Инструкция по установке выключателя своими руками

В любом здании, где можно найти осветительные приборы, обязательно имеются и приспособления, которые будут регулировать их работу. Такими приспособлениями являются выключатели, которые имеют несколько разновидностей.

Основным различием между выключателями, можно назвать тип проводки, для которого они предназначены. Поэтому эти приборы можно разделить на две категории:

— для проводки скрытого типа
— для проводки открытого типа

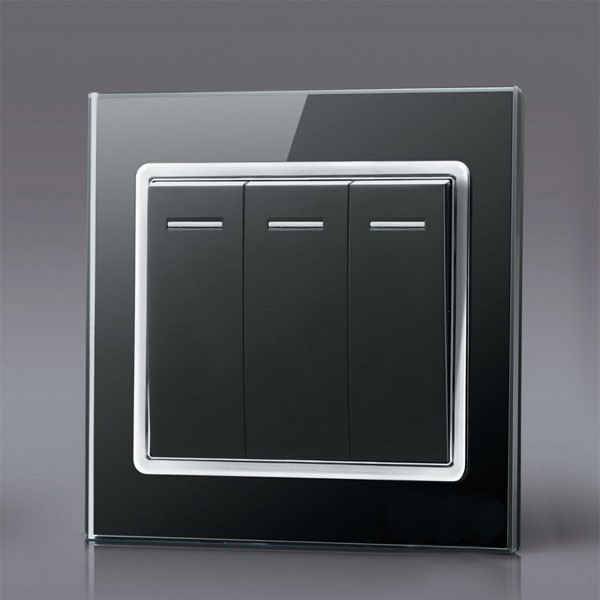

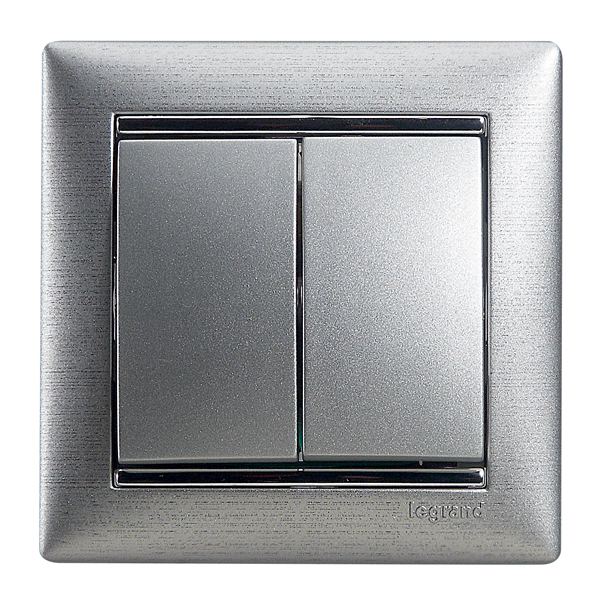

Помимо этого различия, выключатели имеют несколько вариантов исполнения. В зависимости от назначения, их изготавливают одно-, двух- и даже трёхклавишными. Это зависит от варианта осветительного прибора, работу которого и должен контролировать выключатель. Несмотря на то, что этот элемент является частью электрической сети, его может установить и человек, не имеющий образования электрика.

Что необходимо для работы

Чтобы работать было удобно и приятно, необходимо позаботиться о наличие всех инструментов, которые могут понадобиться для выполнения установки выключателя. Это могут быть:

— отвёртки с разными шлицами
— нож
— индикатор
— пассатижи
— кусачки
— молоток и скарпель
— перфоратор с коронкой для высверливания подрозетника

Помимо инструментов стоит приготовить изоляционную ленту, которая поможет сделать безопасным провод в случае нарушения изоляции.

Установка выключателя для наружной проводки

Первое, что необходимо сделать для того чтобы установить выключатель для наружной проводки, это его разобрать. И сделать это необходимо очень аккуратно, так как если во время разборки он будет повреждён, то его нельзя будет эксплуатировать. Для того чтобы снять корпус выключателя, нужно осторожно вынуть клавиши, которые располагаются на передней части прибора. Их можно аккуратно поддеть плоской отвёрткой, чтобы они вышли из своего гнезда и после этого они легко вынимаются.

Под клавишами находится крепёжный винт или саморез. Его нужно открутить и корпус можно снимать. Далее можно снять пластину, с помощью которой выключатель будет крепиться к стене. Это можно сделать, открутив крепёжные элементы, которые держат тело выключателя. Когда прибор будет разобран, можно начинать установку.

Сначала на стену устанавливается монтажная пластина. Так как наружная проводка монтируется в деревянных домах, то пластину можно будет просто прикрутить к стене при помощи саморезов. Стоит отметить, что она должна быть расположена на высоте не менее 1 метра от пола. Это стандарт, который разрешён в нашей стране.

На пластину необходимо закрепить тело выключателя. Это делается при помощи винтов. После того, как эти работы будут произведены, необходимо подсоединить провода, которые имеются на стене. Провода нужно зачистить от изоляции на 10мм. Оголённую часть необходимо поместить в приёмную клемму и закрепить затяжным болтом. Когда все концы будут закреплены на своих местах, на тело выключателя надевают защитный корпус, в котором предварительно было сделано отверстие для провода. В закреплённый корпус остаётся только вставить клавиши, и выключатель окажется готов к работе.

Установка выключателя для скрытой проводки

Главной особенностью выключателя для скрытой проводки является отсутствие крепёжной пластины. Вместо неё в стену должен быть установлен подрозетник, в который и необходимо будет закрепить выключатель. Но сначала нужно просверлить отверстие, в которое будет вставляться подрозетник. Если стена выполнена из кирпича или бетона, то для высверливания гнезда необходимо взять перфоратор со специальной насадкой. Для стен из гипсокартона можно использовать и нож, хотя намного удобнее будет работать дрелью с коронкой.

Когда гнездо будет готово, в него необходимо установить подрозетник и замазать его цементным раствором. В стены из гипсокартона подрозетник вставляется и при помощи специальных креплений затягивается в гнезде.

Когда подрозетник займёт своё место, а раствор высохнет, можно установить тело выключателя. Но перед этим к нему необходимо присоединить концы проводов. Провода устанавливаются и крепятся так же, как и в случае с выключателем для наружной проводки. Подключенный выключатель крепится в подрозетнике саморезами. После этого устанавливают крышку выключателя и вставляют в неё клавиши.

Подключение электроэнергии

Для того чтобы выключатели начали свою работу, необходимо подсоединить провода, идущие от них в распределительную коробку, где соединить с проводами от питающего кабеля и осветительного прибора. Эту работу необходимо делать по схеме подключения или просто доверить дело специалисту.
