Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Каким бы качественным ни был унитаз и арматура, периодически возникают проблемы: то вода не набирается, то наоборот, постоянно течет со слива. Все эти неполадки связаны с арматурой (сливным и впускным клапанами), которую ставят в сливной бачок. Далее и поговорим о том, как самостоятельно, своими руками устанавливать ее, менять, регулировать и ремонтировать.

Как бы ни выглядел унитаз, начинка в сливном бачке будет похожей

Внутреннее устройство

Содержание статьи

  • 1 Внутреннее устройство
    • 1.1 Современные модели с рычажным сливом
    • 1.2 С кнопкой
  • 2 Монтаж и замена арматуры сливного бачка
    • 2.1 Как снять крышку с бачка
    • 2.2 Демонтаж бачка
    • 2.3 Монтаж арматуры сливного бачка
  • 3 Регулировка и ремонт
    • 3.1 Регулировка уровня воды
    • 3.2 Течет бачок унитаза
    • 3.3 Не набирается вода

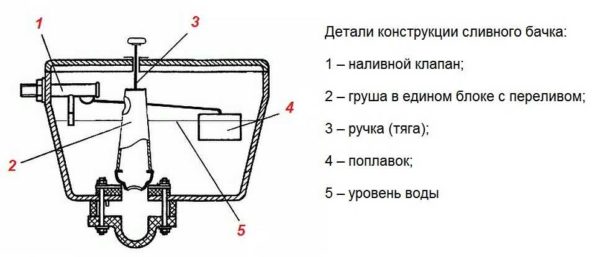

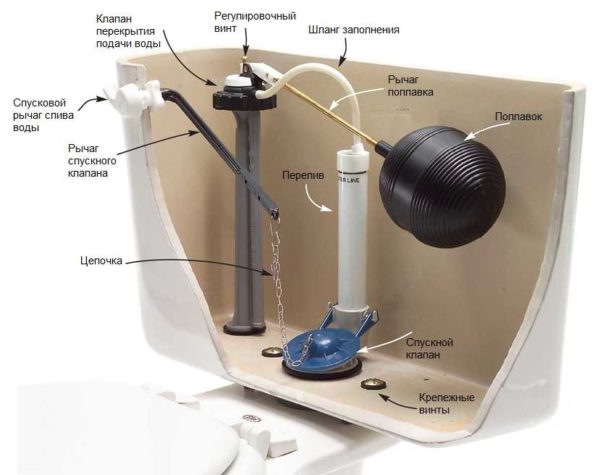

Сливной бачок унитаза состоит из двух несложных систем: набора воды и ее слива. Чтобы устранять возможные неполадки, необходимо понять, как все устроено и работает. Сначала рассмотрим из каких частей состоит бачок для унитаза старого образца. Их система более понятна и наглядна, а работа более современных устройств будет понятна по аналогии.

Внутренняя арматура бачка такого типа очень проста. Система подачи воды — это впускной клапан с поплавковым механизмом, система слива — рычаг и груша со спускным клапаном внутри. Есть еще переливная трубка — по ней уходят излишки воды из бачка, минуя сливное отверстие.

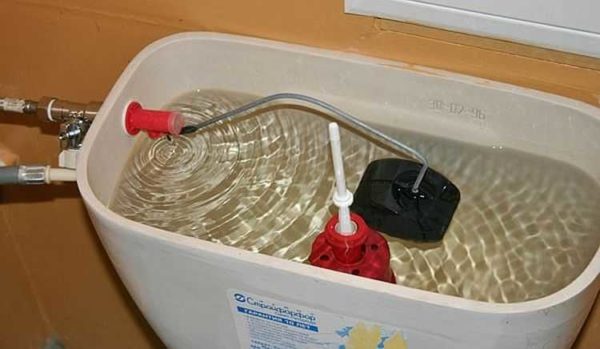

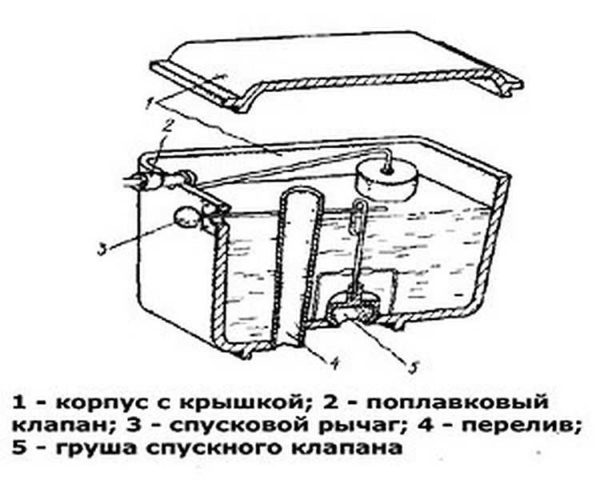

Устройство сливного бачка старой конструкции

Основное в этой конструкции — корректная работа системы подачи воды. Более подробная схема ее устройства — на рисунке ниже. Впускной клапан соединен с поплавком при помощи изогнутого рычага. Этот рычаг давит на поршень, который открывает/закрывает подачу воды.

При заполнении бачка поплавок находится в нижнем положении. Его рычаг не давит на поршень и он отжимается давлением воды, открывая выход в патрубок. Вода постепенно набирается. По мере подъема уровня воды поднимается вверх поплавок. Постепенно он поджимает поршень, перекрывая подачу воды.

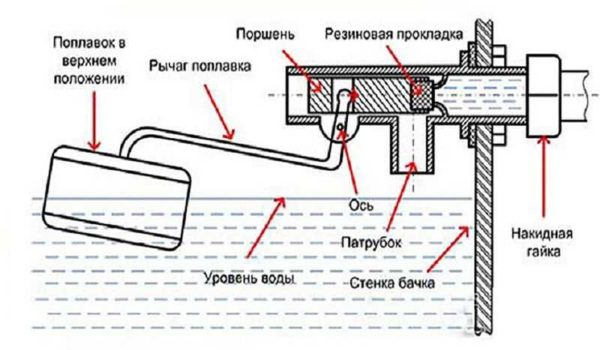

Устройство поплавкового механизма в унитазном бачке

Система проста и довольно эффективна, уровень заполнения бачка можно изменить выгнув немного рычаг. Недостаток этой системы — ощутимый шум при заполнении.

Теперь рассмотрим как работает слив воды в бачке. В данном варианте сливное отверстие перекрыто грушей спускного клапана. К груше привязана цепочка, которая соединена с рычагом слива. Нажимая на рычаг, приподнимаем грушу, вода сливается в отверстие. При понижении уровня, поплавок опускается вниз, открывая подаче воды. Вот так работает сливной бачок этого типа.

Современные модели с рычажным сливом

Меньше шумят при заполнении бачки для унитазов с нижней подводкой воды. Это — более современная версия устройства, описанного выше. Тут кран/впускной клапан спрятан внутри бачка — в трубке (на фото — серая трубка, к которой подсоединен поплавок).

Устройство сливного бачка с подачей воды снизу

Механизм работы такой же — поплавок опущен — клапан открыт, вода поступает. Бачок наполнился, поплавок поднялся, клапан перекрыл воду. Система слива осталась в этой версии почти без изменений — тот же клапан, который поднимается при нажатии на рычаг. Почти не изменилась и система перелива воды — это тоже трубка, но выведена она в тот же слив.

Наглядно работу сливного бачка такой системы можете увидеть в видео.

С кнопкой

Модели бачков для унитаза с кнопкой имеют похожую арматуру впуска воды (есть с боковой подачей воды, есть с нижней) и сливную арматуру другого типа.

Устройство бачка с кнопочным сливом

Представленная на фото система встречается чаще всего в унитазах отечественного производства. Она недорога и вполне надежна. Устройство импортных агрегатов другое. У них в основном нижняя подача воды и другое сливное-переливное устройство (на фото ниже).

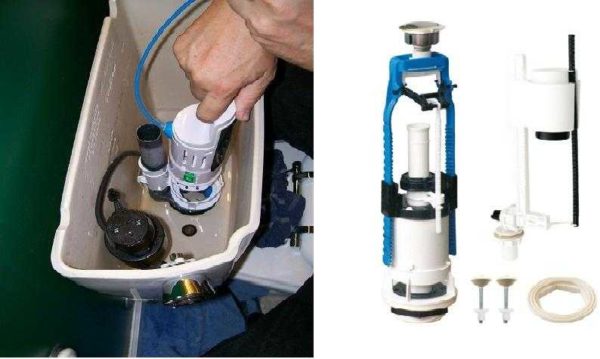

Импортная арматура для сливного бачка

Такие системы есть разные:

  • с одной кнопкой, вода сливается пока кнопка нажата;
  • с одной кнопкой, слив начинается при нажатии, прекращается при повторном нажатии;
  • с двумя кнопками, выпускающими разное количество воды.

Механизм работы тут немного другой, хотя принцип остается тот же. В данной арматуре при нажатии на кнопку поднимается стакан, блокирующий слив, стойка при этом остается неподвижной. Если коротко, то это все отличие. Регулировка слива происходит при помощи поворотной гайки или специального рычага.

Монтаж и замена арматуры сливного бачка

Значительная часть проблем с унитазом решается путем регулировки или замены арматуры бачка. В любом случае надо знать, как разобрать и собрать внутренности бачка. Этот навык вам точно пригодится. При замене сначала надо демонтировать старое устройство, а потом установить новое. Опишем в деталях весь процесс, в том числе, монтаж новой арматуры.

Как снять крышку с бачка

Если ремонтируется сливной бачок с кнопкой, не всегда сразу понятно, как снять крышку. Сделать это несложно: нажимаете на кнопку, проворачиваете кольцо.

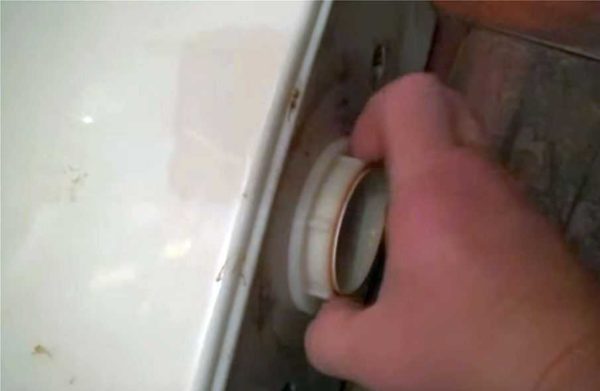

Как снять крышку с бачка с кнопкой

Если пальцами не получается, вдавив кнопку, рассматриваем ее внутренний ободок. Там есть  две специальные прорези. Можно взять отвертку с нешироким концом, ею провернуть немного кольцо. Потом уже можно и пальцами выкрутить.

После этого вынимаете кнопку, потянув ее вверх. Все, крышку можно поднимать.

Демонтаж бачка

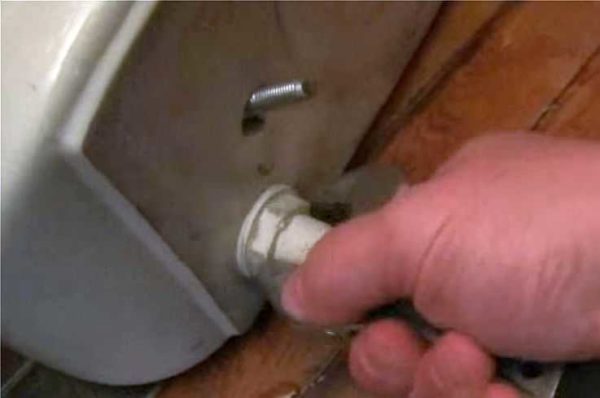

Чтобы заменить старую арматуру спускного бачка, его надо снять с чаши унитаза. Первым делом перекрываем подачу воды, затем сливаем воду с бачка. Потом при помощи ключей снимаем подводящий воду шланг (он крепится сбоку или снизу).

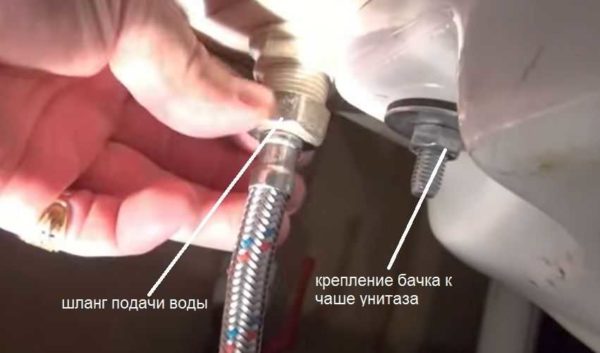

При нижнем расположении подвода воды он находится рядом с крепежными шпильками

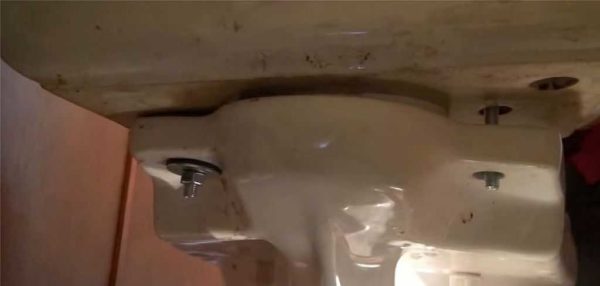

Далее надо отсоединить бачок от чаши унитаза. Если заглянуть под него снизу, можно увидеть болты, которые затянуты гайками. Вот их и откручиваем, используя набор рожковых ключей или разводной. Перед этим возле унитаза поставьте емкость или постелите тряпку — некоторое количество воды в бачке остается всегда, при откручивании гаек она и будет сливаться.

Открутив две гайки — справа и слева, снимаем бачок. На чаше обычно остается прокладка. Если она деформировалась или пересохла, ее тоже желательно заменить.

Сливной бачок снимаем с чаши

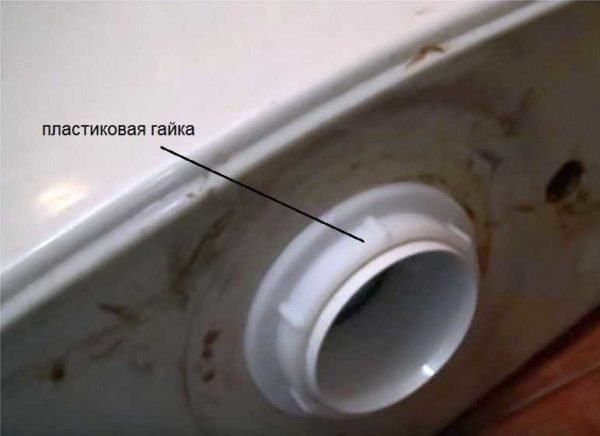

Бачок укладываем на ровную поверхность. В нижней его части есть большая пластиковая гайка. Она удерживает сливной механизм, ее откручиваем. Иногда первые витки приходится делать при помощи разводного ключа, но не слишком пережимайте его — пластик может быть хрупким.

Откручиваем гайку, удерживающую сливной механизм

Теперь механизм слива воды легко вынимается.

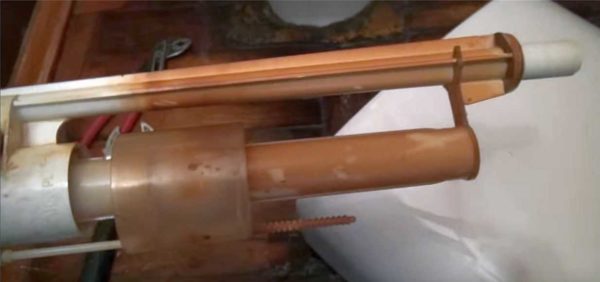

Так выглядит арматура сливного бачка после нескольких лет работы

Аналогичным образом снимаем механизм подачи воды. При нижней подаче гайка крепления также находится снизу (справа или слева от центра).

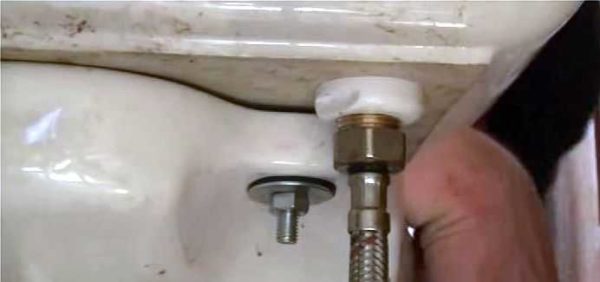

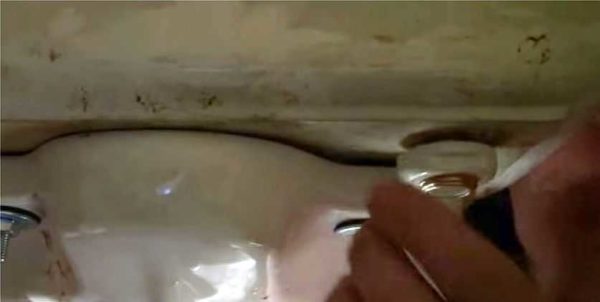

Гайка крепления механизма подачи воды



Это сняли устройство подачи воды в бачок

После этого заглядываем внутрь сливного бачка. Обычно на дне скапливается ржавый осадок, мелкие частицы металла, песок и т.п. Все это надо удалить, по возможности, промыть. Внутренность должна быть чистой — попавшие под прокладки мусоринки могут стать причиной появления течи. После этого начинаем монтаж новой арматуры.

Монтаж арматуры сливного бачка

Происходит все в обратном порядке. Сначала устанавливаем новую стойку сливного механизма. Откручиваем с него пластиковую гайку, надеваем на патрубок резиновую прокладку. Она может быть белого (как на фото) или черного цвета.

На резьбу надеваем прокладку из резины

Устройство заводим внутрь емкости, с наружной стороны накручиваем пластиковую гайку. Ее закручиваем, пока возможно, пальцами, затем немного подтягиваем ключом. Перетягивать нельзя — лопнет.

Устанавливаем и закручиваем гайку

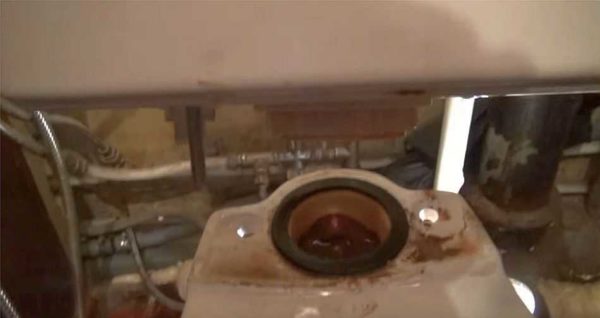

Теперь на чаше унитаза заменяем уплотнительное кольцо, герметизирующее ее соединение со сливным бачком. В этом месте часто скапливается грязь и ржавчина — ее предварительно вытираем, посадочное место должно быть сухим и чистым.

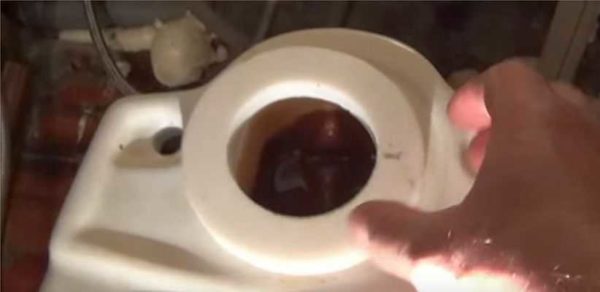

Укладываем уплотнительное кольцо

Внутрь бачка устанавливаем крепежные болты, не забыв положить прокладки. Сливной бачок ставим на место, пока можно не выравнивать. Главное — попасть винтами и выпускной частью на посадочные места. Берем шайбу, гайку и накручиваем их на винты.

Затягиваем крепление

Когда установлены обе гайки, но еще не затянуты, выравниваем емкость. Затем при помощи ключа начинаем затягивать крепление. Крутим на несколько оборотов то справа, то слева.

В последнюю очередь устанавливаем впускной клапан для сливного бачка. Его можно было поставить раньше, но тогда неудобно устанавливать крепежные болты — слишком мало места. На выходной патрубок также надеваем прокладку, потом устанавливаем внутрь, закрепляем при помощи гайки.

Закручиваем гайку крепления впускного клапана

Следующий шаг — к тому же патрубку подключаем воду. Перед подключением гибкого шланга для воды на некоторое время открываем воду, давая возможность удалить окалину, которая скапливается каждый раз после закрывания крана даже на непродолжительное время. Спустив некоторое количество воды (подставьте ведро, чтобы не мочить пол), шланг подключаем к штуцеру (воду снова отключаем).

Подсоединяем воду к бачку для унитаза

Хоть штуцер и металлический, сильно затягивать это соединение тоже не нужно — сначала пальцами, затем на один оборот ключом. Если при включении воды обнаружится капель, можно подтянуть ее еще на пол оборота. После этого проверяем правильно ли работает система. Если все верно, устанавливаем крышку, прикручиваем кнопку. Можно еще раз протестировать. На этом монтаж арматуры сливного бачка закончен. Как видите, все можно сделать своими руками.

Регулировка и ремонт

При эксплуатации унитаза периодически возникают проблемы — то он течет, то, наоборот, в него не набирается вода. Иногда, устав от неудобств, люди покупают новые унитазы. А зря. Большая часть неисправностей устраняется за 10-20 минут. Причем, все настолько просто, что справиться может каждый. Вам не обязательно звать сантехника. Сможете сделать все своими руками.

Регулировка уровня воды

Речь пойдет об устройствах с нижним подводом воды. После установки сливной бачок для унитаза надо отрегулировать. По умолчанию с завода они приходят выставленные на максимальное количество воды в емкости. Такое количество часто бывает избыточным. При помощи несложной регулировки можем уменьшить объем воды в бачке. Для этого:

  • Отключаем подачу воды, сливаем воду.
  • Откручиваем кнопку.
  • Снимаем крышку.

    Где находится регулировочный винт

  • На поплавковом механизме есть пластиковый винт. Откручивая/закручивая его изменяем количество воды. Если надо количество воды уменьшить, винт закручиваем, опуская поплавок вниз. При следующем наполнении (можно воду включить) уровень воды должен понизиться.
  • Устанавливаем крышку и кнопку на место.

Такая же процедура необходима если из бачка постоянно подтекает вода. Одна из причин — слишком высоко поднятый поплавок. Из-за этого вода стекает через систему перелива.

При боковой подаче воды и поплавковом механизме, регулировка происходит еще проще — изменяем положение поплавка изгибая его рычаг. С одной стороны это проще, но с другой — сложнее. Приходится выгибать его много раз чтобы добиться требуемого уровня.

Изгибая рычаг поплавка меняем уровень воды в сливном бачке

Течет бачок унитаза

Если вода в унитазе постоянно подтекает, а уровень ее нормальный, двигаемся дальше. Есть несколько причин появления этой течи. А раз так, то и способы устранения будут разные.

  • Уплотнительная резинка под спускным клапаном в бачке заилилась, под нее попала грязь, на ее поверхности появилась бороздка (или несколько). Способ лечения — очищение действующей прокладки или ее замена на новую. Для реанимации старой надо:
    • отключить воду, спустить ее,
    • снять спускной механизм, открутив снизу пластиковую гайку;
    • вытащить спускной клапан, снять и рассмотреть прокладку, очистить ее от осевших частиц, при необходимости (есть бороздки) отшлифовать очень мелкой наждачной бумагой до гладкости;
    • установить на место, все подключить и проверить работу.

  • Сносился сам спускной механизм. Чтобы проверить, в этом ли дело, можно при снятой крышке слегка надавить на механизм. Если течь прекратилась, значит дело в этом. Если нет — надо попробовать почистить прокладку (описано выше) или заменить ее. Если при нажатии течь перестало, можно заменить арматуру или утяжелить стакан.

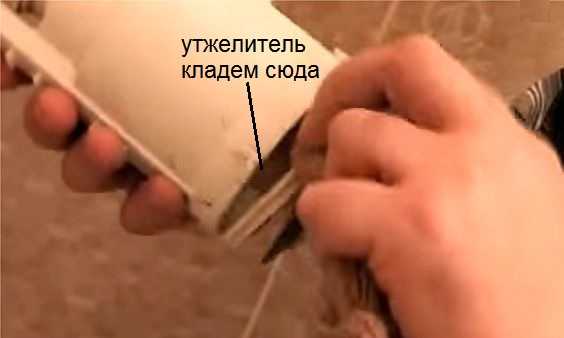

    Куда класть утяжелитель

    Для этого снимаем спускной механизм и в нижнюю его часть укладываем что-то тяжелое. Это может быть несколько кусков металла, носок, в который насыпали копейки, песок и т.п. Устанавливаем устройство на место и проверяем работу.

Не набирается вода

Еще одна проблема, которую можно устранить своими руками — не набирается вода в сливной бачок. Скорее всего дело в засоре — забился фильтр или трубки. Рассказывать долго, лучше посмотрите видео.
