Свайный фундамент с ростверком: устройство своими руками

Далеко не всегда и не во всех ситуациях можно применять традиционные фундаменты — ленточный и плитный. В некоторых ситуациях они становятся слишком дорогими: на их обустройство может уходить до 40-50% стоимости всей постройки. Обычно такое происходит при строительстве в зонах с большой глубиной промерзания (ниже 2 метров) или на нестабильных, слабонесущих  грунтах. В таких случаях часто лучшим выходом является свайно-ростверковый фундамент.

Что такое свайно-ростверковый фундамент

Содержание статьи

  • 1 Что такое свайно-ростверковый фундамент
    • 1.1 Как работает ростверк и что он дает
    • 1.2 Ленточный фундамент на сваях
  • 2 Когда его можно использовать
  • 3 Какие сваи использовать
  • 4 Расположение свай в ростверке
    • 4.1 Как расставить на плане дома самостоятельно
  • 5 Расчет свайно-ростверкового фундамента
  • 6 Технология строительства
    • 6.1 Разметка
    • 6.2 Земляные работы и заливка свай
    • 6.3 Устройство ростверка
    • 6.4 Установка закладных деталей
    • 6.5 Заливка бетона

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

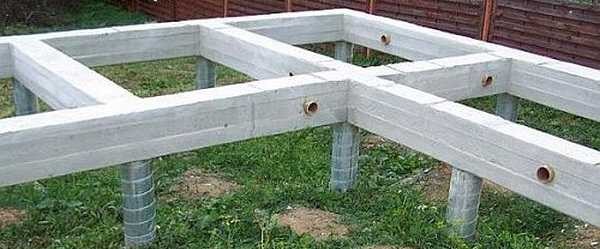

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

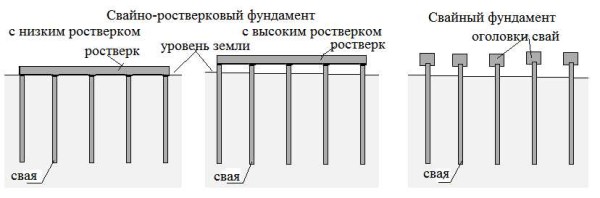

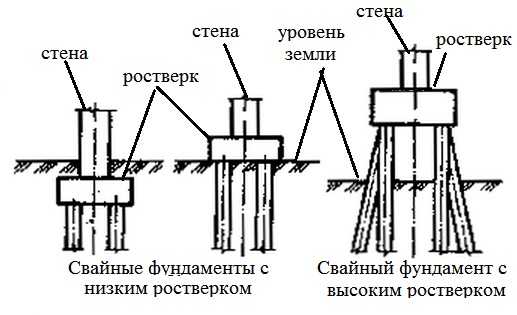

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

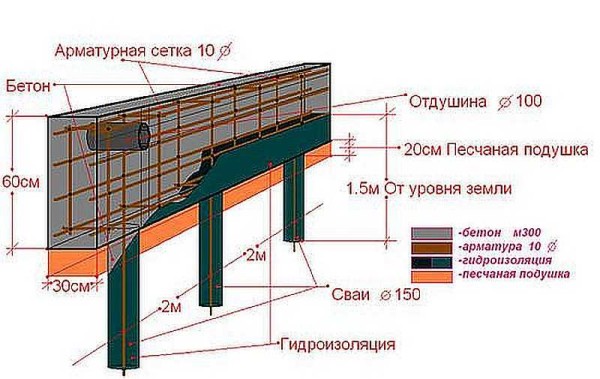

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

О монолитных ленточных фундаментах можно прочесть в этой статье.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Когда его можно использовать

Рекомендуют ставить свайно-ростверковые фундаменты в следующих случаях:

  • Когда на достаточно большую глубину уходят нестабильные и слабонесущие грунты. Это карстовые, лесовые, торфяные почвы, плывуны, растительные и плодородные почвы большой толщины (более 1,4-1,5 метра). В этом случае нагрузку нужно передать на расположенные ниже плотные грунты с нормальной несущей способностью. Докопаться до них не всегда возможно, а если и можно, то фундамент получается слишком уж дорогой. Потому передача нагрузки при помощи свай — лучший выбор.
  • На участках с большими перепадами высот. В этом случае часто намного дешевле использовать сваи разной высоты, чем проводить работы по выравниванию грунта или заливать глубокую ленту, которая сможет компенсировать перепад высот.

    Один из видов свайно-ростврекового фундамента — со сваями ТИСЭ

  • При высоком уровне грунтовых вод. Свайные фундаменты — единственные, для которых уровень грунтовых вод не имеет значение. Важно, чтобы под пяткой был грунт с несущей способностью. Уровень расположения вод влияет только на тип ростверка: если вода находится близко к поверхности, ростверк делают высоким, если она залегает глубоко — можно делать низкий.
  • При строительстве в жестких грунтах. В этом случае положительно сказываются небольшие объемы земельных работ (по сравнению с ленточными или плитными фундаментами).
  • Если вы решили строить дом по каркасной технологии. Делать под него ленту — напрасно тратить деньги: получится слишком большой запас прочности, который, в данном случае, ни к чему. В этом случае свайный или свайно-ростверковый фундамент  — оптимальный выбор.
  • При большой массе здания (больше 350 тонн). Тогда получается, что лента или плита должны быть очень массивными, а, следовательно, дорогими. Более дешевым в этом случае часто оказывается свайно-ростверковый фундамент.

Иногда все еще проще: исходят из наименьшей стоимости. Но всегда нужно помнить, что любой тип свайного фундамента менее надежен, чем плитный и ленточный. А все потому, что мы не можем точно знать, какой грунт находится под каждой из свай. Именно поэтому при расчете параметров в конструкцию закладывается  повышенный запас прочности. Не 1,2, как обычно считают, а 1,4. И все равно, гарантировать никто ничего не может.

Какие сваи использовать

В свайно-ростверковых фундаментах можно применять любые сваи. Их выбирают исходя из грунтов, планируемой нагрузки дома. Сваи делают из металла, бетона, иногда — дерева. Могут они иметь круглое или квадратное сечение. Различаются они и по способу установки:

  • Забивные. Они устанавливаются без бурения или выемки грунта. Обычно — забиваются, потому так и называются. В частном строительстве используются редко: требуется специальная техника.

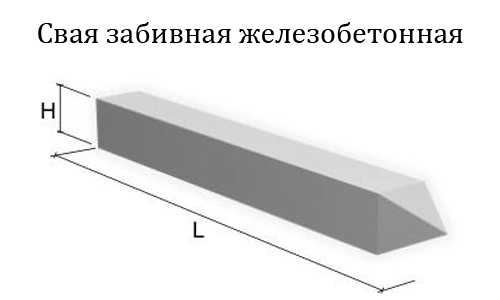

    Забивные железобетонные сваи используются чаще при строительстве многоэтажных домов

  • Буронабивные. Сначала в грунте проделывается скважина, затем в нее устанавливается и закрепляется опалубка. В нее — арматура, повышающая прочностные характеристики. Потом вся конструкция заливается бетоном.
  • Железобетонные буровые. В этом случае тоже бурятся скважины, но в них устанавливаются (забиваются, но с меньшими усилиями) готовые железобетонные сваи.
  • Винтовые. Это металлические сваи, заостренные на конце и имеющие винтовые лопасти, разрезающие грунт. При больших глубинах необходима специальная техника, небольшие, длиной до 2-3 метров могут устанавливаться вручную.

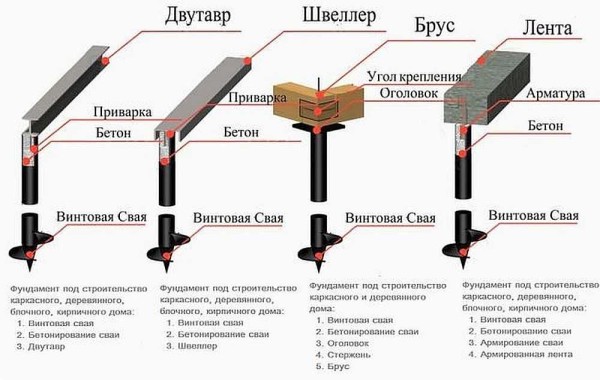

    Один из вид свай — винтовые. Их можно использовать с ростверками из разных материалов под разные дома (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В частном строительстве чаще всего используют буронабивные сваи. Особенно популярны они при строительстве дач или бань. Могут использоваться и при строительстве небольших домов. Но если дачи и бани можно делать без расчета, то при строительстве дома очень желательно заказать проект.

Разные сваи бывают по форме: квадратного или треугольного сечения, круглые заполненные и круглые полые, иногда разрабатываются сложные формы специально под проект. По тому, как сваи передают нагрузку на грунт, они бывают:

  • висячие;
  • сваи-стойки.

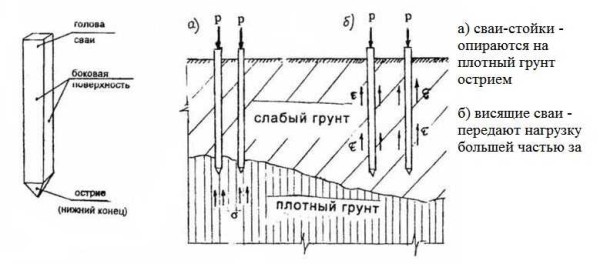

    Чем отличаются сваи по типу работы (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Висячие сваи имеют большую боковую поверхность и значительную часть нагрузки (до 60-70%) передают с ее помощью. Их используют, если несущей способности грунта на достигнутом уровне недостаточно для того, чтобы выдержать всю нагрузку, а дальнейшее углубление нецелесообразно. В этом случае наличие «пятки» почти ничего не меняет: основная нагрузка передается поверхностью, а не острием сваи.

Сваи-стойки наоборот, большую часть нагрузки передают через острие. В этом случае боковые стенки неразвитые и гладкие, а на конце сваи имеет смысл делать расширение. Один из видов этого типа — сваи ТИСЭ. Они имеют цилиндрическое расширение внизу, из-за чего передают нагрузку на большую площадь. Также пятка не дает силам пучения поднять фундамент.

Расположение свай в ростверке

В большинстве случаев опоры в грунте располагают вертикально. Иногда может потребоваться наклонная установка, причем нескольких штук в одном месте. Такой способ применяют, если могут возникнуть горизонтально направленные силы. Например, при строительстве на наклонных участках.

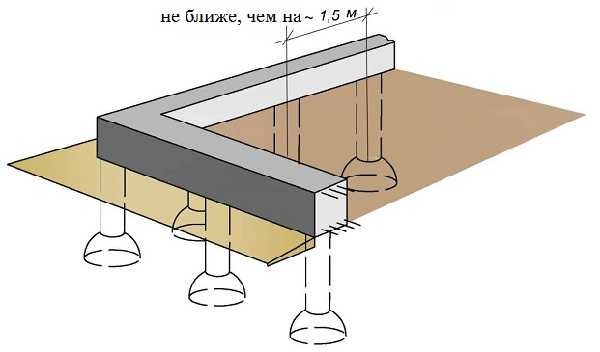

Расположение свай на плане дома

Сваи могут располагаться точечно — под опорами (колоннами, стойками). Такое расположение характерно при строительстве навесов или устройстве кровли над открытыми площадками. Тогда опоры ставят точно под колоннами, удерживающими кровлю.

Под частные дома небольшой этажности сваи располагают в виде ленты. Ставят их в один ряд,  иногда в два или три, смещая друг относительно друга. Иногда в самых нагруженных частях, например, в углах, под участками с большой планируемой нагрузкой, их располагают кустами: несколько штук на небольшом расстоянии друг от друга.

Как расставить на плане дома самостоятельно

При проектировании свайного фундамента собственными силами обычно поступают следующим образом. На плане здания, нарисованного с соблюдением масштаба,  обязательно закладывают сваи в углах и  в местах пересечения с простенками. Если они отстоят друг от друга на расстоянии больше 3 метров, между ними ставят промежуточные опоры. Желательно чтобы сваи располагались одна от другой на расстоянии от 2 до 3 метров.

Сначала расставляют сваи по углам, потом под местами примыкания несущих стен

Принцип прост, но еще нужно определить необходимую площадь свай. А ее нужно рассчитать (скорее, подобрать).

Расчет свайно-ростверкового фундамента

Для того чтобы быть хоть отчасти уверенным в надежности фундамента его желательно хоть приблизительно рассчитать. Для этого потребуется проделать несколько не самых сложных расчетов.

  • Рассчитывается масса дома (учитываются все материала и примерный вес «начинки»).
  • Исходя из веса и коэффициента надежности, определяется необходимая опорная площадь.
  • Так как сваи уже расставлены, можем посчитать их количество.
  • Дальше подбираем площадь сечения свай. Так как мы знаем их количество, то умножив на выбранную площадь, узнаем общую.
  • Полученный результат сравниваем с рассчитанной ранее (пункт 4) опорной площадью.
  • Если площадь, которую нашли на шаге 4 больше той, которую рассчитали на шаге 2, выбранные параметры свай нам подходят.
  • Если меньше, увеличиваем планируемое сечение свай, снова перемножаем и сравниваем. Так находим требуемую площадь сваи.
  • Иногда выгоднее не увеличивать площадь свай, а поставить их чаще. Методика расчета при этом не изменяется.

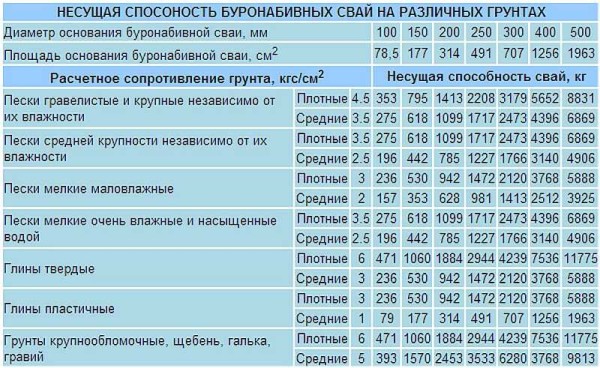

    Несущая способность свай разных диаметров в различных грунтах (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

    Площадь опоры, необходимая для нормального распределения нагрузки считается по формуле:

    Где Н — несущая способность грунта (ее можно взять из таблицы). Коэффициент 1,4 применен из-а того, что свайным фундаментам требуется больший запас прочности: мы ведь не знаем, какой грунт находится под всеми сваями. Потому лучше перестраховаться.

    Подробнее о расчете опорной площади и подсчете массы дома смотрите в видео.

    Технология строительства

    Итак, у вас готов проект, или вы сами определились с местом расположения свай, их параметрами, типом и высотой ростверка. Можно приступать к строительству.

    Разметка

    Сначала снимают весь плодородный слой земли, его вывозят в сад или складывают в одном из углов участка. Площадку под фундамент выравнивают. Затем, с использованием колышков и шнуров, размечают границы дома. Причем, натягивают два шнура, отмечающие внешнюю и внутреннюю поверхность стен. Обязательно проверяют геометрию, перемеряв и сравнив все диагонали попарно.

    После того, как разметка закончена, можно размечать места установки свай. Они у нас прорисованы на плане и просчитаны, определены расстояния между ними.

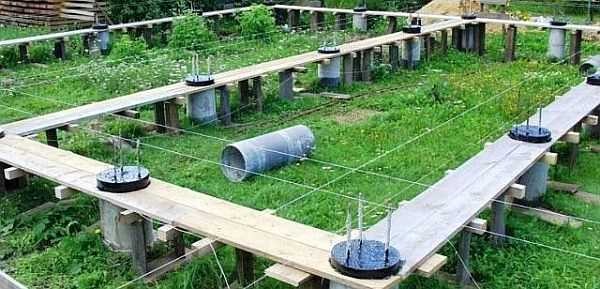

    Схематическое изображение порядка работ при строительстве свайно-ростверкового фундамента своими руками (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

    Земляные работы и заливка свай

    Как конкретно будут проходить работы, зависит от типа используемых свай. Чаще всего при строительстве дома используют винтовые или буронабивные сваи.

    Винтовые можно вкрутить вручную. При закручивании их оголовки выставляют на одном уровне. Его удобнее отмечать при помощи шнуров.

    Для буронабивных потребуется или специальная техника, или ручной бур подходящего диаметра. Этими устройствами в нужных местах бурятся отверстия. В готовые скважины опускается выбранная опалубка, устанавливается арматура (четыре прутка ребристой арматуры, связанные между собой). Если фундамент свайно-ленточный, то арматура должна иметь выпуск не менее 60-70 см. Она потом свяжется с ростверком. Последний шаг на этом этапе — заливка бетона.

    Свайный фундамент готов к установке опалубки для ростверка. В этом случае использована опалубка из толя или рубероида, свернутого в несколько раз

    Устройство ростверка

    Если выбран металлический ростверк, его приваривают к оголовкам свай. При работе важно выдерживать строгую горизонтальность: тогда нагрузка будет передаваться равномерно.

    Для устройства заглубленного железобетонного ростверка (низкого) понадобится подсыпка щебнем фракции 20-60 мм и его уплотнение виброплатформой. Минимальный слой щебня — 15 см. Чтобы добиться улучшения несущей способности грунта под лентой, необходимо насыпать щебень  небольшими слоями (по 5 см) и тщательно его уплотнять виброплатформой. Вокруг свай хорошо уплотнить не получится, но это не столь важно.

    На эту подсыпку устанавливается опалубка. Ширина ленты чуть больше ширины стен, высота щитов делается с учетом требуемой высоты цоколя. Сборка щитов и установка упоров в точности повторяет технологию установки опалубки для ленточного фундамента.

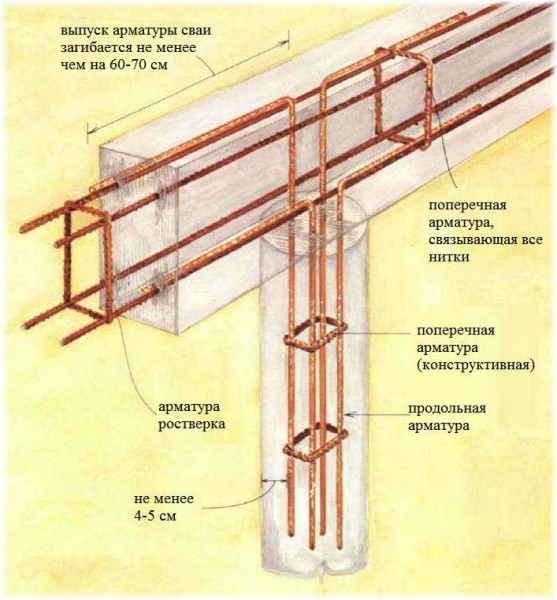

    Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

    Армирование проводится в большинстве случаев так же, как и при строительстве ленты: два пояса вверху и внизу из ребристой арматуры, поперечные и вертикальные стойки из гладкого прутка меньшего диаметра. Все правила армирования сохраняются. Добавляется только перевязка со сваями. Выпуски арматуры из свай загибаются: один ряд привязывается к нижнему поясу, второй — к верхнему (не забудьте выпуски сделать разной длины). Они должны быть не меньшее 50 диаметров прутка (если арматура используется 12 мм, загнуть нужно 600 мм (50*12 мм)). Схема армирования примыкания сваи показана на рисунке.

    Как армируется ленточный фундамент читайте тут.

    Установка закладных деталей

    На этом этапе необходимо оставить вентиляционные продухи и заложить трубы и короба, через которые будут подводиться инженерные коммуникации (водопровод, отопление, электричество, канализация).

    Не забудьте про закладку труб под продухи, подводку инженерных систем

    Если этого не сделать, придется впоследствии долбить бетон. А это для фундамента большое зло, ведь нарушается целостность монолита. Так что все хорошо продумайте: переделывать не будет возможности.

    О выборе бетона для фундамента читайте тут.

    Заливка бетона

    Бетон не просто заливают. Его еще и вибрируют. Без этого процесса добиться однородности и высокой прочности очень сложно. Потому обработка бетона фундамента вибратором может считаться обязательным процессом.

    Если температура воздуха после заливки бетона находится в районе +20°C, то снимать опалубку можно через четыре дня. За это время бетон наберет примерно 50% от проектной прочности, чего достаточно для проведения следующих работ. Если температура была в районе +10°, ждать придется 10-14 дней. При более низких температурах, условия считаются зимними, и залитый бетон требует утепления или подогрева.

    Все готово к заливке бетона: армопояс связан, опалубка выставлена и закреплена  (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

    При всей своей привлекательности свайноростверковые фундаменты имеют недостатки:

    • Как уже говорилось, из-за того что невозможно определить какой грунт находится под каждой из свай, прогнозированию его поведение почти не поддается.
    • В таких постройках невозможно оборудование подвалов.
    • При высоких ростверках требуется каким-то образом закрывать зазор: там любят селиться животные и насекомые.
