Подключение люстры своими руками

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Содержание статьи

  • 1 Подготовка: прозвонка и определение фаз на потолке
    • 1.1 Провод заземления
    • 1.2 Ищем фазы и ноль
  • 2 Провода на люстре
    • 2.1 Подключение к двойному выключателю
    • 2.2 Как подсоединить люстру к одинарному выключателю
  • 3 Правила соединения проводов
  • 4 Подсоединение китайской люстры
  • 5 Подключение галогенной люстры (с пультом и без)

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

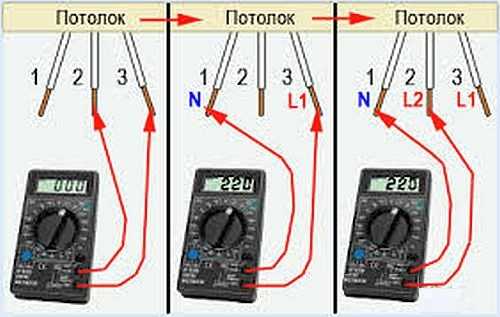

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

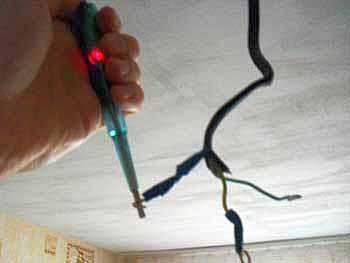

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

О правилах и способах соединения проводов в распределительной коробке читайте тут.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

  • Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
  • Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

    Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

  • игнорировать — если провода такого цвета (или похожего) нет на потолке,
  • подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

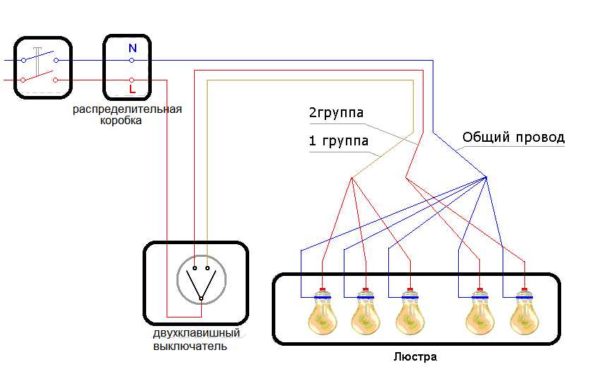

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

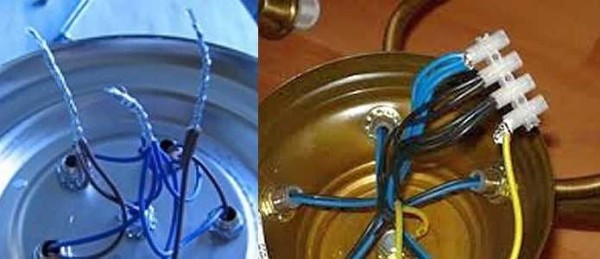

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

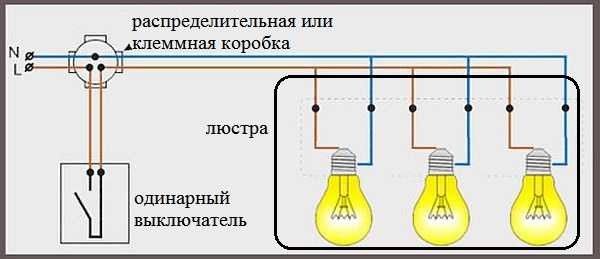

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

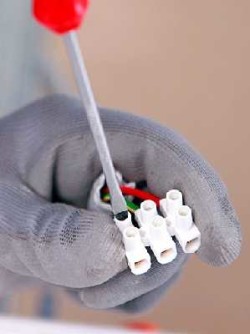

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли».  Фазы к фазам подсоединяются в произвольном порядке.

Правильное соединение проводов в распределительной коробке описано тут.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий)  — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.
