Монтаж ПВХ окон своими руками

Планируя менять старые окна на новые, многие задаются вопросом, насколько сложно поставить их самостоятельно. Ответ — работа средней сложности. По времени замена окна среднего размера с демонтажом старого занимает около 3,5-4,5 часов. Это для человека без опыта. Работники фирм, занимающиеся этим постоянно, тратят на это менее часа. Но установка пластиковых окон своими руками хозяином помещения, не идет ни в какое сравнение с поспешной работой «профессионалов». Они процесс упрощают до неприличия, аргументируя тем, что расценки не поднимались вот уже 6 лет и тратить время на мелочи им некогда. Если вам повезет найти действительно мастеров, то можно им доверить монтаж. Если нет — лучше потратьте выходные и установите сами.

Конструкция пластиковых окон

Содержание статьи

  • 1 Конструкция пластиковых окон
    • 1.1 Строение окна
  • 2 Как сделать замер пластикового окна
  • 3 Подготовка
  • 4 Как правильно установить: выбор метода установки
  • 5 Установка пластиковых окон своими руками: пошаговая инструкция
    • 5.1 Монтаж с распаковкой
    • 5.2 Монтаж без распаковки

Чтобы нормально разобраться в процессе установки, необходимо иметь представление о конструкции окон. Начнем с материалов и названий. Пластиковые окна изготавливают из поливинилхлорида, который сокращенно называют ПВХ. Отсюда второе название — окна ПВХ.

Главный элемент любого окна — рама. Для пластиковых окон раму делают из специального многокамерного профиля. Он разделен перегородками на некоторое количество ячеек — камер. Чем больше этих ячеек, тем теплее будет окно. Когда говорят о том, сколько камер будет в пластиковом окне, имеют количество ячеек в профиле.

Окна одного производителя с разным количеством камер в профиле

В середине конструкции, в самой большой камере, видна вставка синего цвета. Это армирующий элемент повышенной жесткости. Он придает профилю требуемую прочность. В пластиковых окнах эта вставка из пластика, в металлопластиковых — из металла (обчно — из алюминия). Вот и вся между ними разница.

Строение металлопластикового окна

Есть еще разделение профилей на классы: эконом, стандарт и премиум. Оптимальный выбор, если вам нужна нормальные окна, — класс стандарт. В классе эконом слишком тонкие перегородки и они промерзать начинают практически с момента установки. Премиум имеет высокую цену за счет опций, которые, по сути, не нужны.

Если вы хотите иметь лучший профиль для пластиковых окон, берите класс стандарт любого завода. Особой разницы между изделиями разных фирм нет. Они давно стандартизированы и все рассказы менеджеров о преимуществах — это сказки. Если они изготовлены на заводском оборудовании, разницы между ними нет: все заводские профили давно стандартизированы.

Профили для окон в стандартном варианте имеют белый цвет, но могут быть и коричневыми — под цвет любого дерева, и даже розовыми — под заказ. Окна из цветного профиля дороже, чем аналогичные белые.

Строение окна

Чтобы понимать о чем идет речь в описании процесса монтажа, необходимо знать, как называется каждая составляющая конструкции.

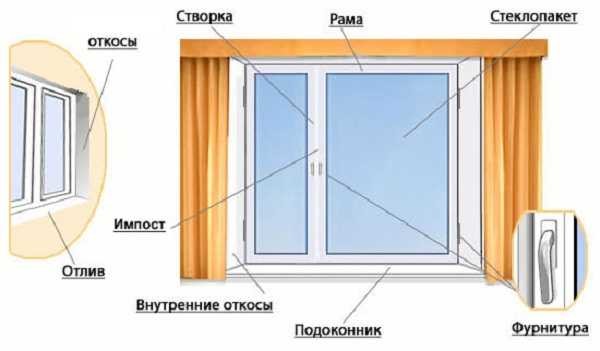

Из чего состоит пластиковое окно

Оно состоит из:

  • Рамы. Это основа окна.
  • Если окно состоит из нескольких частей, рама разделяется на части импостом — вертикальной составляющей. Если окно из двух частей, импост один, Если из трех — два и т.д.
  • Открывающаяся часть окна называется створкой, неподвижная — глухарем. В них вставляется стеклопакет — два, три или больше стекол, герметично скрепленных между собой. Между стеклами проложена фольгированная лента, обеспечивающая герметичность. Есть стеклопакеты со специальными свойствами: с армированным стеклом, тонированным и энергоэффективным, которое по уверениям производителей уменьшает потери тепла через окна. Есть еще стеклопакеты, между стеклами которых закачивается инертный газ. Он тоже уменьшает потери тепла.
  • Стеклопакеты прижимаются к раме шапиком — тонкой пластиковой планкой. Герметичность соединения обеспечивается резиновым уплотнителем (он обычно черного цвета).
  • На створках устанавливается запорная фурнитура. Это определенный набор механизмов, которые обеспечивают открывание и запирание. Они могут быть разными, так как обеспечивают разный функционал: открывание, открывание с проветриванием, открывание + проветривание + микропроветривание.
  • Для обеспечения герметичности на всех частях — раме, импосте и створках — устанавливаются резиновые  уплотнители.

Внизу на наружной стороне рамы (той, которая обращена на улицу) есть дренажные отверстия, которые закрыты специальными колпачками. Через них выводится на улицу конденсат, образующийся внутри из-за разницы температур на улице и в помещении.

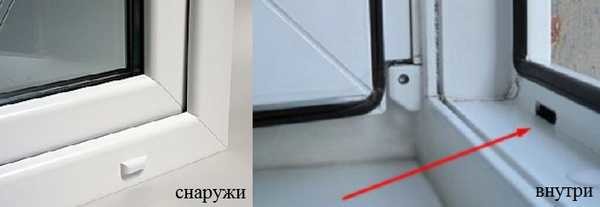

Дренажные отверстия

Еще окно имеет отлив — доска снаружи, отводящая осадки и подоконник внутри. Боковые и верхние части со стороны улицы и помещения заделываются откосами. Их тоже можно поставить из пластика или сделать по другой технологии.

Как отрегулировать окно ПВХ читайте тут.

Как сделать замер пластикового окна

При заказе окон у вас потребуют шесть размеров: высоту и ширину окна, длину и ширину подоконника и откоса. Чтобы правильно все измерить, необходимо определить, с четвертью у вас сделан у вас оконный проем или без.

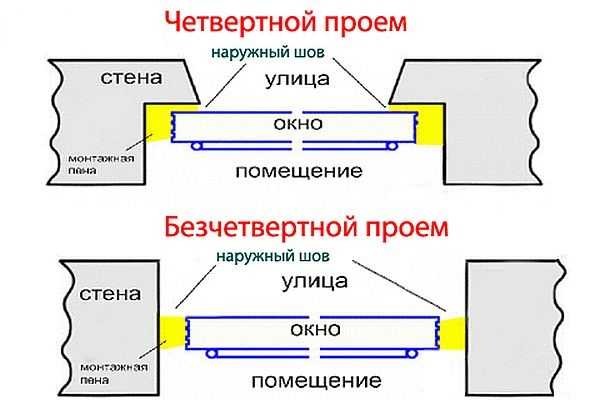

Проем с четвертью (четвертной) и без

Осматриваете проем. Если наружная часть окна уже, проем с четвертью. В этом случае измерения делают по самому узкому месту: проемы редко имеют идеальную геометрию, потому измерять придется в нескольких точках. Находите самое маленькое значение, прибавляете к нему 3 см. Высоту передаете так, как есть.

Если проем ровный, расчет идет по-другому. Измеряете ширину и высоту. От измеренной ширины отнимаете 3 см, от высоты — 5 см. Это и будет высота и ширина вашего окна. По ширине убираем 3 см, так как необходим зазор не менее 1,5 см с обоих сторон под монтажную пену. По высоте отнимаем 5 см, так как сверху нужны все те же 1,5 см, а снизу — 3,5 см уйдет на установку подоконника.

Длина подоконника и отлива берется с запасом — на 5-10 см больше ширины оконного проема. При установке и отлив и подоконник «утапливают» немного в прилегающие стены, туда и пойдут излишки. По ширине отливы стандартны, так что выбирается ближайший больший. По подоконникам ситуация иная. Его ширина выбирается произвольно — по желанию хозяина. Кому-то нравятся широкие — чтобы можно было поставить что-то, кто-то предпочитает вровень со стеной. Так что тут правил нет.

Еще при заказе вам нужно будет указать, сколько и каких частей будет в вашем окне: есть или нет глухарь, где он расположен, сколько створок, с какой они стороны, как должны открываться. Потребуется указать тип фурнитуры (проветривание, микропроветривание).

Подготовка

Если окна меняете, установка пластиковых окон своими рукам начинается с демонтажа старого. Проблем обычно не возникает: ломать не строить. После демонтажа необходимо провести ревизию проема: удалить все, что может отвалиться. Если есть какие-то выступающие части, их необходимо убрать — при помощи молотка, долота или электроинструмента. Когда плоскость выровнена, надо убрать весь строительный мусор. В идеале — вымести все, вплоть до пыли, иначе при монтаже пена плохо «схватиться» со стеной.

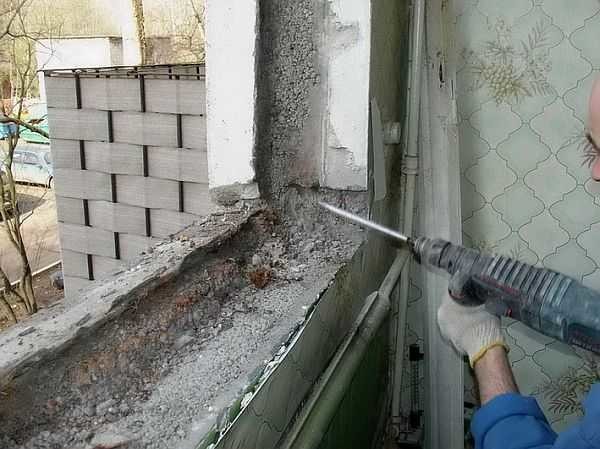

Подготовка проема к установке

Если есть слишком большие выбоины или каверны, их лучше замазать цементным раствором. Чем ровнее будет проем, тем проще пройдет монтаж. При рыхлом материале стен, их можно обработать связующими составами: проникающими склеивающими грунтовками.

Как правильно установить: выбор метода установки

Есть две разные методики: с распаковыванием (разборкой) окна и без нее. При распаковывании в раме насквозь сверлят отверстия, через них вбивают в стену анкера. Это метод сложнее, но крепление надежнее.

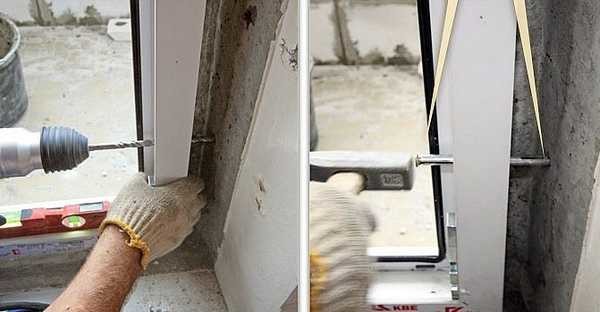

Это — установка на анкерный болт. Их ставят по три штуки с каждой стороны

При установке без распаковки к раме снаружи крепят металлические пластины, а их потом — к стенам. Это, естественно, быстрее, но крепление очень ненадежное: при значительных ветровых нагрузках раму перекосит или она провиснет.

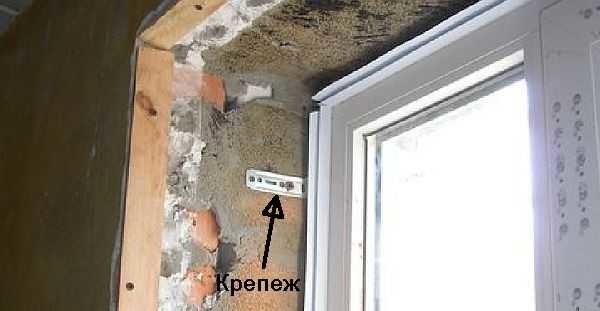

Это крепеж, который чаще всего используют монтажники. Как на мой взгляд, выглядят неубедительно

Если окно очень не хочется разбирать, можно монтировать и на пластину, но использовать не узкие и тонкие, а толстые и широкие, которые еще часто применяют при монтаже стропильной системы.

В принципе, небольшие окна, установленные на монтажные пластины при условии отсутствия значительных ветровых нагрузок, могут стоять нормально. Если вы живете в регионе с сильными ветрами, и они дуют преимущественно вам в окна, если квартира находится в многоэтажке на высоком этаже — в этих случаях необходима установка с распаковкой.

Ниже смотрите эмоциональное и доходчивое видео, в котором рассказано почему лучше использовать анкера.

Установка москитной сетки описана в этой статье.

Установка пластиковых окон своими руками: пошаговая инструкция

Опишем оба метода: вдруг понадобится способ с монтажом на пластины. Он применяется в зданиях из пеноблоков, несущая способность которых невелика и приходится нагрузку от окон распределять на большую поверхность. Еще этот способ установки пластиковых окон необходим, если здание построено по «слоистой» технологии. Например, впереди и сзади бетон, а между ними слой утеплителя. Если окно должно стоять именно в мягком слое, то крепить его нужно будет пластинами. Установка же ПВХ окон в кирпичном, шлакоблочном, панельном и т.д. доме желательна на анкера.

Монтаж с распаковкой

Установка пластиковых окон своими руками начинается с измерений. Замеряйте раму и оконный проем, убедитесь, что они совместимы. После можно приступать к работе. Начинается процесс с разборки (распаковки) окна ПВХ. Вот действия по шагам:

  • Снимаете створку окна:
    • Закрываете окно (ручка повернута вниз).
    • Снимаете пластиковые накладки на обоих петлях. Они поддеваются отверткой.
    • На верхней петле есть штифт, который обеспечивает подвижное соединение. Он находится по центру и немного выступает. На него надавливают до тех пор, пока он не утопится (можно взять металлическую пластинку, упереть ее в штифт и слегка стукнуть по пластине). Снизу штифт выдвинется. Теперь его можно захватить бокорезами или плоскогубцами и, потянув вниз, вытащить.
    • Придерживая створку вверху, открываете замок. Для этого ручку ставим в горизонтальное положение. Отклонив верхнюю часть немного на себя, приподнимаете створку, снимая ее с нижнего штифта.

    Все створка снята.Чтобы было понятнее смотрите видео. На нем подробно описано как снять и поставить створку на пластиковом окне.

  • На глухаре снимаете стеклопакет. Он держится за счет штапиков. Их и нужно снять, потом сам стеклопакет удалится без проблем. Снимают штапики так:
    • В щель между штапиком и рамой вставляется что-то узкое и прочное. Если нет специального инструмента, лучше всего использовать небольшой шпатель. Разборку начинают с одной из длинных сторон.
    • Шпатель уголком аккуратно загоняют в щель и понемногу отодвигают им штапик в сторону от рамы.
    • Не вынимая инструмент, немного продвигаются вдоль, снова отодвигая в сторону штапик.
    • Так проходят по всей длине. В результате штапик уже почти отделен, его просто вынимают.
    • С короткой стороной все проще: поддевается освободившийся край и поворотом шпателя вынимается из паза. Беретесь за освободившийся край рукой и тянете вверх.

    Теперь можно попытаться вынуть стеклопакет. Только осторожно: он тяжелый. Если не получается, снимите еще один из штапиков. Только следите, чтобы окно стояло наклонно и стеклопакет не вывалился. Теперь, при необходимости сможете самостоятельно заменить стеклопакет. Посмотрите видео о том, как снимать штапики с ПВХ окна.

  • Освобожденную раму по наружному периметру оклеивают специальной самоклеящейся лентой. Ее установка рекомендована ГОСТом. С ней окно не так выстывает.

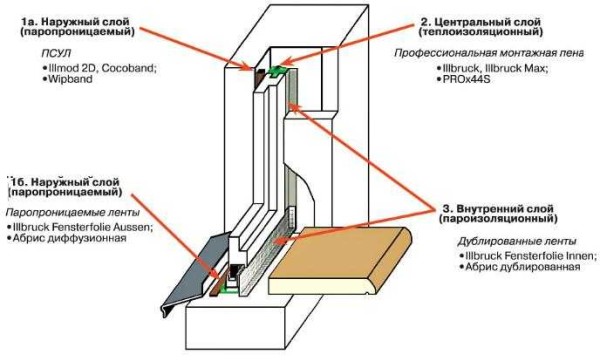

    Куда приклеивать ленты при подготовке пластикового окна к установке

  • Снимают защитную ленту с логотипом кампании. Если ее оставить, она под воздействием солнца слишком сильно сплавится с рамой и снять ее будет проблематично.
  • Подготовленную раму вставляют в оконный проем. Для ее выставления используются монтажные клинья. Их обязательно устанавливают по углам и под импост. Остальные расставляют по мере необходимости. Подкладывая их окно выставляется строго по уровню в трех плоскостях. Предварительно фиксируют положение окна. Вот для этого можно использовать монтажные пластины.

    Схема расположения монтажных клиньев и расстояния между крепежами

  • Берут дрель и сверло, которое совпадает по размерам с диаметром анкеров. Делают отверстия под крепеж. От верхнего края отступают 150-180 мм. Это первое отверстие. Нижнее находится примерно на таком же расстоянии от нижнего угла. Между ними в стандартном окне устанавливают еще один анкер: максимальное расстояние между двумя креплениями не должно быть больше 700 мм.
  • Сделав отверстие, проверят не сдвинулась ли рама (уровнем во всех трех плоскостях), затем забивают анкер и затягивают его. Перетягивать нельзя: профиль не должен прогибаться. Повторяют эту операцию необходимое количество раз.

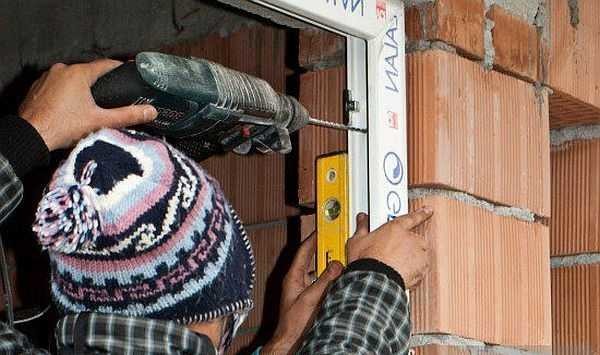

    Проверять правильность установки нужно постоянно

  • Устанавливают отливы снаружи. Для этого сначала на наружную часть рамы наклеивается паропроницаемая гидроизоляция (она самоклеящаяся). По бокам оконного проема делают небольшие штробы, в которые заводят потом края отливов.

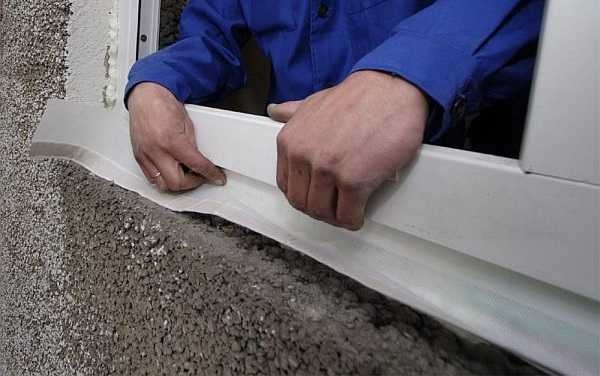

    Установка гидроизоляционной ленты под отлив пластикового окна

  • На часть оконного проема снаружи, где отлив будет опираться на стену, наносят слой пены. Иногда, если перепад высоты большой, тут устанавливают подкладочный профиль. и к нему потом крепят олив. Вырезанный по размерам отлив заводят под выступ рамы и там крепят к раме саморезами.

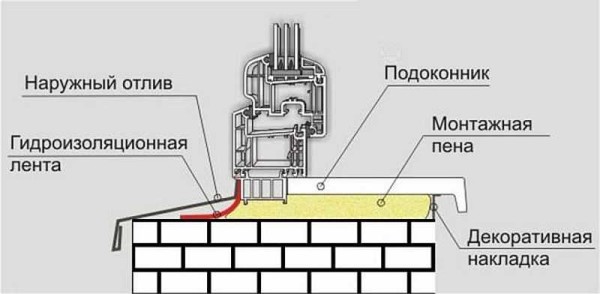

    Как установить отлив и подоконник на пластиковое окно

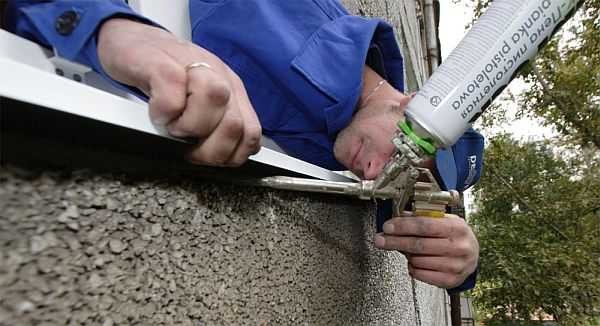

  • По нижнему краю отлив тоже запенивается.

    Запенивание отлива снизу

  • Далее запенивают проем. При установке пластиковых окон летом, промежуток между рамой и оконным проемом сбрызгивают водой из пульверизатора. Это необходимо для лучшей полимеризации пены.
  • По контуру рамы приклеивают паропроницаемую теплоизолирующую полосу — она также рекомендована ГОСТом.

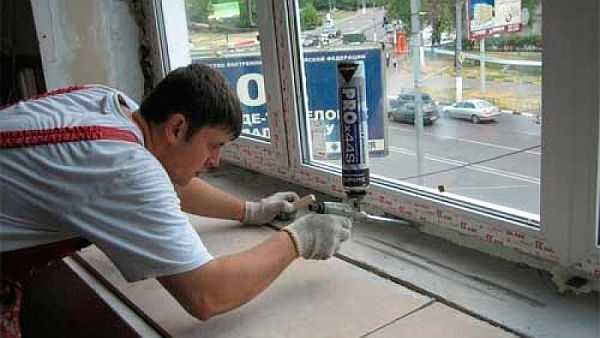

  • Берут баллон с пеной и заполняют имеющиеся зазоры на 2/3 объема. Если размер зазора большой — больше 2-3 см — наносится пена в несколько этапов. Между двумя слоями необходим временной промежуток в 10-15 минут. Когда первый слой частично подсохнет его тоже сбрызгивают водой и наносят второй. Так повторяют до заполнения объема на 2/3.

    Запенивание окон ПВХ при монтаже своими руками может проводится в несколько этапов — зависит от размеров зазора

  • Не дожидаясь полной полимеризации свободный край теплоизолирующей ленты приклеивают к проему окна. Только обратите внимание, что при использовании ленты откосы нужно будет делать пластиковые: на нее штукатурка и раствор не «лепятся».
  • Собирают все части окна. Остались только отделочные работы, а им они не помеха.
  • Под подоконник в нижней части тоже устанавливается пароизоляционная лента (тоже рекомендации ГОСТа). Опирается подоконник на опорные колодки из твердых сортов обработанной пропитками древесины. Расстояние между ними 40-50 см. Их делают таким образом, чтобы подоконник был немного наклонен в сторону помещения (порядка 5°).

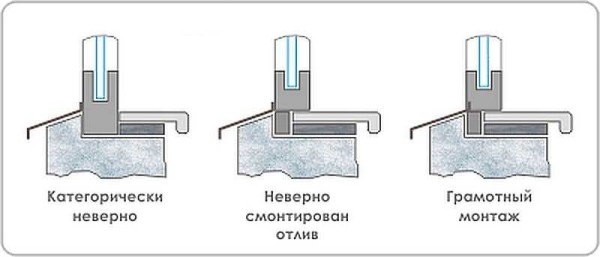

    Ошибки при выставлении подоконника и откосов ПВХ окон и их правильный монтаж

  • О том, как правильно поставить подоконник при монтаже пластикового окна смотрите видео. Секретов много.

    Последними устанавливаются или заделываются откосы. По этому поводу еще одно видео.

    Как сделать откосы на окно из пластика читайте тут.  Как делать откосы из гипсокартона читайте тут.

    Монтаж без распаковки

    Основные тонкости описаны выше, так что эта глава небольшая. Начинается установка по этому варианту с монтажа крепежных пластин. Они есть двух видов: П-образные и линейные. Важно выбрать наиболее надежные из толстого металла.

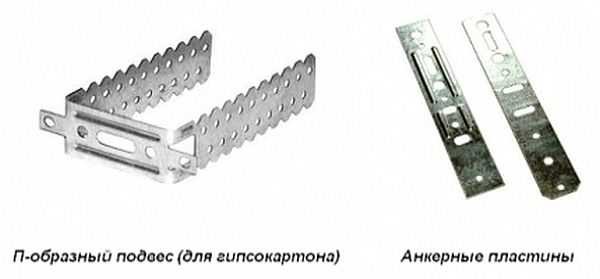

    Два вида пластин для монтажа пластиковых окон

    Их устанавливают на такое же расстоянии, как и анкера: по 150-250 мм от края и не более 700 мм между средними. Прикручивают их просто саморезами к профилю.

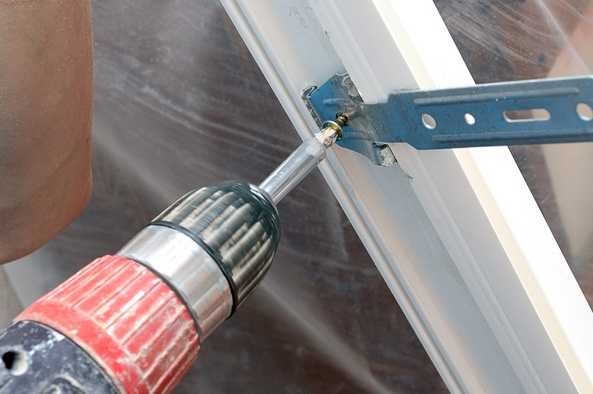

    Крепление пластины к профилю

    Затем установка пластиковых окон своими руками с монтажными пластинами идентична описанному выше, начиная с момента выставления окна по уровню в проеме. Только крепят не раму, а пластины и не на анкера, а на дюбель-гвозди. Сверлят отверстие, отгибают пластину, вставляют дюбель, поставив пластину на место закручивают дюбель. Далее все действия идентичны.

    Теперь понятно, почему монтажники предпочитают их: уходит приличный кусок работы с разборкой, анкерением и т.д.: саморезы закрутить намного проще. Правда, если взять мощные пластины, они будут крепко держать. Не хуже, чем анкера. Например такие, как в видео.
