Монтаж и подключение радиаторов отопления своими руками

Устройство или реконструкция системы отопления подразумевает монтаж или замену отопительных приборов. Хорошая новость состоит в том, что при желании, можно с этим справиться своими руками без привлечения специалистов. Как должна проходить установка радиаторов отопления, где и как их располагать, что надо для проведения работ — все это в статье.

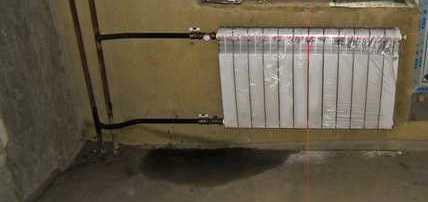

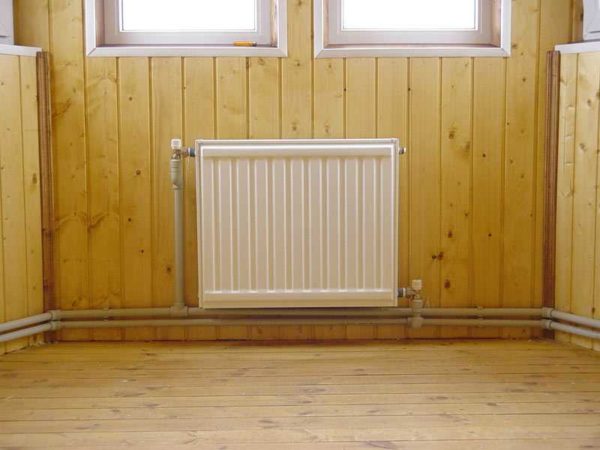

Возможна установка радиаторов отопления своими руками

Что необходимо для монтажа

Содержание статьи

  • 1 Что необходимо для монтажа
    • 1.1 Кран Маевского или автоматический воздухоотводчик
    • 1.2 Заглушка
    • 1.3 Запорная арматура
    • 1.4 Сопутствующие материалы и инструменты
  • 2 Где и как разместить
  • 3 Как правильно установить
    • 3.1 Крепление к стене
    • 3.2 Крепление к полу
  • 4 Варианты обвязки радиаторов отопления
    • 4.1 Обвязка при одностороннем подключении
    • 4.2 Обвязка при диагональном подключении
    • 4.3 Обвязка при седельном подключении
  • 5 Видео-уроки по установке радиаторов отопления

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

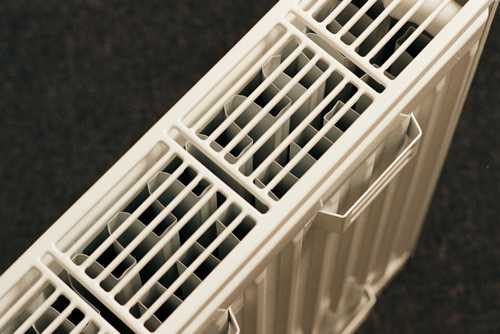

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

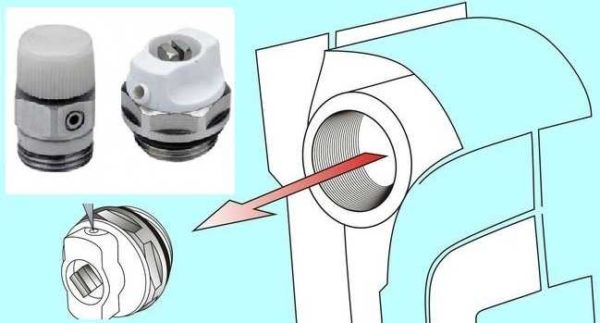

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

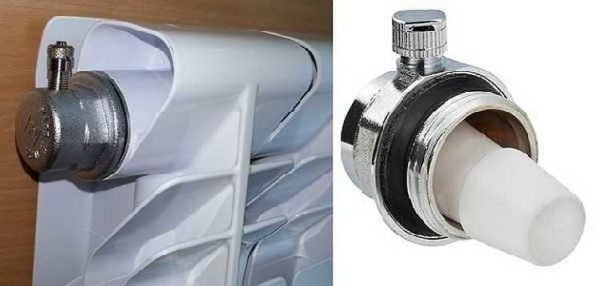

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

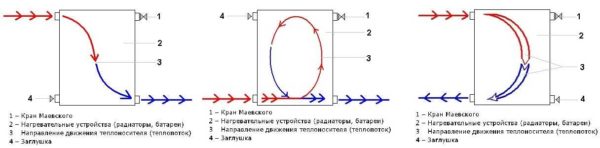

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

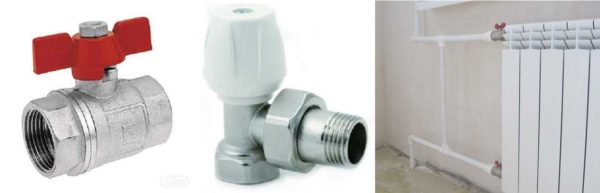

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

  • посередине оконного проема, допустимое отклонение — 2 см;
  • расстояние от радиатора до пола — 8-12 см;
  • до подоконника — 10-12 см;
  • от задней стенки до стены — 2-5 см.

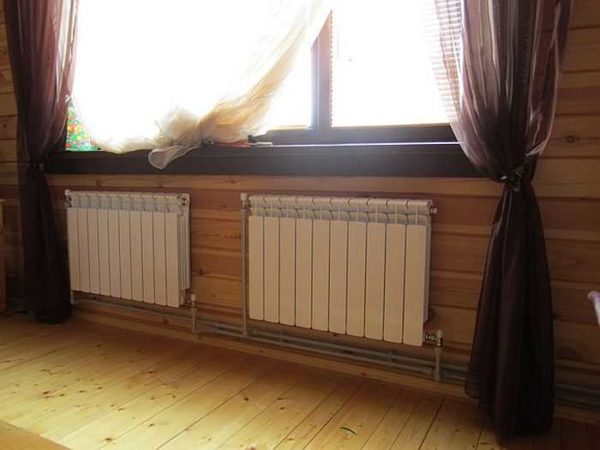

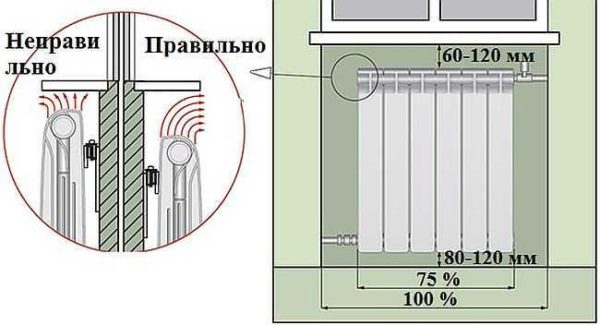

    Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Как выбрать трубы из полипропилена читайте тут.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

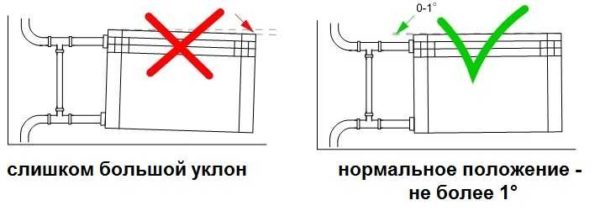

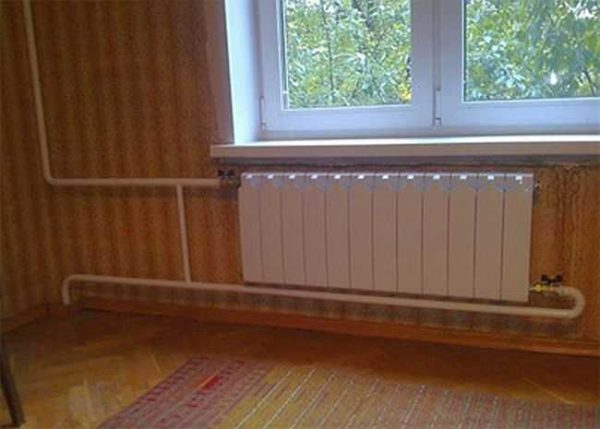

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

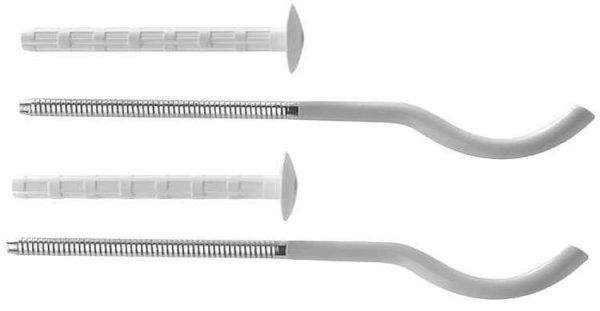

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

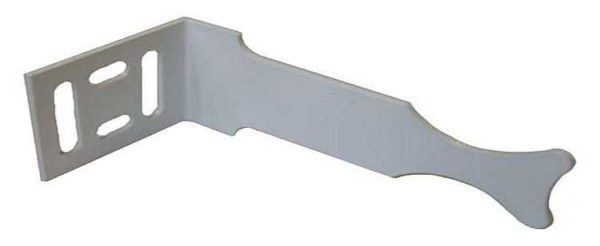

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

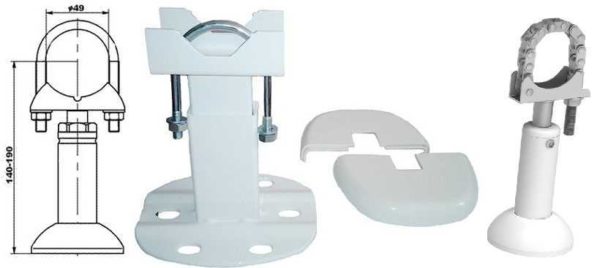

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

  • седельное;
  • одностороннее;
  • диагональное.

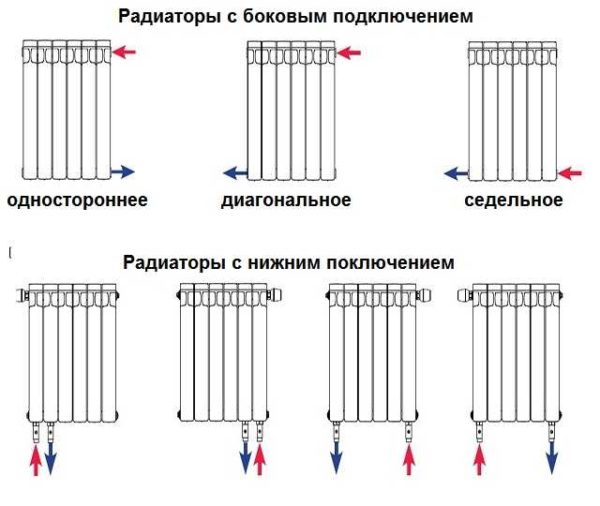

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

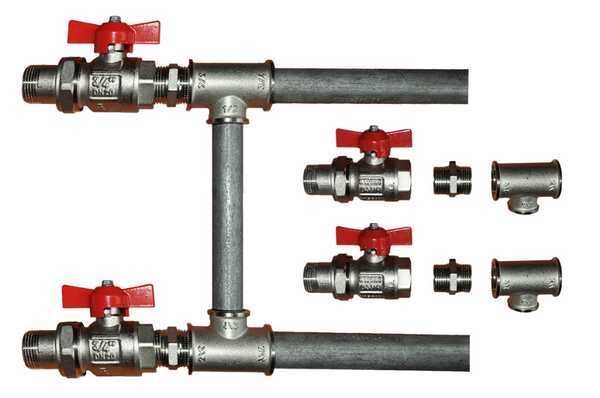

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

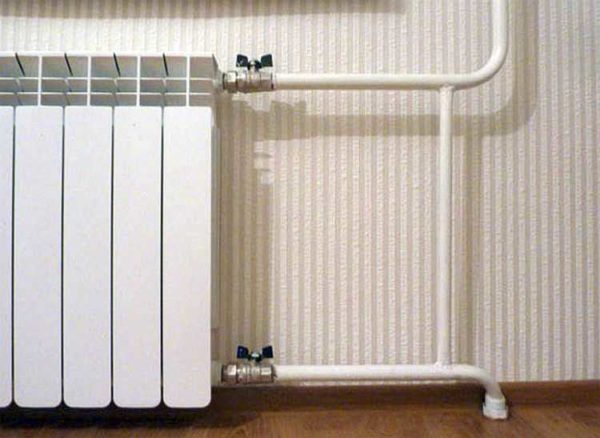

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

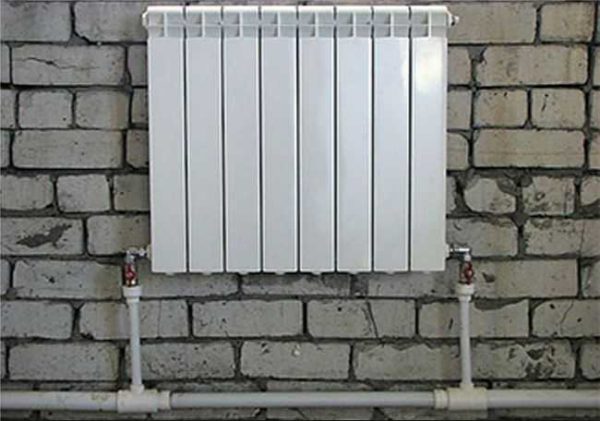

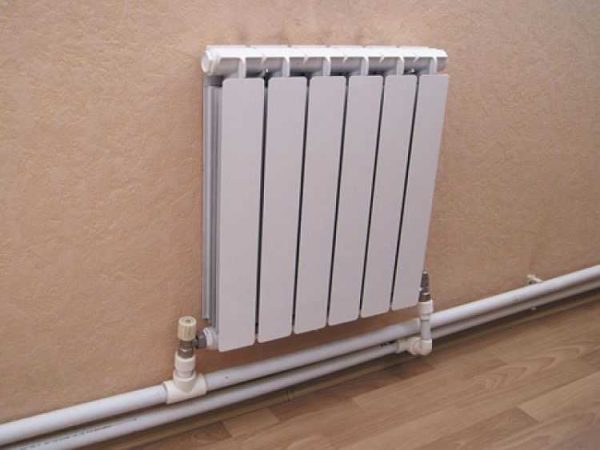

При двухтрубной нижней разводке

При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса.

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При двухтрубной системе

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).
