Как собирается душевая кабина своими руками — пошаговое руководство с фотоотчетом

Большой плюс кабинки — ее можно устанавливать не только в ванной комнате

Как монтируется душевая кабина своими руками? Я поделюсь своим опытом и предложу пошаговую инструкцию, придерживаясь которой со сборкой простых кабин проблем не будет. Также расскажу про основные отличия душевых кабин, которые можно купить в магазинах сантехники.

Комплектация кабин

Если душ нужно установить не в угол, а у стены по центру комнаты, используйте пристенную кабину

Какая душевая кабина из поликарбоната в квартире будет уместна, а какая нет? Выбирая подходящий вариант, обратите внимание на расположение, конструкцию и комплектацию.

В продаже встречаются следующие душевые кабины:

Угловые. Предпочтительны для установки в компактных помещениях, так как располагаются в углу, а значит занимают немного свободного места;

Пристенные. Располагаются вплотную к стене, но, при необходимости, могут быть установлены и в углу ванной комнаты.

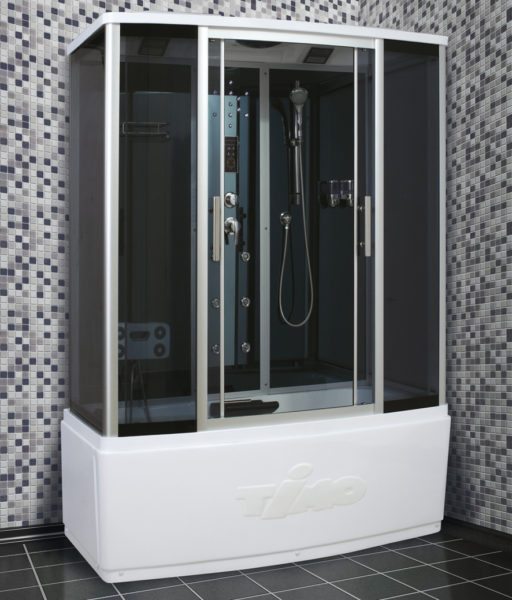

В соответствии с конструктивными особенностями и комплектацией, различаются открытые и закрытые душевые кабины.

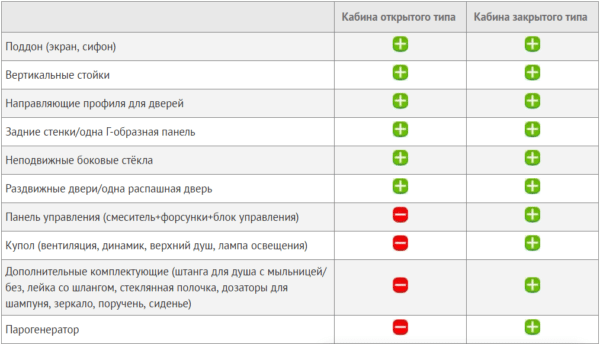

Из таблицы видно, что закрытые душевые кабины комфортнее и функциональнее открытого душа

Комплектация открытой и закрытой кабины разная, но, несмотря на это, поддон, стенки и двери все равно придется устанавливать. Также, независимо от комплектации выбранной сантехники, кабину придется подключать к подаче и сливу воды.

Душевую кабину можно сделать самому, но только если фурнитура приобретена в полном комплекте

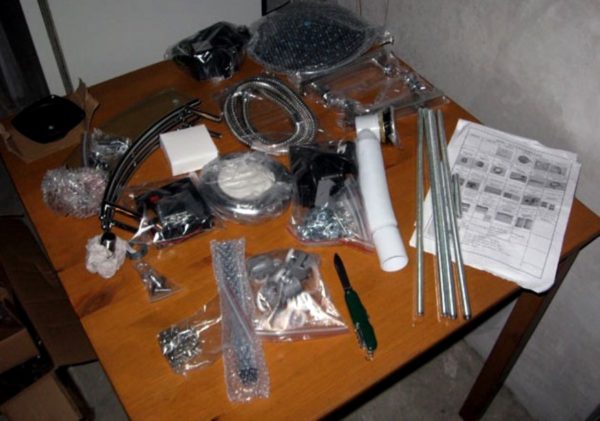

Покупая комплект для сборки душа, прямо в магазине вскройте упаковку и убедитесь в том, что все детали целые и не имеют транспортировочного или заводского брака. Особенно это касается стеклянных полок, стенок и дверей, так как цена таких изделий высока.

Поэтапная сборка недорогой пластиковой кабины

Готовые комплекты имеют один существенный недостаток — их конфигурацию нельзя изменить

Как сделать душевую кабину из отдельных элементов? Для монтажа своими руками понадобится следующий инструмент:

• Электродрель с набором сверл;
• Отвертка фигурная и прямой шлиц;
• Монтажный нож;
• Разводной ключ;
• Плоскогубцы;
• Строительный пистолет с тубой силикона.

Для монтажа всех деталей в единую конструкцию, освободите на полу участок не менее 2 м². Желательно расстелить упаковку кабины или старое покрывало. Так вы убережёте детали от механических повреждений.

Сборка и монтаж акрилового поддона

Инструкция сборки акриловых поддонов одинакова, независимо от глубины чаши..

Иллюстрация	Описание этапа

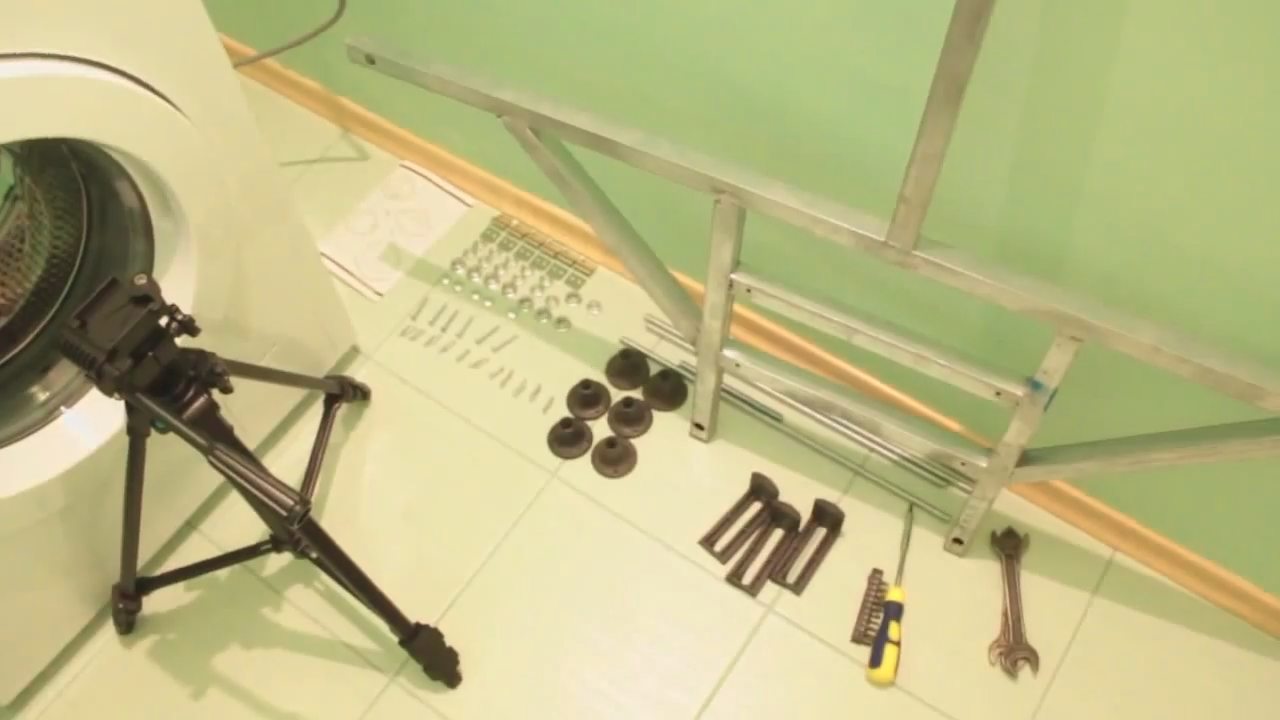

	Распаковываем комплект поддона. В комплект входит сам душевой поддон, декоративная накладка — юбка, металлическая рама и сборочная фурнитура. Все детали раскладываем в том порядке, в котором их будет удобно достать.

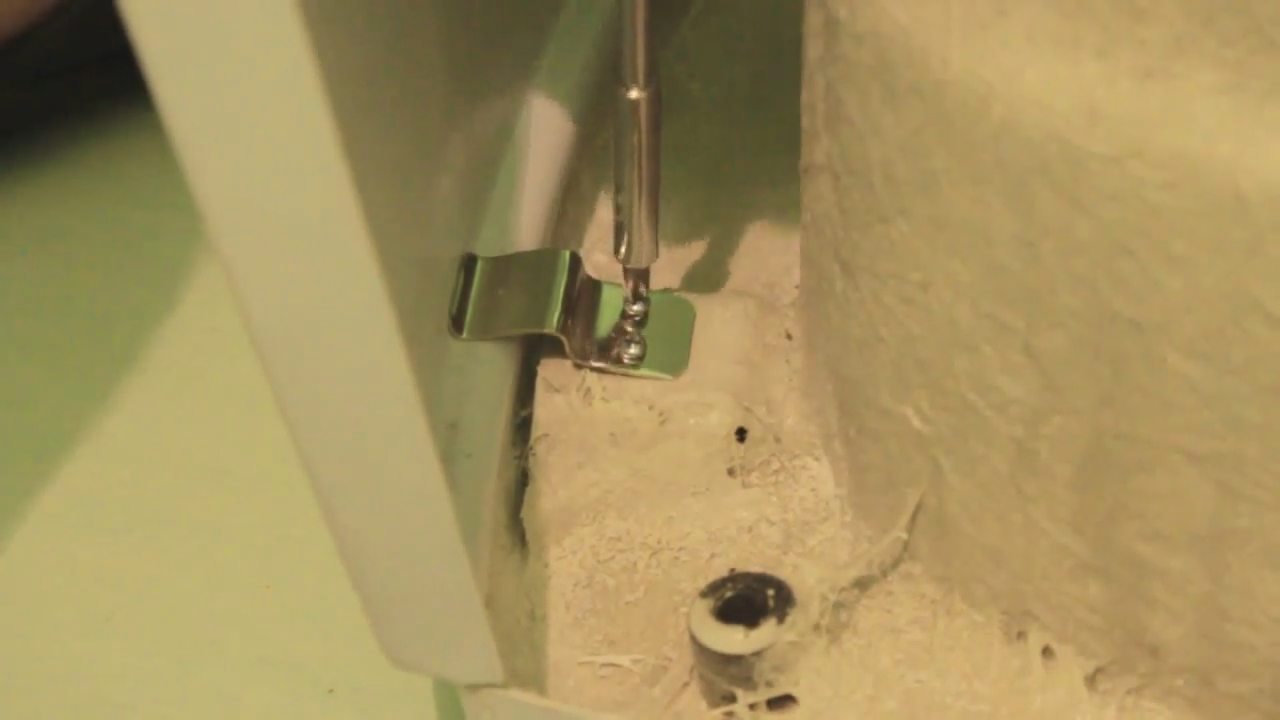

	Монтаж юбки. Переворачиваем чашу вверх дном. По краю чаши прикладываем юбку; Фиксируем пластиковую деталь специальными скобами, каждую на два самореза; Количество крепежных скоб на чашу указано в монтажной инструкции.

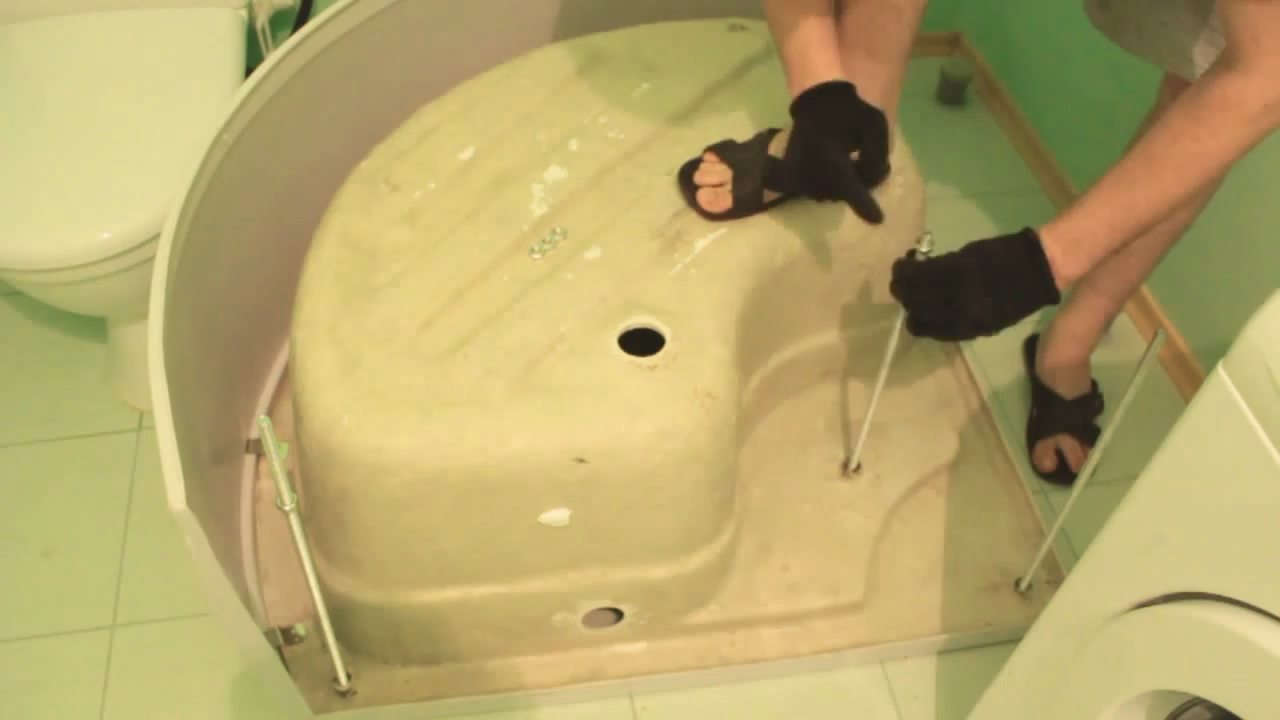

	Установка шпилек. В комплекте фурнитуры есть металлические шпильки — прутки с резьбой, нарезанной по всей длине. Количество шпилек соответствует количеству отверстий в чаше. Вкручиваем шпильки в соответствующие отверстия в чаше.
	Установка упорных гаек. С свободного конца на каждую шпильку накручиваем по одной гайке так, чтобы гайка встала на один уровень с дном чаши.

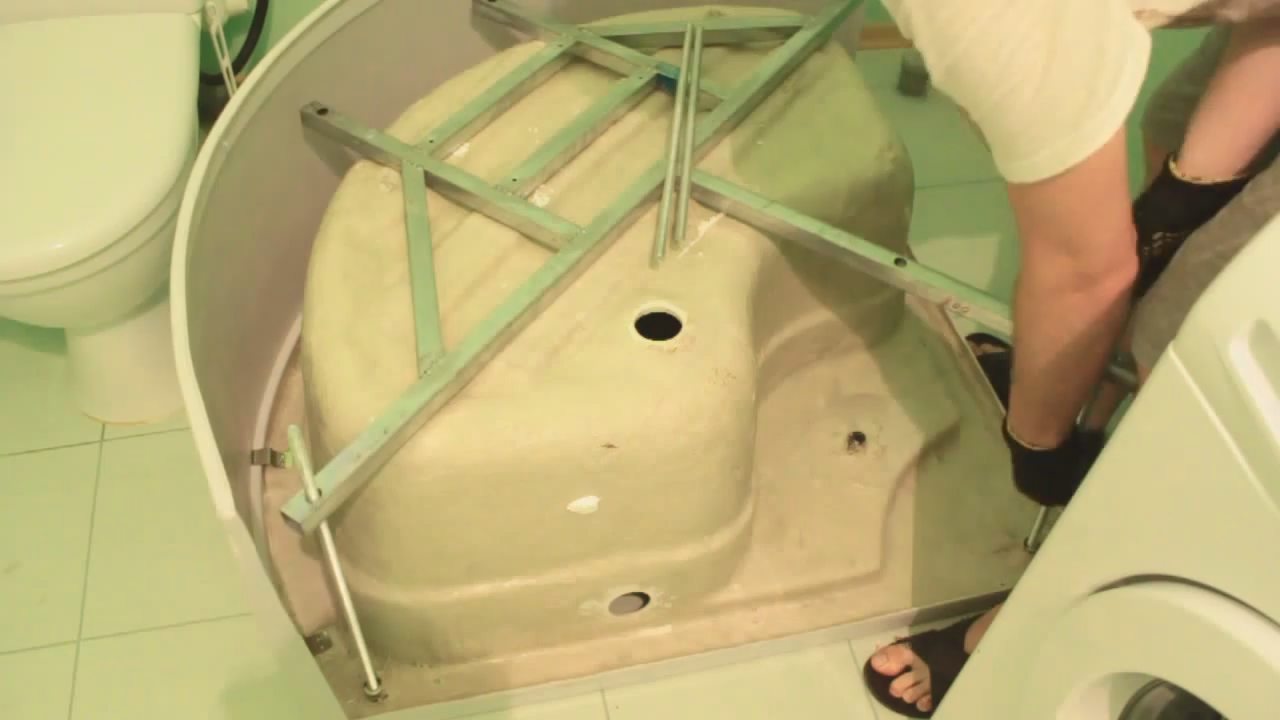

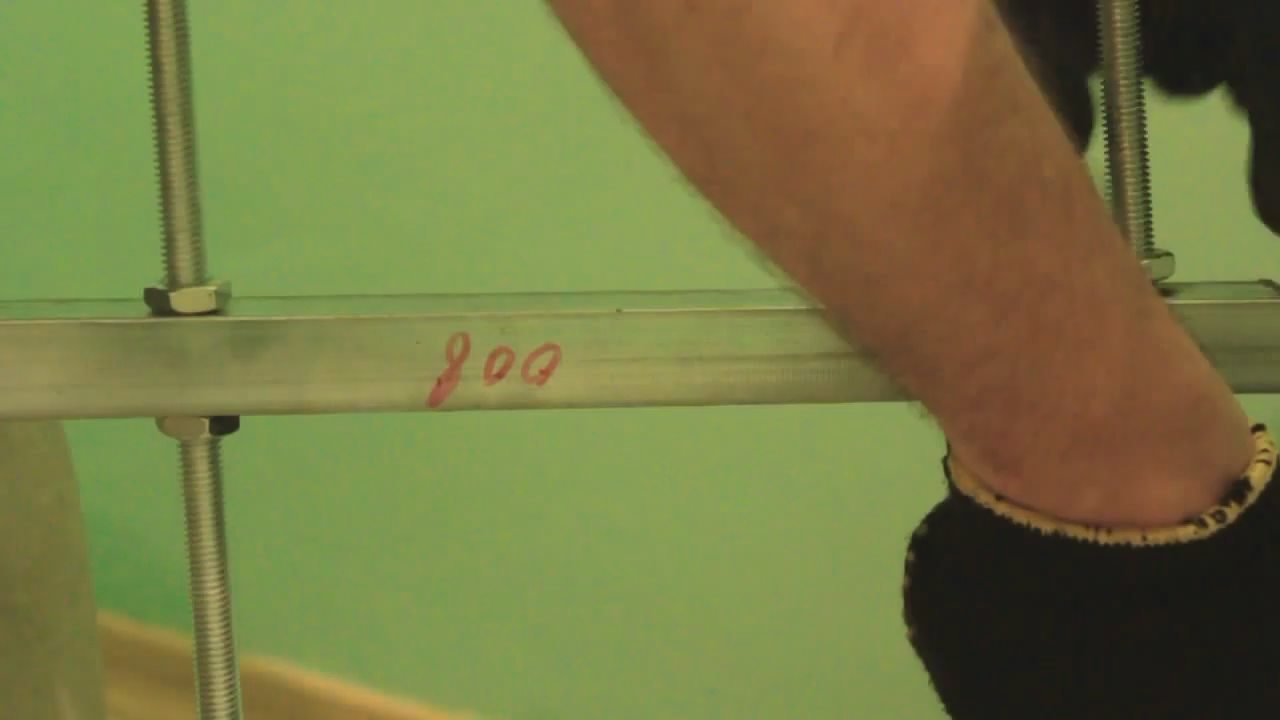

	Установка рамы. На шпильки одеваем раму, так, чтобы каждая из них вошла в соответствующее отверстие; При необходимости прокручиваем гайки, так, чтобы рама без перекосов легла по всему дну чаши.
	Крепление рамы. После того, как рама встала на свое место, накручиваем на каждую шпильку по гайке. В итоге, рама должна быть плотно и равномерно прижата к дну чаши.

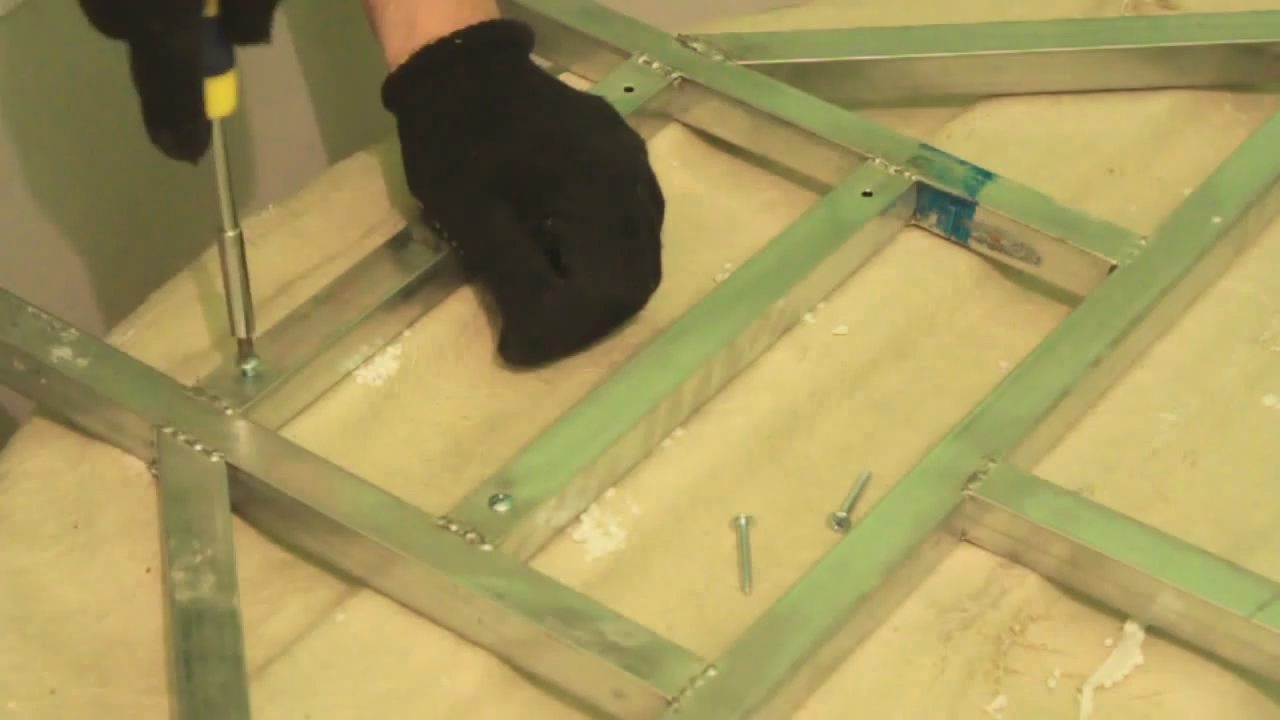

	Крепление рамы саморезами. В металлической раме, помимо широких отверстий под шпильку, есть отверстия под саморезы. Вкручиваем саморезы, идущие в комплекте, чтобы окончательно зафиксировать чашу. Не рекомендую применять саморезы не из набора, так как можно пробить душевой поддон . Если штатных саморезов нет, меряем ширину профиля, из которого сделана рама, плюс 3-4 мм. Полученное число — это подходящая длина самореза.

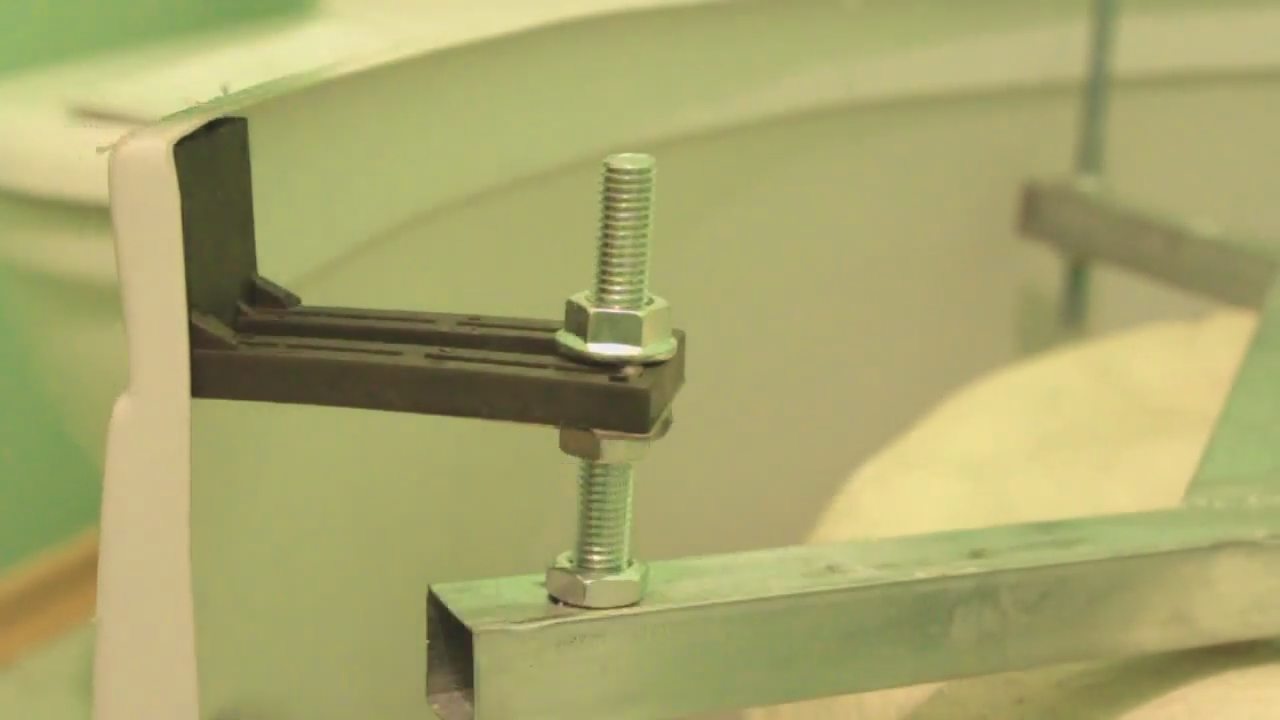

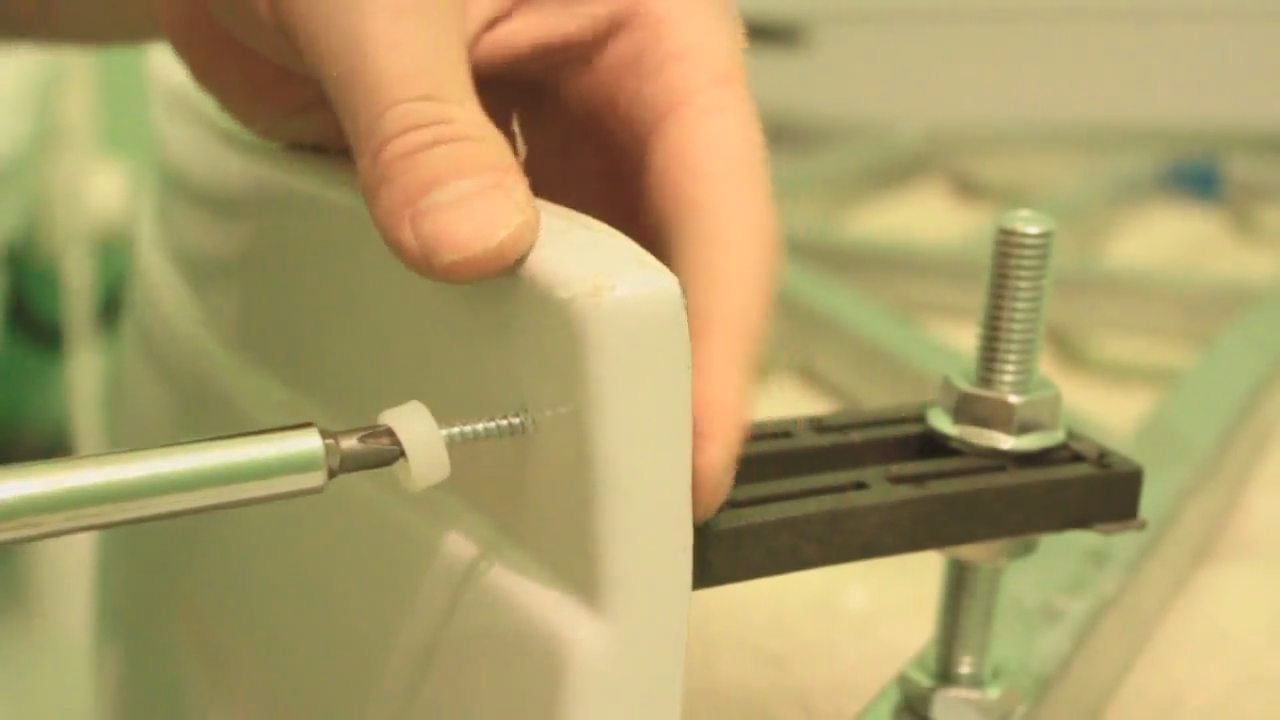

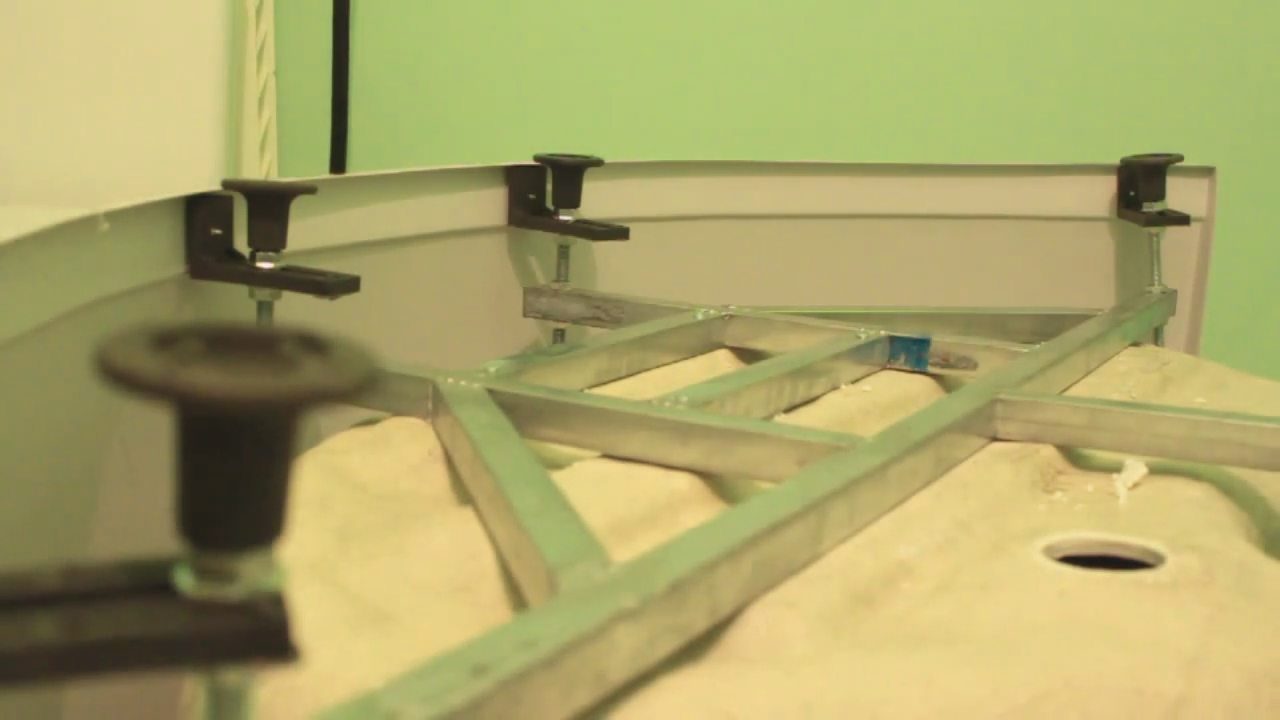

	Устанавливаем нижнее крепление юбки. Как показано на фото, на каждую шпильку по периметру юбки накручиваем гайку с отступом от края на 30-35 мм; Сверху гайки укладываем пластиковую скобу, которая своим краем должна упереться в юбку. Пластиковую скобу сверху подтягиваем гайкой.
	Крепление юбки саморезами. С внешней стороны, по нижнему краю юбки вкручиваем саморезы, так, чтобы каждый вошел в пластиковую скобу. Поверх головки самореза одевается декоративная заглушка.
	Установка ножек. На конец каждой шпильки накручивается пластиковая опора (ножка).
	Установка поддона на пол. Собранный поддон переворачиваем и устанавливаем на пол в предусмотренное для этого место. Если пол ровный, поддон встанет прямо, и не будет качаться; Если пол неровный, устранить качание можно, выкручивая пластиковые опоры на нужную длину.

Если есть свободное время и желание поработать руками, можно отказаться от покупки акриловой чаши.

Такие поддоны можно сделать самостоятельно, но для этого нужно свободное время, а также опыт кладочных и облицовочных работ

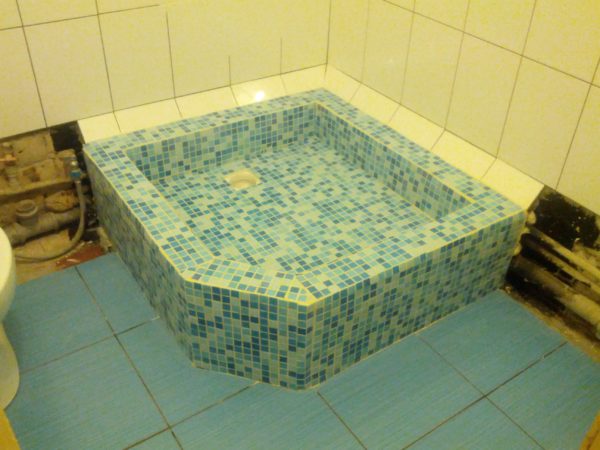

Самодельная чаша из кирпича или бетона с плиточной облицовкой будет ничуть не хуже. Но есть проблема — боковые стенки и дверцы для самодельного поддона найти будет очень непросто.

Собираем угловую стенку

Душевая кабина с поддоном комплектуется угловой или задней стенкой, на которой сосредоточены смеситель, форсунки и шланг с лейкой. Рассмотрим, какова инструкция сборки угловой стенки, на которой, кроме традиционной рукояти смесителя, будет расположен блок управления, громкоговоритель для радиоприёмника и т.д.

Иллюстрация	Описание этапа
	Распаковка угловой стенки. В этой инструкции будет показана сборка функциональной душевой кабины с массажером и встроенными динамиками.

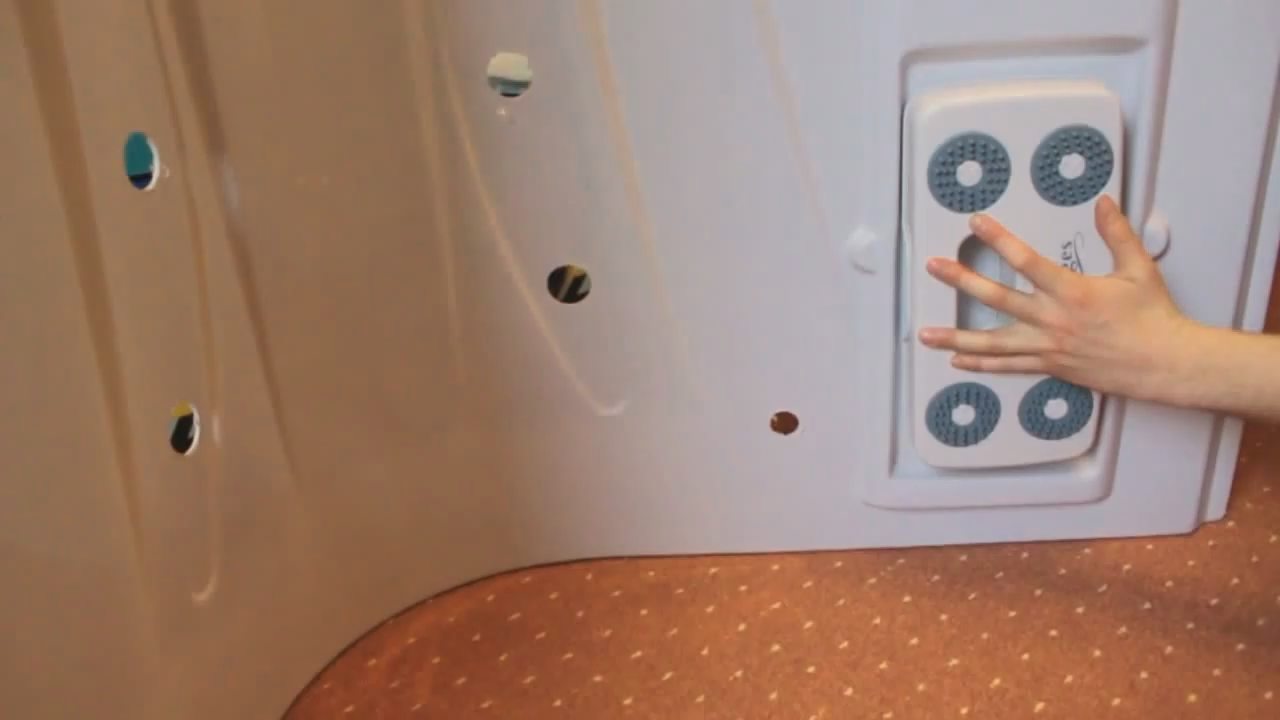

	Установка массажера. В соответствии с инструкцией производителя, определяемся с расположением монтажных отверстий. В монтажные отверстия вставляются резиновые клипсы, на которые крепится массажный блок.

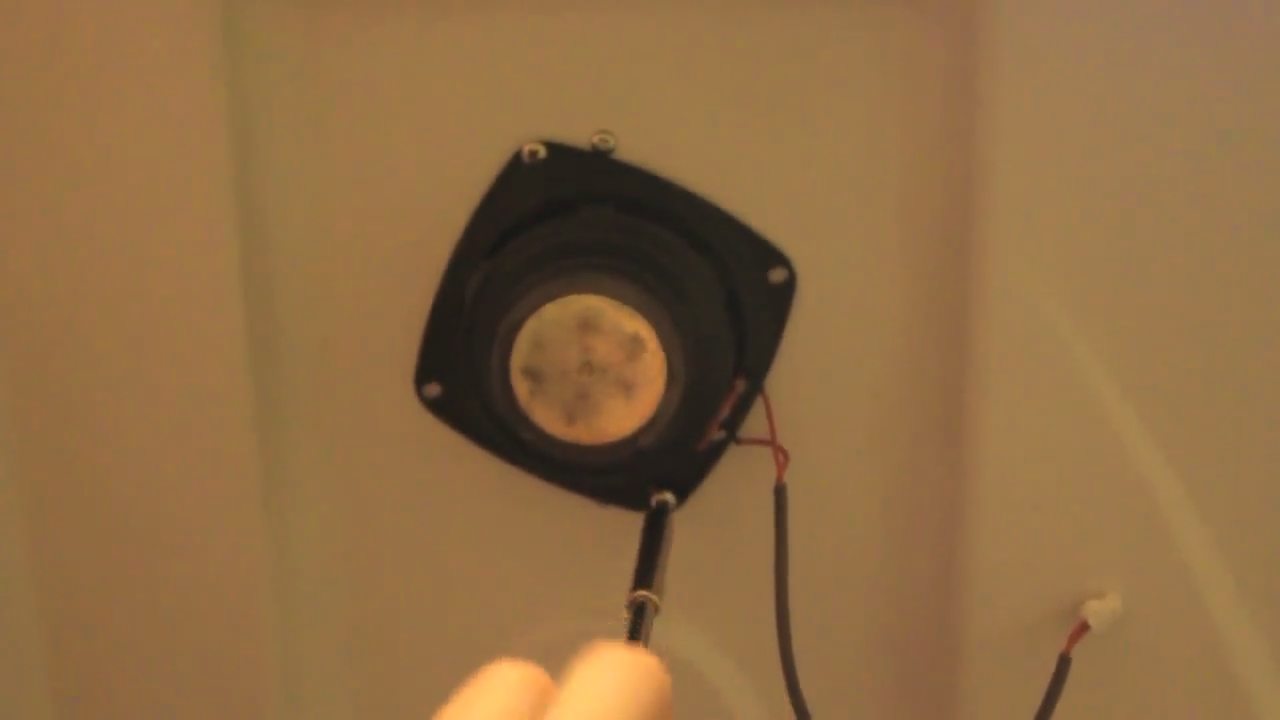

	Монтаж громкоговорителя. Находим место для установки громкоговорителя. Динамик крепим с изнанки угловой стенки на саморезы.
	Подготовка отверстия для монтажа блока управления. В этой модели душевой кабины, отверстие под блок управления не было предусмотрено. Поэтому разметили маркером контур блока управления и вырезали монтажное отверстие полотном от ножовки по металлу.

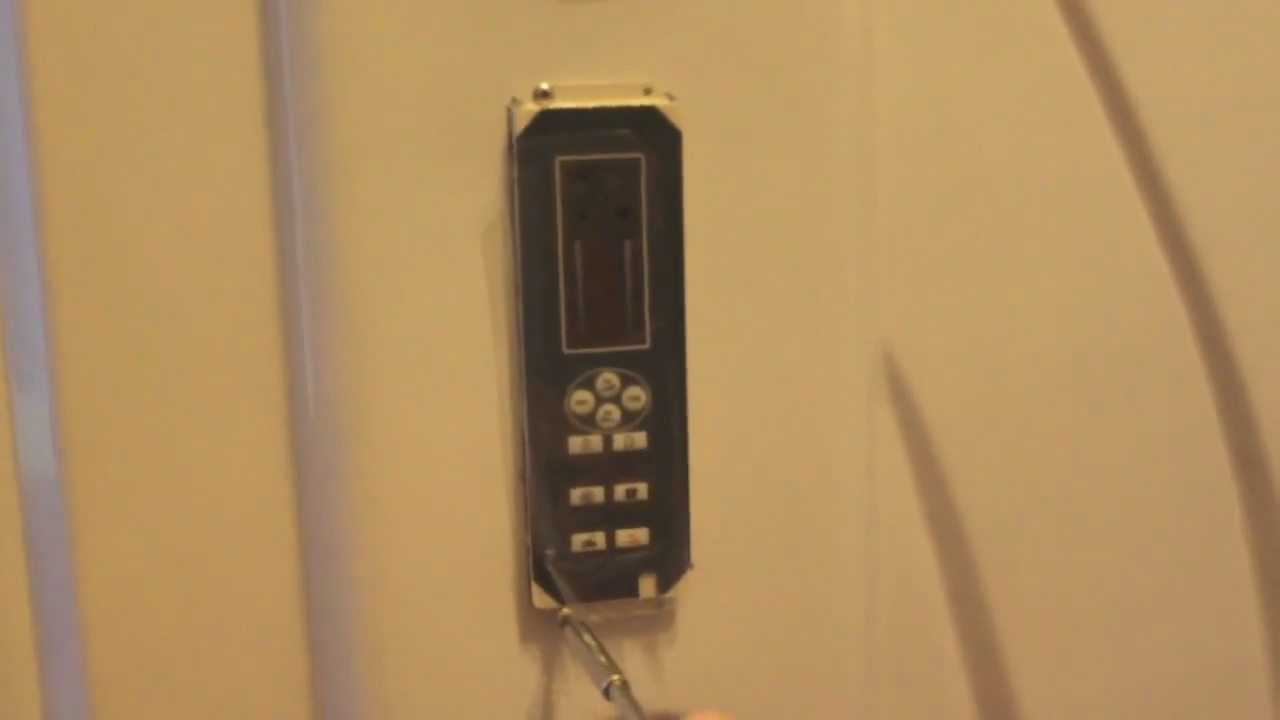

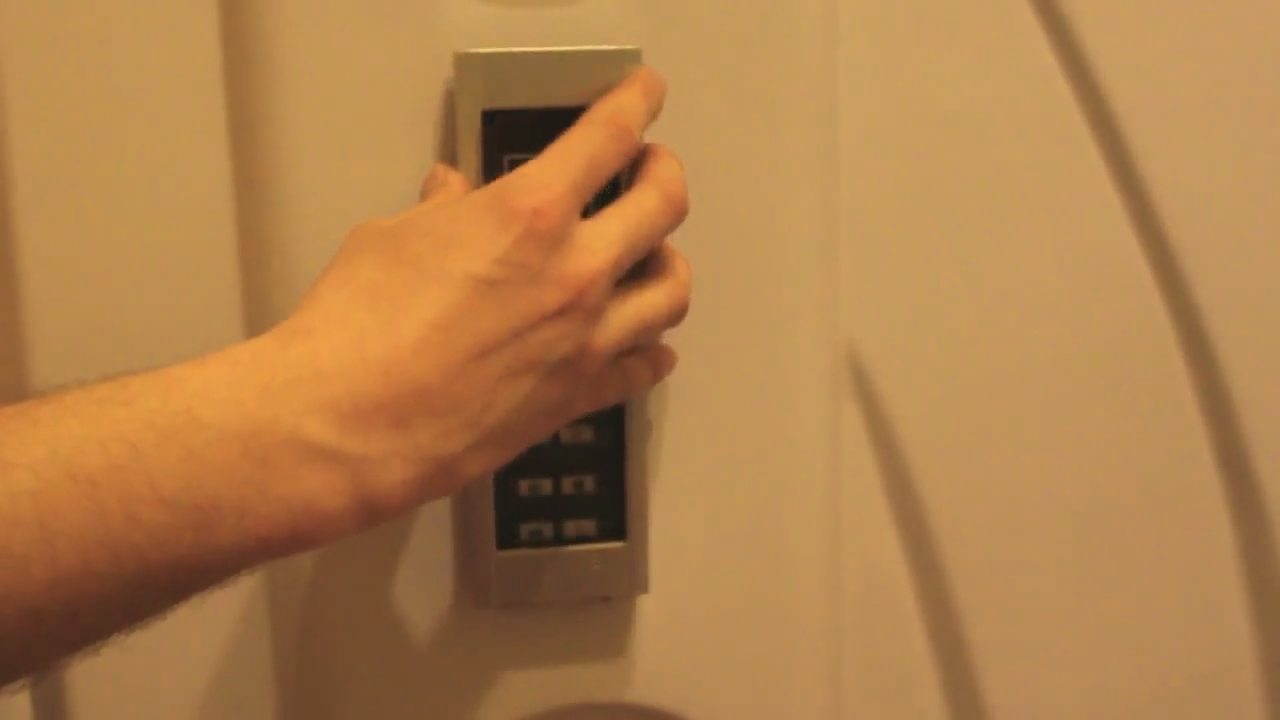

	Установка блока управления. Просовываем проводку в монтажное отверстие. Вставляем блок управления с лицевой стороны угловой панели и крепим на саморезы.
	Установка защитного наличника. После того, как блок управления установлен на место, сверху одеваем и защелкиваем декоративный наличник.
	Установка декоративных держателей полки. Держатели прикладываются к соответствующим монтажным отверстиям и с изнанки угловой стенки прикручиваются саморезами.

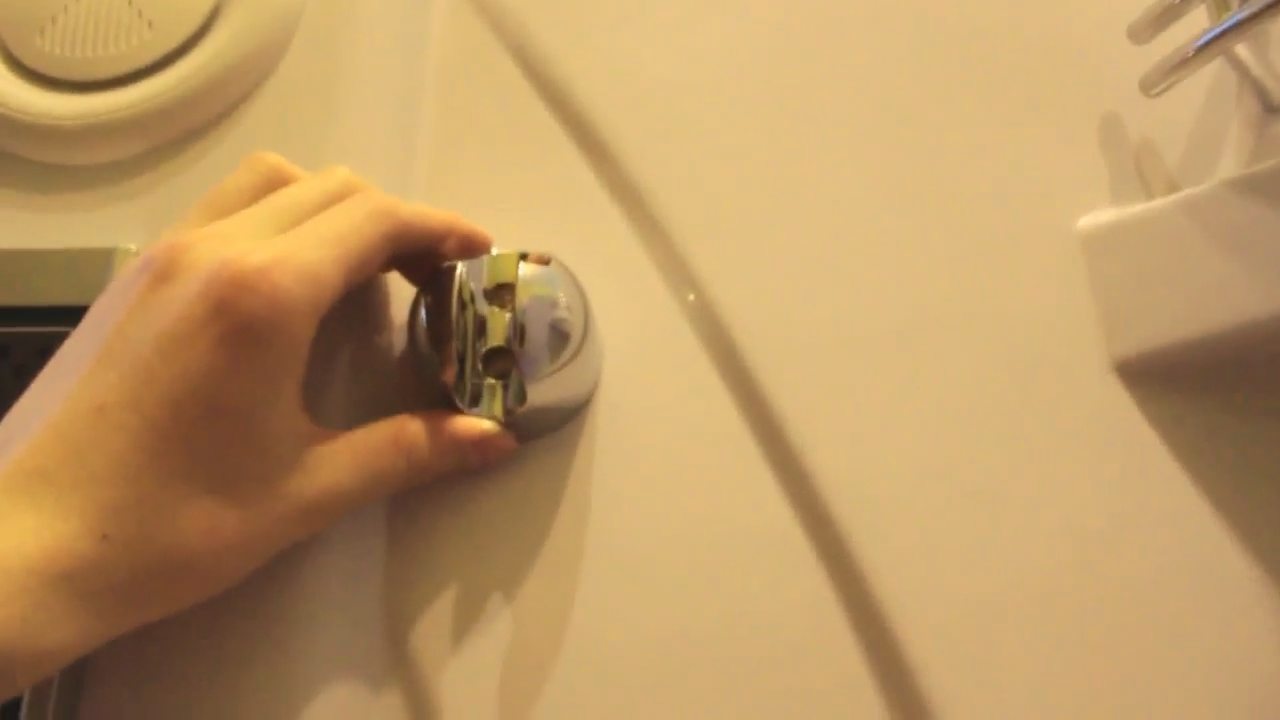

	Установка фитинга для подключения шланга лейки. Фитинг для подключения шланга вставляется в специально проделанное для этого отверстия. С изнанки на фитинг накручивается пластиковая гайка, которая прижимает узел к стенке. К нижнему патрубку фитинга крепится накидная гайка шланга лейки.
	Установка держателя лейки. Пластиковый держатель, через сквозные отверстия, прикручивается напрямую к стенке саморезами.
	Распаковка смесителя. Смеситель и сопутствующие элементы идут в отдельных пакетах. Распаковываем смеситель, декоративную накладку и две разноразмерные гайки.

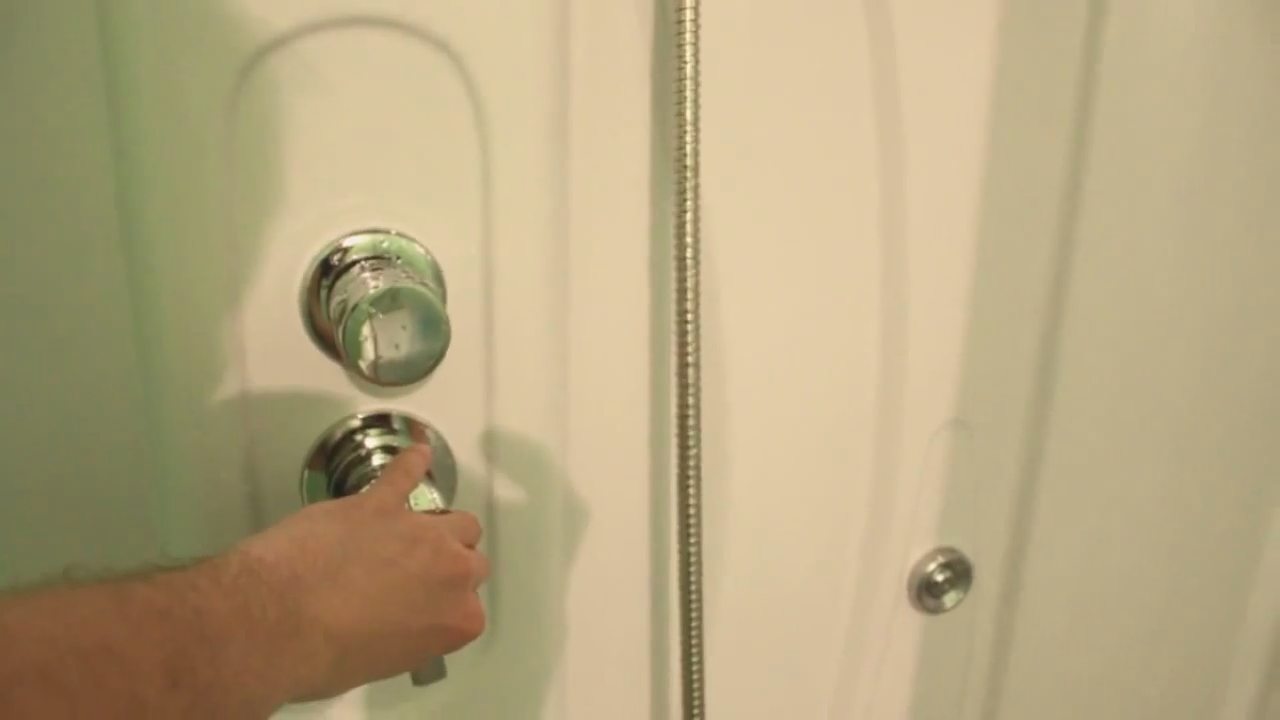

	Установка смесителя. Узел смесителя просовываем с изнанки в специально предусмотренные для этого отверстия. С лицевой стороны стенки одеваем декоративные наличники и прижимаем узел накидными гайками.

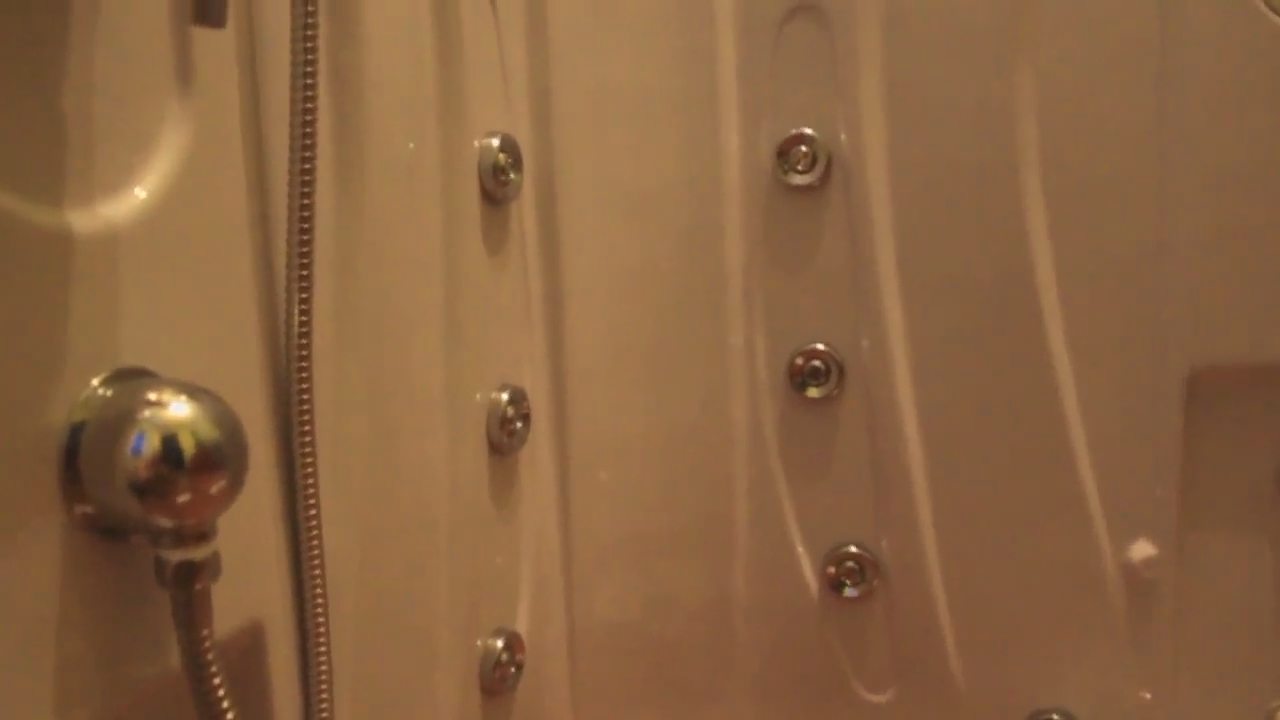

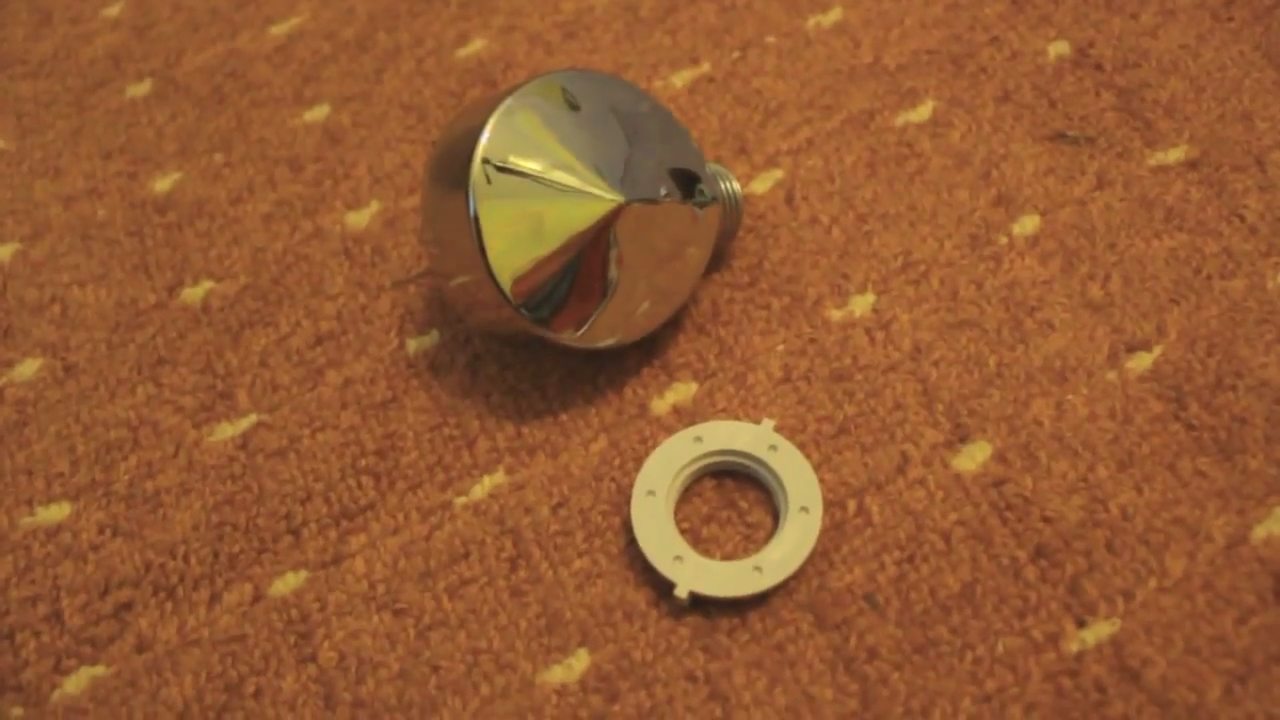

	Установка форсунок. В этой модели кабины, на угловой стенке предусмотрено два ряда форсунок, по 3 штуки в каждом ряду. Форсунки вставляются в специально предусмотренные для этого отверстия и с изнанки затягиваются пластиковыми гайками.

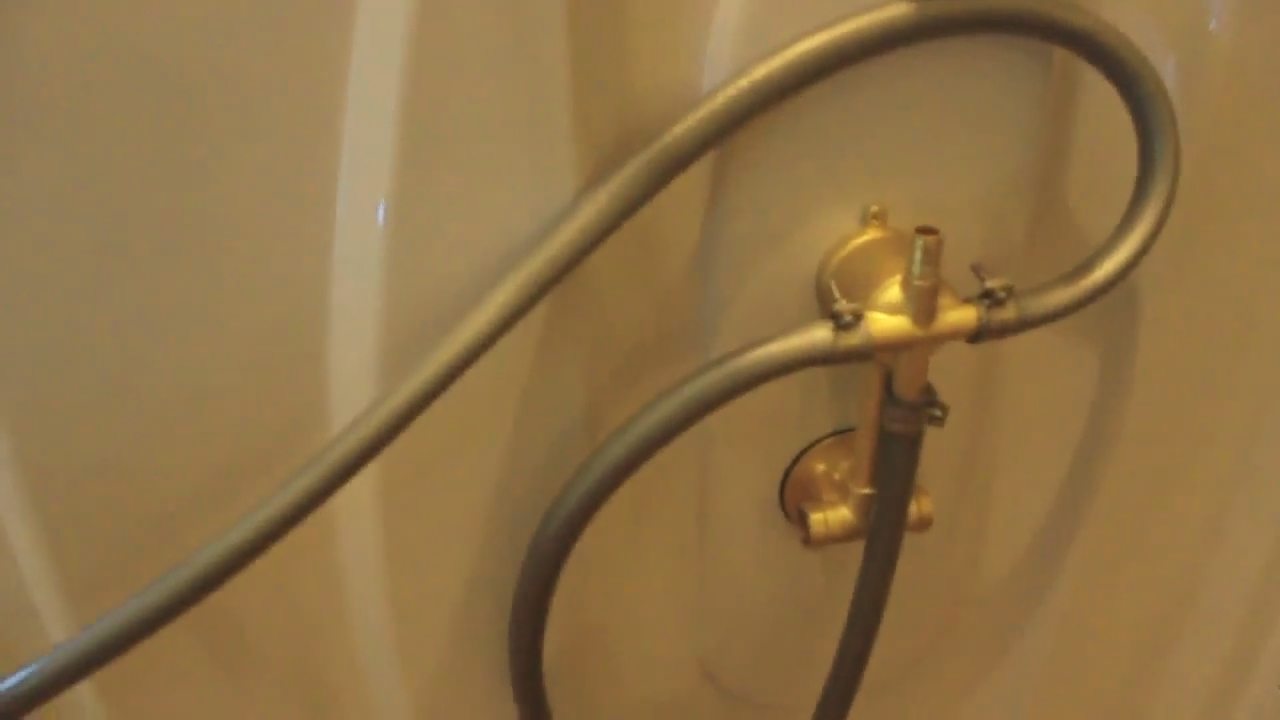

	Подсоединение шланга к форсункам. Шлангом, который идет в комплекте, последовательно подсоединяем все форсунки между собой. Участки подключения шланга к патрубкам форсунок уплотняем накидными хомутами.
	Подключение к смесителю. Шланги, идущие от форсунок, подсоединяем к патрубкам смесителя и, опять же, уплотняем накидными хомутами.

Сборка дверей кабины

Собирать блок сдвижных дверей, даже если они выполнены из поликарбоната, нужно на ковре или на мягком покрывале

Конструкция кабины, в нашем случае, состоит из четырех поликарбонатных деталей. Две скруглённые стенки расположены по бокам поддона. Третий и четвертый элемент — навесные двери, которые сдвигаются относительно боковых стенок по специальным направляющим.

Иллюстрация	Описание этапа

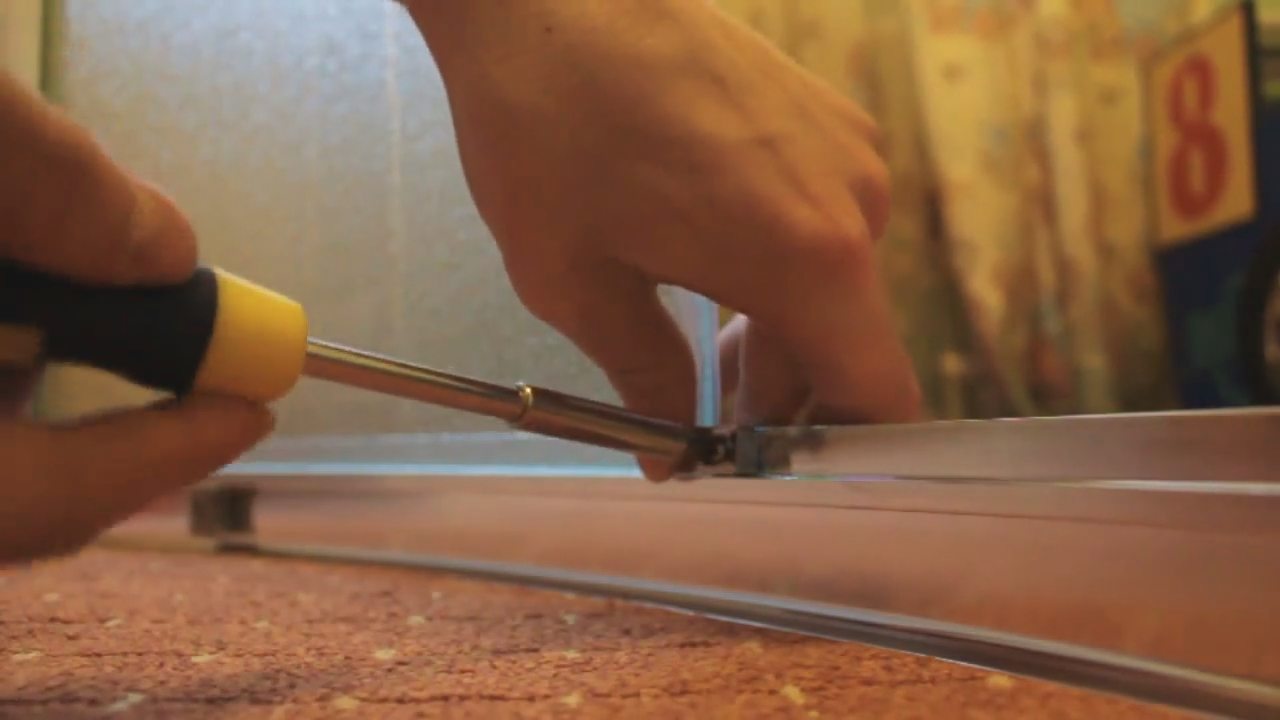

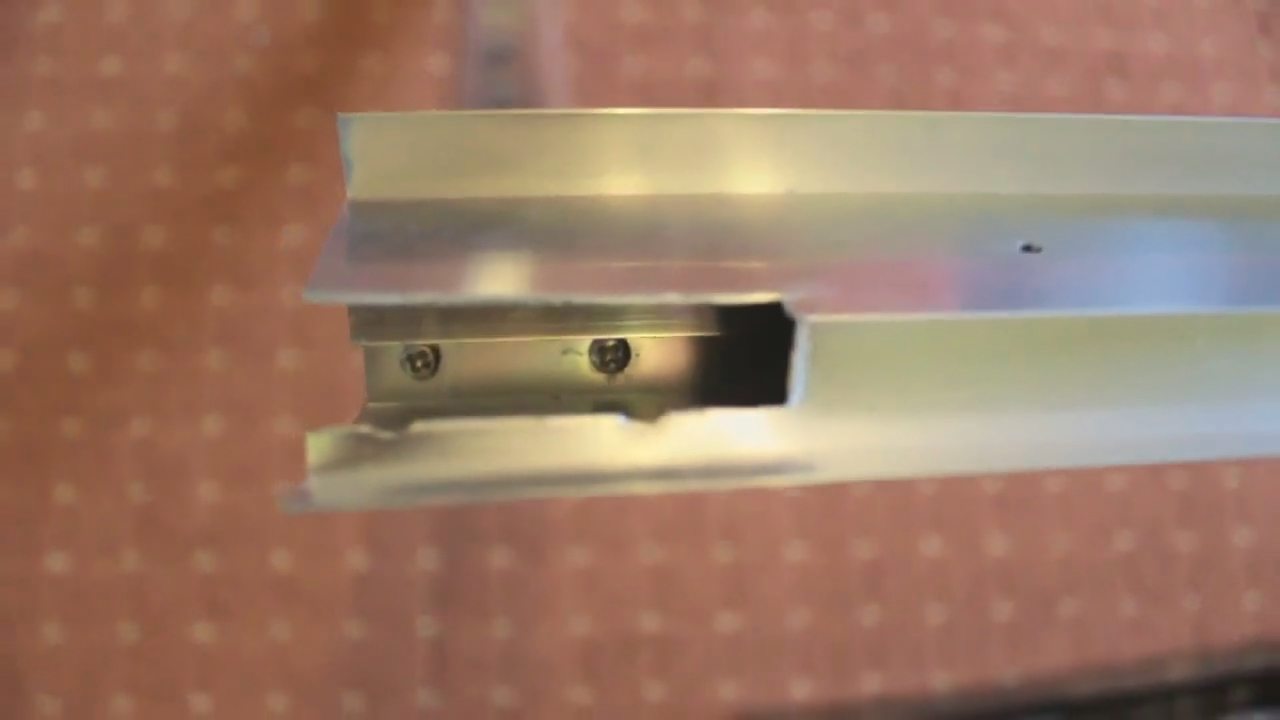

	Собираем несущий каркас. Из двух профилей (вертикальных стоек) и из двух горизонтальных направляющих собираем раму для последующей установки дверей. Для лучшего результата, перед сборкой ознакомьтесь с инструкцией производителя.
	Установка силиконовых накладок. Поочередно распаковываем боковые стенки и укладываем их по бокам собранного каркаса. На один из двух вертикальных торцов боковых стенок одеваем силиконовые накладки.
	Установка боковых стенок. Стенки располагаем так, чтобы они, одним краем, вошли в вертикальные стойки каркаса. Как показано на фото, фиксируем стенки на изогнутых направляющих с помощью пластиковых упоров. Пластиковые упоры крепим саморезами в количестве две штуки на каждую дверь.

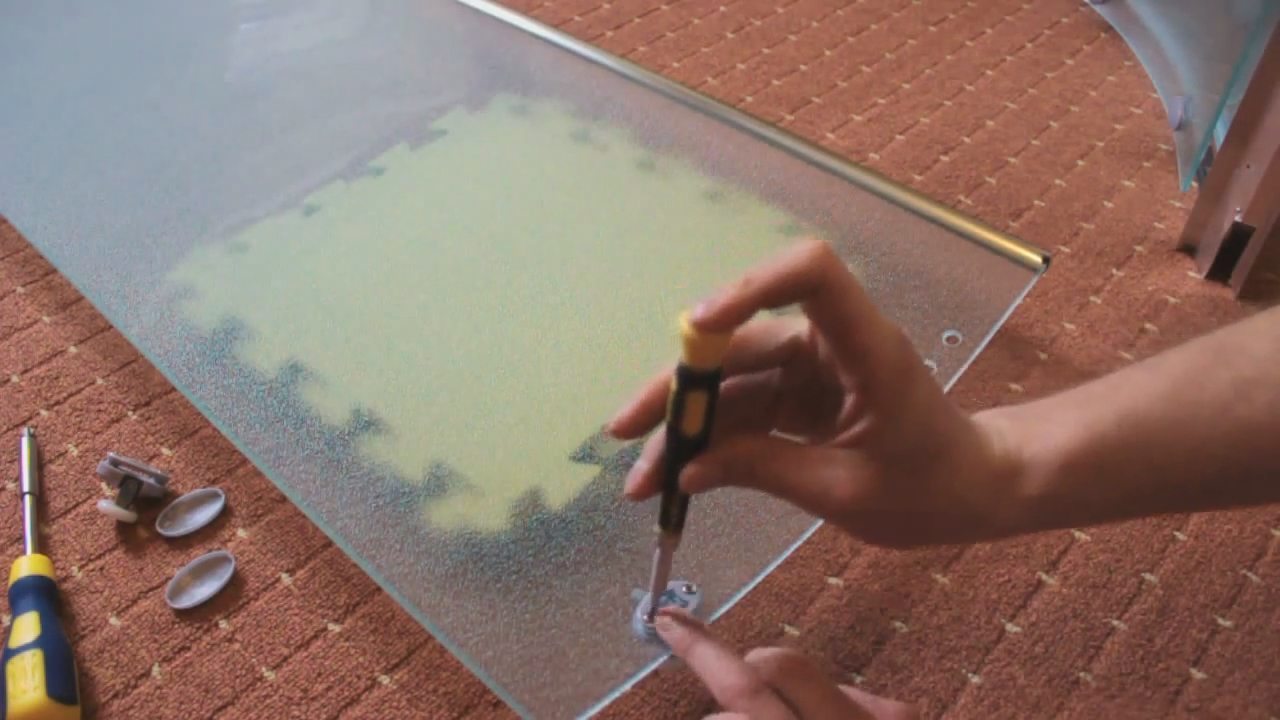

	Сборка сдвижных дверей. В верхней и нижней части дверей предусмотрено по два отверстия для установки роликов. В каждое из этих отверстий, устанавливаем по одному креплению с роликом.
	Установка дверей. Заранее подготовленные двери устанавливаются на верхний и нижний направляющие профили. Устойчивость дверей обеспечивается тем, что ролики заступают за борт направляющего профиля и могут сдвигаться только по ходу этой колеи.

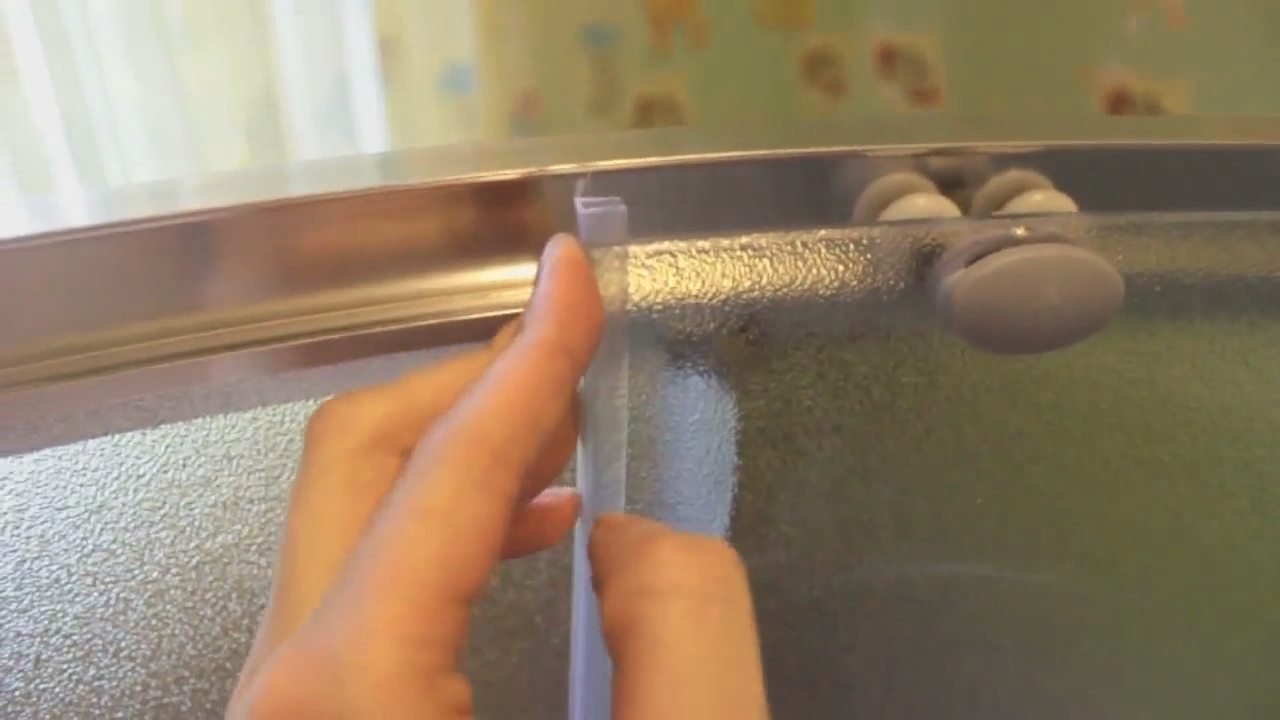

	Установка силиконовых накладок. По внешним краям сдвижных дверей устанавливаем силиконовые накладки.

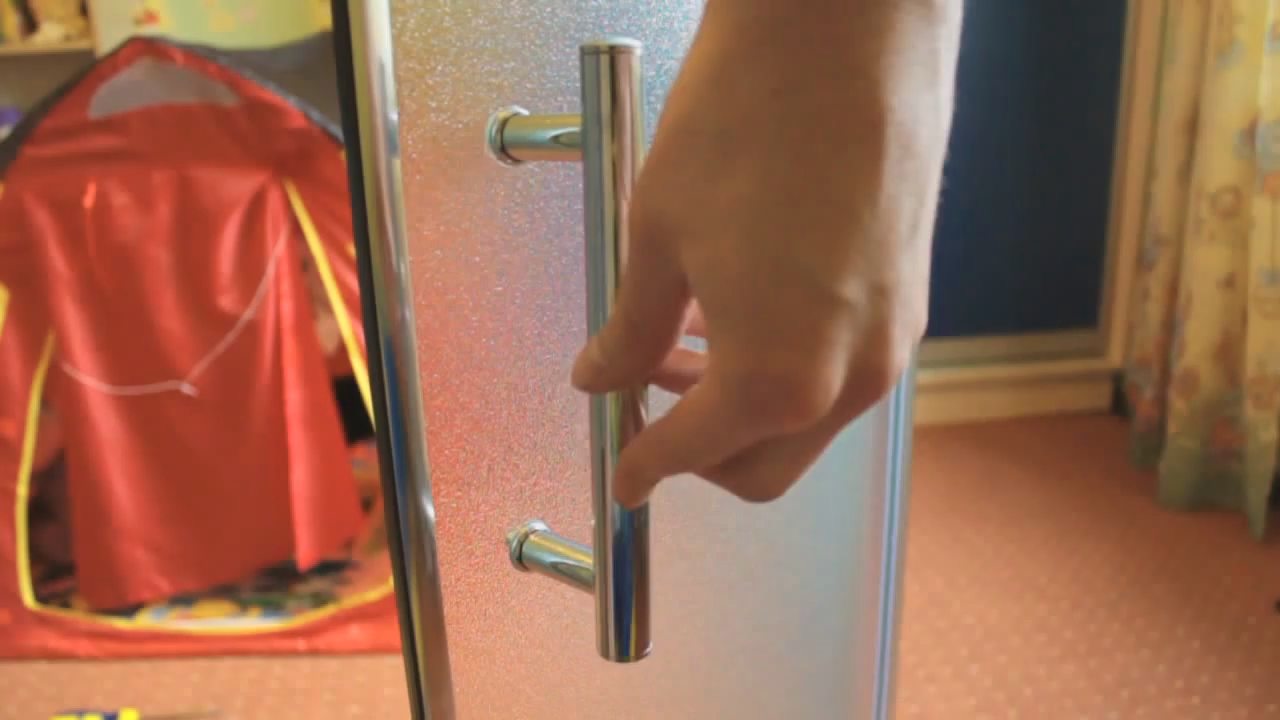

	Крепеж ручек. В каждой сдвижной двери предусмотрено по два отверстия на уровне расположения дверных ручек. Прикладываем к отверстиям ручки и с обратной стороны двери фиксируем их шурупами через пластиковые накладки.

Монтаж слива и сифона

Современная сливная арматура для акрилового поддона технически сложная, поэтому еще при покупке проверяем ее исправность

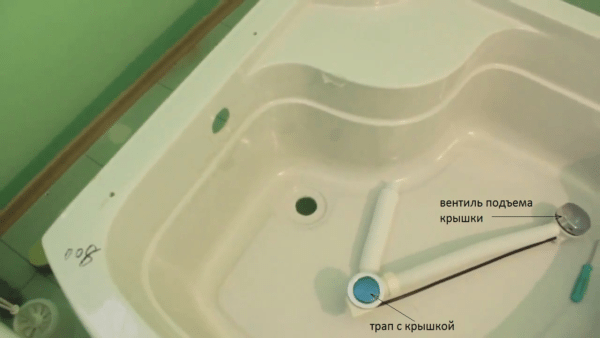

В комплекте к поддону идет трап, соединённый с вентилем. Установив эти приспособления, можно не использовать пробку для ванной. Если понадобится слить воду из чаши, достаточно будет выкрутить вентиль на несколько оборотов, и крышка в конструкции трапа откроется.

Иллюстрация	Описание этапа

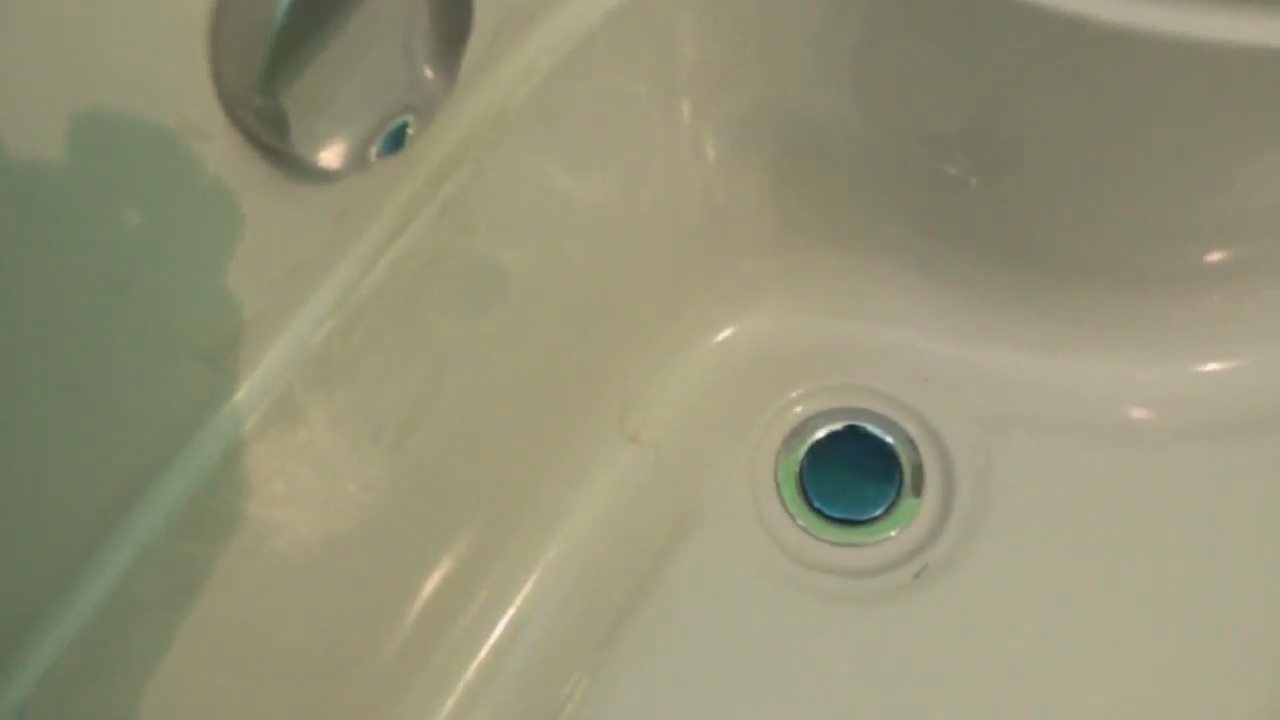

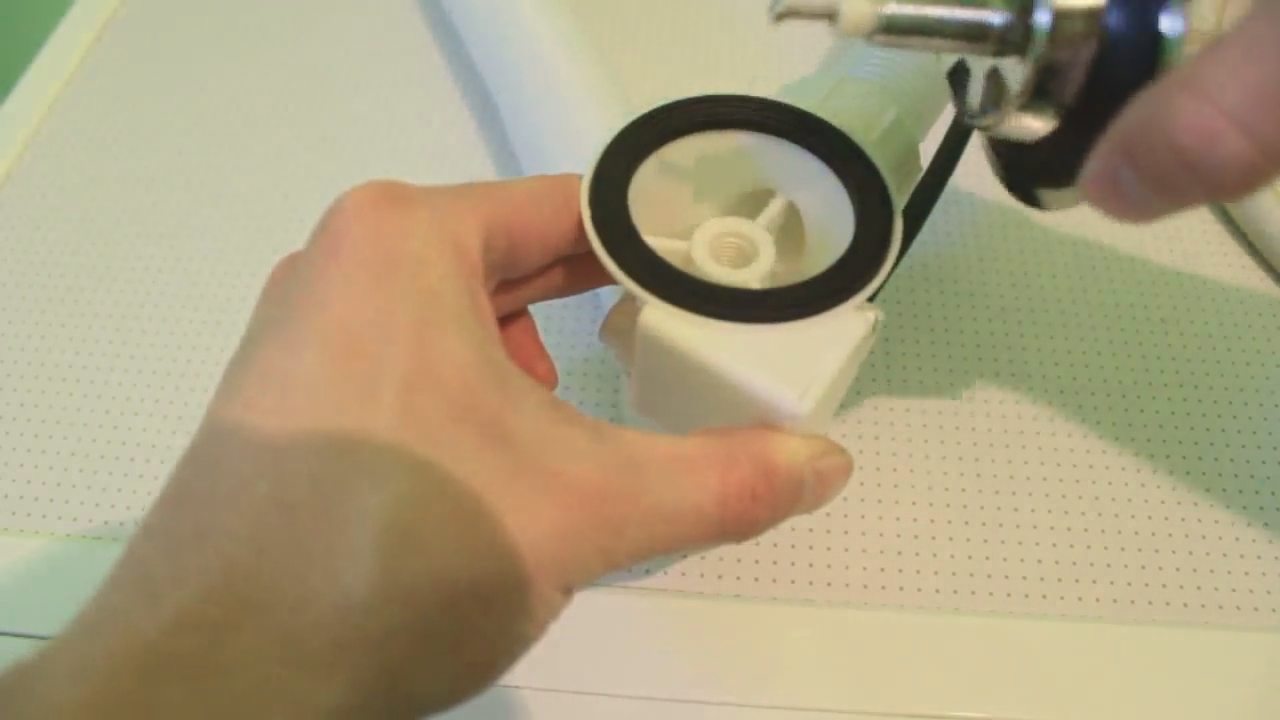

	Разбираем трап. Выкручиваем пробку из горловины трапа. Откручиваем верхнюю часть вентиля.
	Устанавливаем трап и вентиль. Трап вставляем в сливное отверстие в нижней части поддона. В боковой части поддона предусмотрено отверстие под вентиль. Устанавливаем в этом отверстии вентиль и проверяем его связь с крышкой трапа.

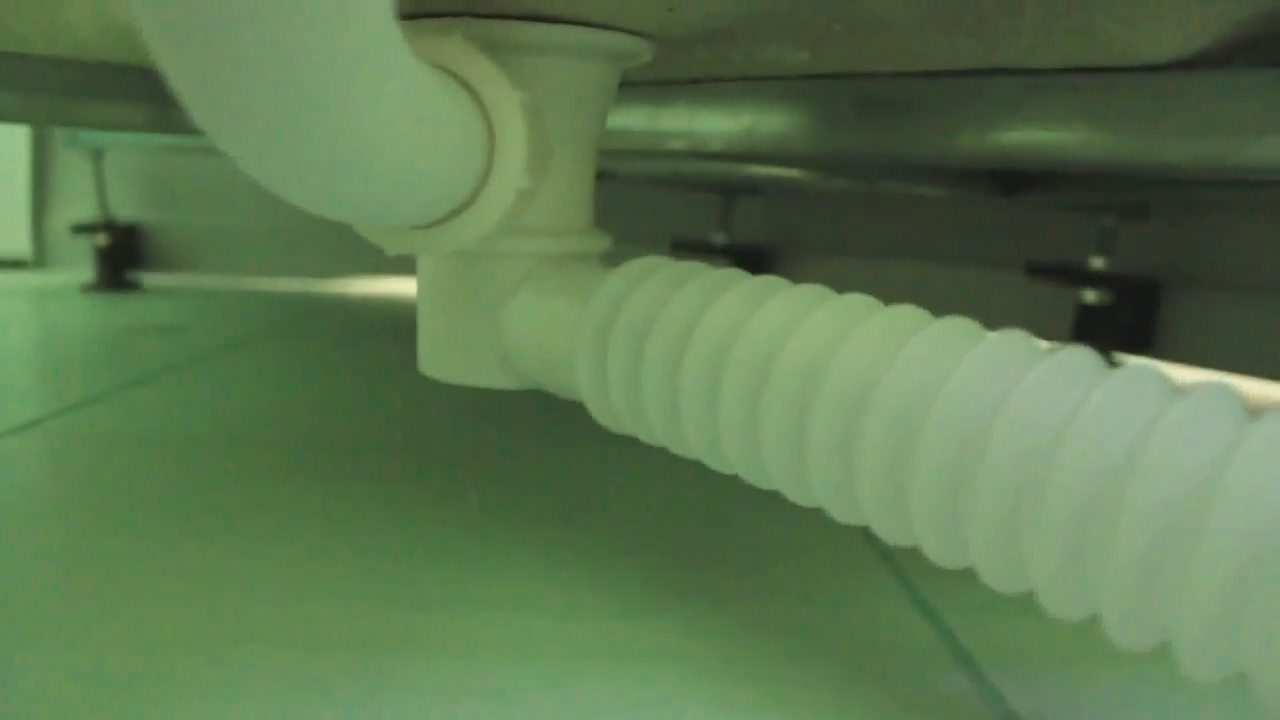

	Подключаем трап к сифону. В нижней части поддона к трапу присоединяем сифон, от которого отводим гофрированный шланг к сливному отверстию канализации.

Замешайте гипсовую затирку на жидком стекле, и на несколько лет можно будет забыть о коричневых пятнах в межплиточных швах

В непосредственной близости от поддона рекомендую выполнить дополнительную гидроизоляцию стен и пола. Например, если стены и пол отделаны керамической плиткой, при заделке швов можно использовать не простую затирку, а раствор затирки с добавлением жидкого стекла.

Финишный этап сборки

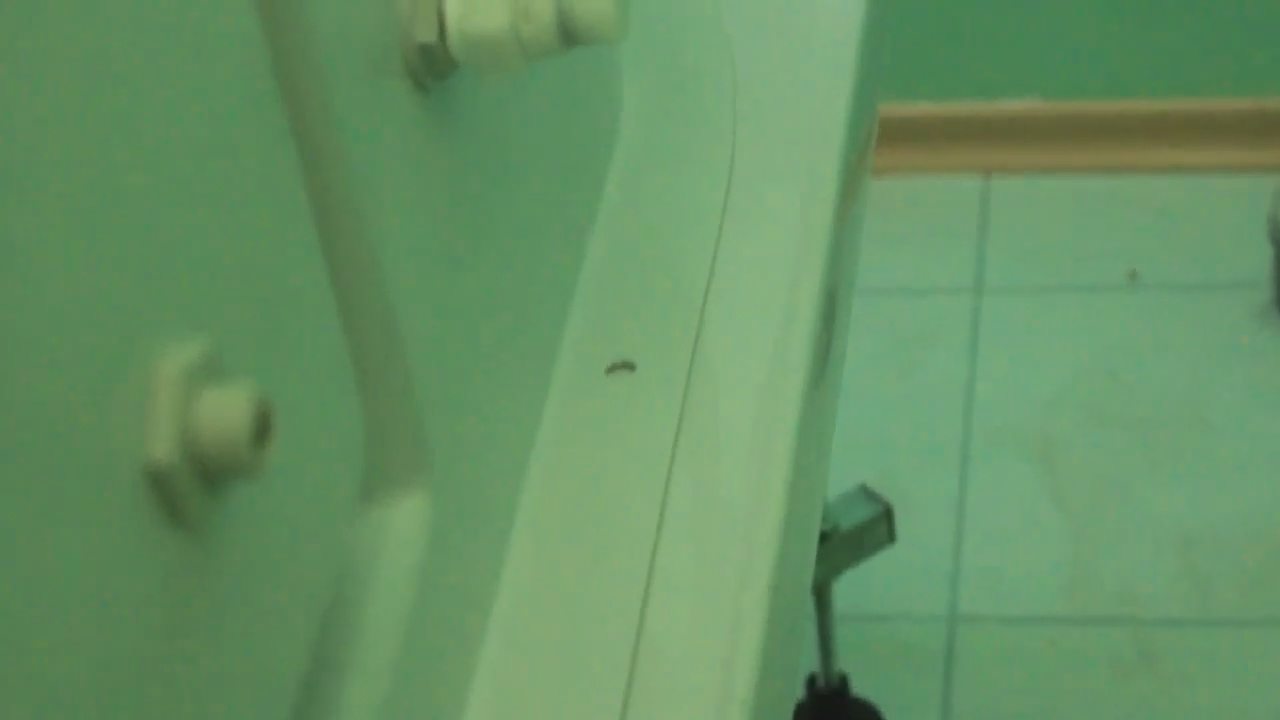

Проверьте работу душа после окончательной сборки, а затем осмотрите кабину по периметру, из-под нее не должна сочиться вода

В ходе ранее перечисленных этапов были собраны и подготовлены к установке все конструктивные элементы кабины. Осталось все подготовленные детали соединить, и кабина своими руками будет готова к эксплуатации.

Иллюстрация	Описание этапа
	Установка угловой стенки. Устанавливаем угловую стенку поверх поддона. Позиционируем угловую стенку с изнанки, так, чтобы она равномерно прилегала к краям поддона. Стенку крепим болтами, которые идут в комплекте.

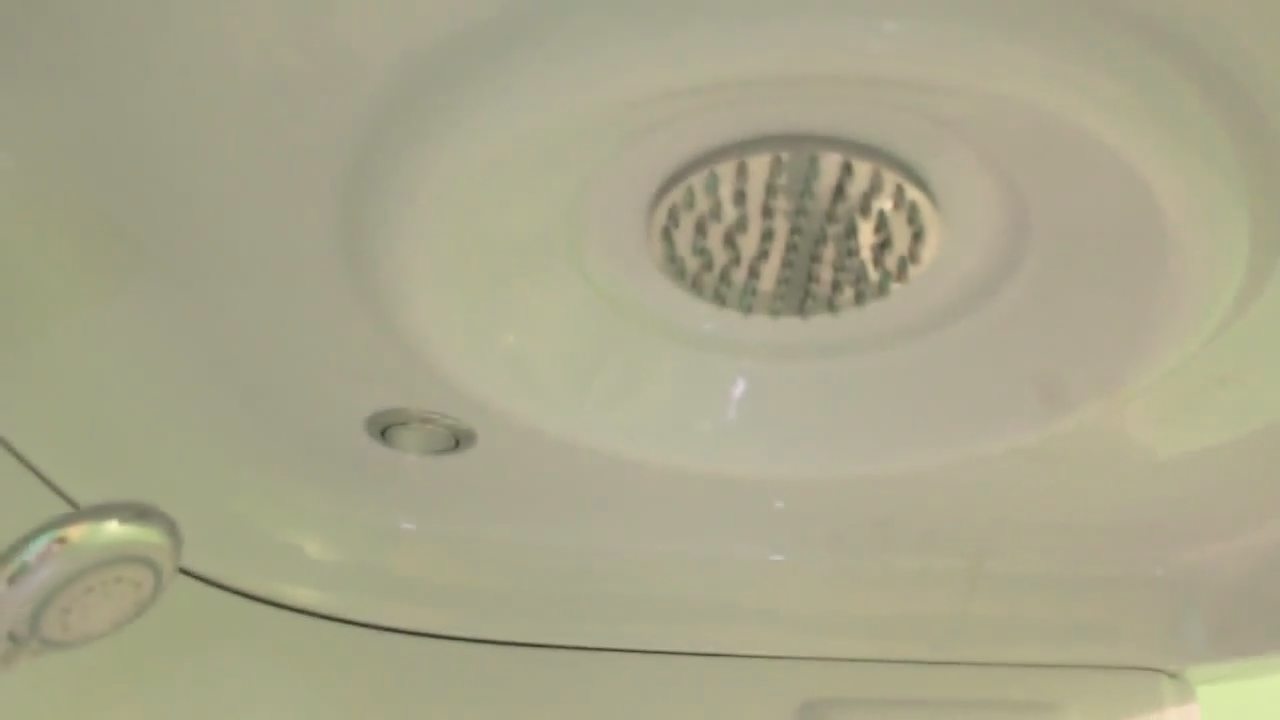

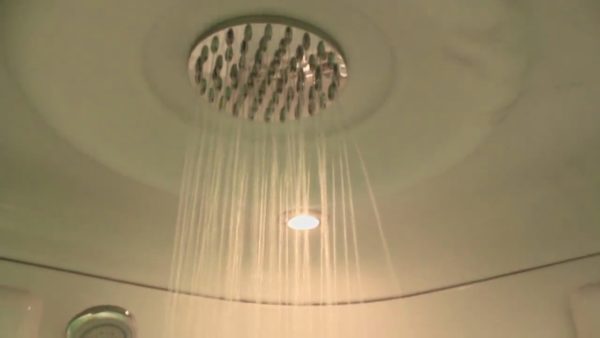

	Установка крыши. Поверх угловой стенки устанавливается крыша с встроенным освещением и душем. Крыша крепится болтами через монтажные отверстия в верхнем бортике стенки.

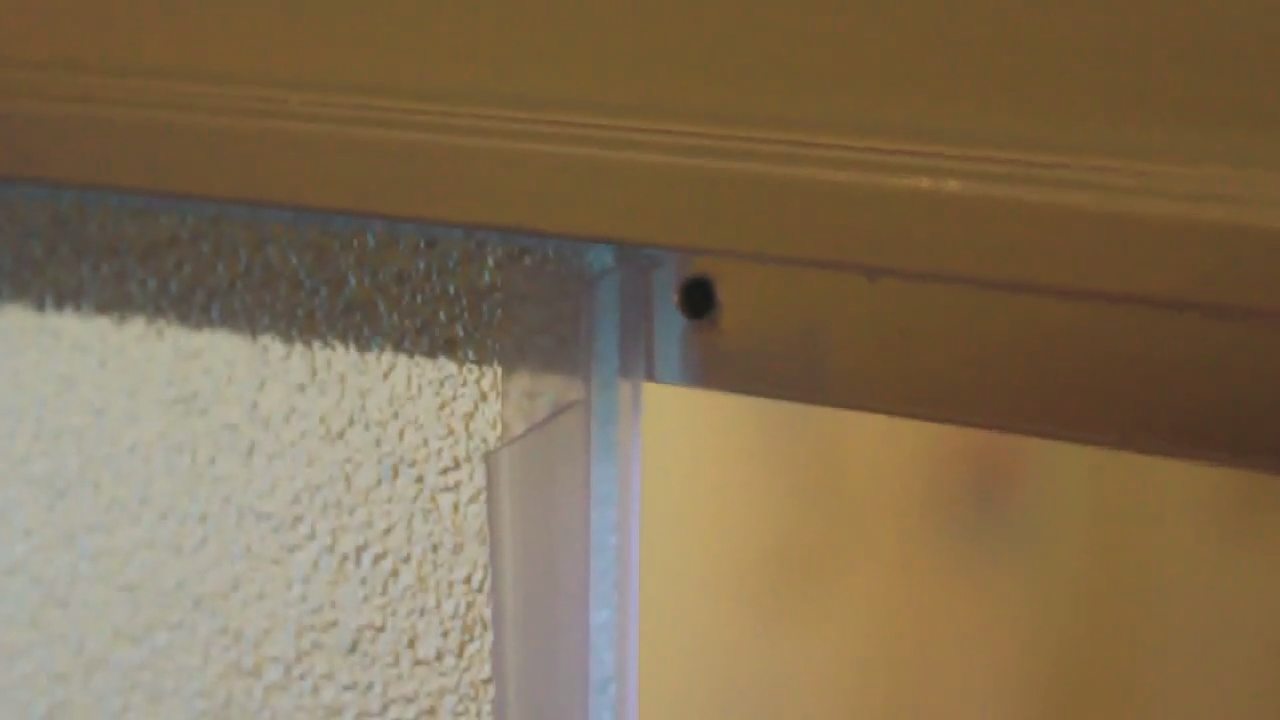

	Установка сдвижной двери. Блок сдвижных дверей устанавливается в передней части конструкции. Блок крепится шурупами, которые проходят через сквозное отверстие в направляющем профиле, и входят в крышу и в поддон.
	Подсоединение всех систем. Душ в крыше, через шланг, подсоединяется к смесителю. Смеситель с обратной стороны угловой стенки подключается к подаче воды. Динамики и освещение подсоединяются к блоку управления.

Заключение

Теперь вы знаете, как самому сделать душевую кабину из купленного набора деталей. Инструкции в статье универсальные, следуя им вы сможете собрать любую пластиковую кабину для душа. Рекомендую к просмотру видео в этой статье. Если остались вопросы, задавайте их в комментариях.
