Как выбрать стабилизатор напряжения для частного дома и квартиры

Подаваемая в наши дома электроэнергия не отличаются стабильностью. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что можно с этим сделать — поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем, отдельно взятом «куске» сети все будет хорошо (если электрический стабилизатор правильно выбрать).

Выбор по техническим характеристикам

Содержание статьи

  • 1 Выбор по техническим характеристикам
    • 1.1 По количеству фаз
    • 1.2 Выбор мощности
    • 1.3 Точность стабилизации
    • 1.4 Диапазон входного напряжения: предельный и рабочий
    • 1.5 Нагрузочная  и перегрузочная способность
  • 2 Виды, плюсы, минусы
    • 2.1 Электронные (симисторные)
    • 2.2 Электромеханические
    • 2.3 Феррорезонансные
    • 2.4 Инверторные
  • 3 Какой стабилизатор лучше
  • 4 Выбор производителя и цены

Чтобы выбрать стабилизатор, сначала определитесь, будете вы его ставить на весь дом/квартиру или на какое-то определенное устройство(группу устройств). По идее, если есть проблемы с напряжением, лучше поставить стабилизатор напряжения для дома на входе, чтоб все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно солидных денег — не менее 500$. Так что расходы немалые. Такой подход оправдан, если броски значительные, то это — лучший выход, так как техника может выйти из строя.

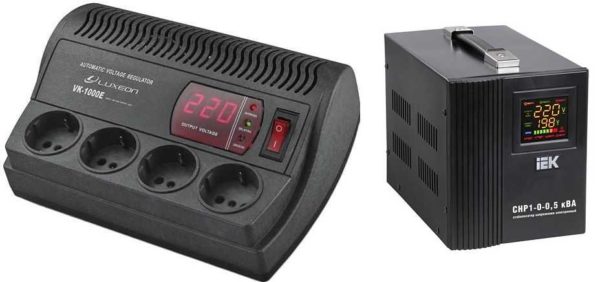

Локальные и общие стабилизаторы — первое с чем надо определиться

Если напряжение «гуляет» в небольших пределах и большая часть техники работает нормально, а проблемы есть только у какой-то части более чувствительной аппаратуры, имеет смысл поставить локальные стабилизаторы — на конкретные линии или на отдельные устройства.

По количеству фаз

Питание в доме может быть однофазным и трехфазным. С однофазными (на 220 В) все ясно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, есть варианты:

  • Если есть аппаратура, которая подключается сразу к трем фазам, то стабилизатор напряжения для дома нужен трехфазный.

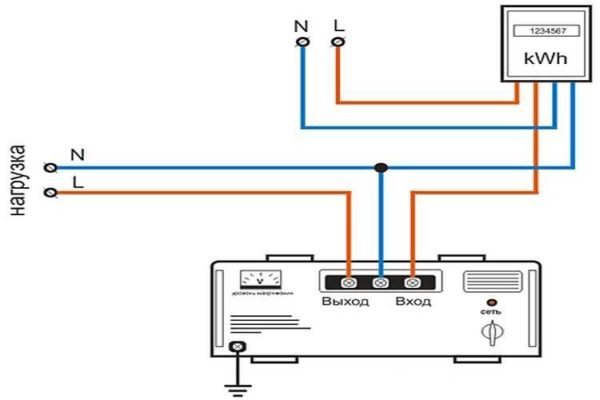

    Схема подключения стабилизатора к однофазной цепи

  • Если аппаратура подключается только к одной из фаз, нужны однофазные стабилизаторы на каждую из фаз. Причем мощность их не обязательно должны быть одинаковой, так как нагрузка обычно распределена неравномерно.

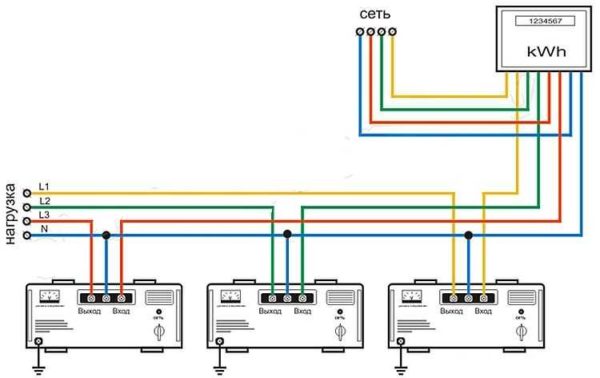

    На трехфазные цепи можно поставить три однофазных

Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но определиться надо обязательно.

Выбор мощности

Чтобы выбрать стабилизатор напряжения для дома, первым делом надо рассчитать его мощность. Проще всего ее определить по автомату, который стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитываем мощность: 40 А * 220 В = 8,8 КВа. Чтобы агрегат не работал на пределе возможностей, берут запас по мощности 20-30%. Для данного случая это будет 10-11 КВа.

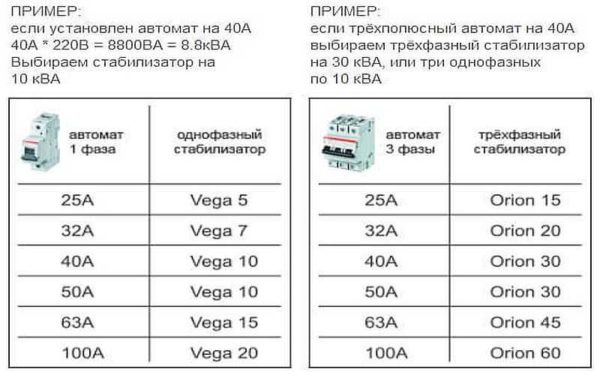

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключаемых к нему приборов

Также рассчитывается мощность локального стабилизатора, который ставим на отдельный прибор. Но тут в расчет берем максимальный потребляемый ток (есть в характеристикам). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть мотор (холодильник, например), то надо учитывать пусковые токи, которые в разы превышают нормативные. В этом случае рассчитанные параметры умножают на 2 или 3.

При подборе мощности не путайте кВА с кВт. Если коротко, то 10 кВА при наличии на нагрузке емкостей и индуктивностей (то есть для реальных сетей практически всегда) не равны 10 кВт. Цифра реальной нагрузки меньше, а насколько меньше — зависит от коэффициента индуктивности (может также быть в характеристиках).  Под конкретный прибор рассчитать все просто — надо умножить на коэффициент, а вот для сети все сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Примерно такова реактивная составляющая в среднем.

Точность стабилизации

Точность стабилизации показывает, насколько «ровным» будет напряжение на выходе. Приемлемым считается +-5%. С таким допуском нормально работает отечественная техника, а вот для импортной надо лучше стабилизированное напряжение. Итак, все стабилизаторы, которые имеют точность меньше +-5% — это замечательно, все что хуже — лучше не покупать.

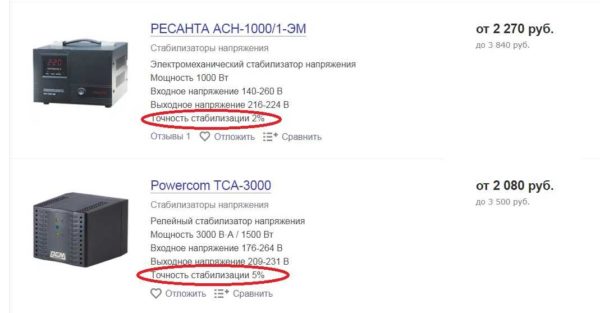

Точность стабилизации — один из первых параметров, на которые надо обратить внимание

Диапазон входного напряжения: предельный и рабочий

В характеристиках есть две строчки: предельный диапазон входного напряжения и рабочий. Это две разные характеристики, которые отображают разные параметры устройства. Предельный диапазон — это тот, при котором устройство будет хоть как-то корректировать напряжение. Оно не всегда вытянет его до нормы, но хотя-бы не отключится.

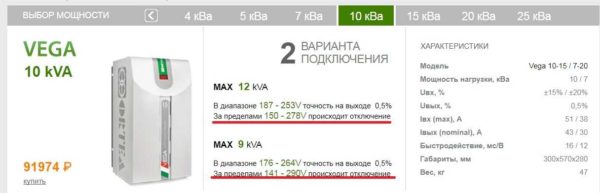

Предельный диапазон указывают не всегда, но есть рабочий

Рабочий диапазон входного напряжения — это, как раз, тот разбег, при котором устройство должно выдавать заявленные параметры (с той самой точностью стабилизации).

Нагрузочная  и перегрузочная способность

Очень важная характеристика, на которую надо обязательно обращать внимание. Нагрузочная способность показывает какую нагрузку может «потянуть» стабилизатор напряжения для дома при работе на нижней границе. Есть такие модели, которые выдают заявленную мощность на 220 В. То есть тогда, когда она совсем не нужна. А вот на нижнем пределе в 160 В могут работать только с половинной нагрузкой. Результат — работая при пониженном напряжении он может перегореть. Даже если вы взяли его с запасом мощности.

Нагрузочную и перегрузочную способность надо запрашивать дополнительно. Обычно в технических характеристиках ее нет

Перегрузочная способность не менее важна. Она показывает, как долго может он работать с превышением нагрузки. Параметр важен даже если оборудование вы брали с хорошим запасом по мощности. По этому параметру можно опосредованно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем более надежно оборудование.

Виды, плюсы, минусы

Стабилизаторы напряжения есть разных видов, делают их из компонентов разного типа — электромеханических, электронных. Часть из них имеет электро-механическое управление, часть-электронное. Чтобы правильно подобрать оборудование, надо иметь представление о достоинствах и недостатках.

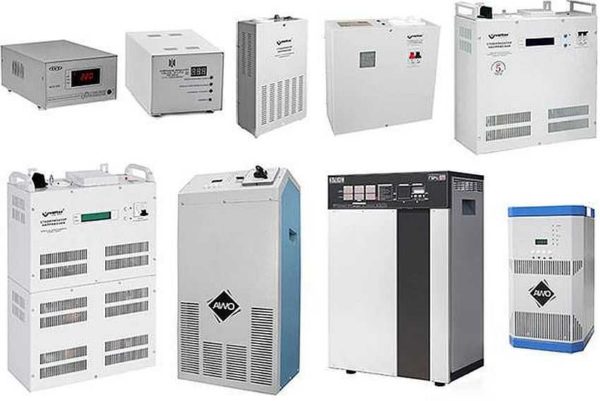

Видов и типов стабилизаторов напряжения для дома много….

Электронные (симисторные)

Собираются на симисторах или термисторах. Имеют несколько ступеней регулировки, которые подключаются/отключаются в зависимости от входного напряжения. Переключение может происходить при помощи электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (при срабатывании есть звук).

К плюсам электронных стабилизаторов относят высокую скорость реакции (время включения одной ступени около 20 мсек). Электронные ключи срабатывают очень быстро, подключая нужное количество ступеней коррекции или отключая их. Второй положительный момент — тихая работа. Шуметь тут нечему — работает электроника.

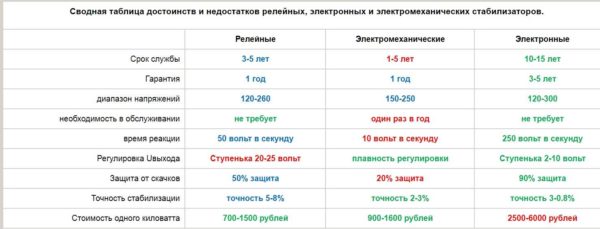

Сравнение основных типов стабилизаторов

Минусы тоже есть. Первый — низкая точность стабилизации. В этой категории вы не найдете моделей, который выдают напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность довольно высока. Второй недостаток — высокая цена. Симисторы стоят немало, а их столько, сколько ступеней. То есть, чем больше ступеней и вше точность регулировки, тем дороже будет оборудование.

Электромеханические

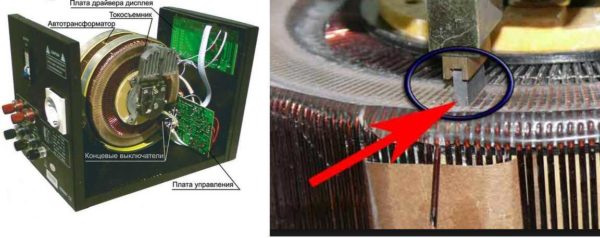

Собираются на основе электромагнитной катушки, по которой бегает бегунок. Положение бегунка изменяется при помощи мотора или реле. Плюс электромеханического стабилизатора — невысокая цена и высокая точность стабилизации. Недостаток — низкое быстродействие — параметры меняются медленно. Второй минус — довольно громкая работа.

Аппараты с мотором работают тише, но корректировка происходит медленно. Среднее время реакции — 20 В за 0,5 секунды. При резких скачках аппарат просто не успевает изменять напряжение. Есть у стабилизаторов этого типа еще одна неприятность — перенапряжение. Возникает, в той ситуации, когда ранее упавшее напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате на выходе имеем скачок, прием бывает он до 260 В, а это губительно для техники. Для того чтобы избежать подобной ситуации, на выходе ставят защиту по напряжению (автомат по напряжению), который просто отключает питание.

Электро-механические — недорогие, надежные, но с малой скоростью коррекции

Если электромеханический стабилизатор напряжения для дома собран на основе реле, время срабатывания меньше, но при работе они шумят, да и регулировка не плавная а ступенчатая. Это значит, что они имеют более низкую точность стабилизации. Зато нет перенапряжения и нет необходимости думать о дополнительной защите. Чтобы не путаться, эти устройства называют релейные стабилизаторы именно так они описаны в большинстве случаев.

Есть и еще один не самый приятный момент у электромеханических стабилизаторов напряжения для дома или квартиры: они быстрее изнашиваются, требуют регулярной профилактики (раз в пол года).

Феррорезонансные

Это самые громоздкие из стабилизаторов. Имеют малое время отклика, высокую надежность и стойкость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.

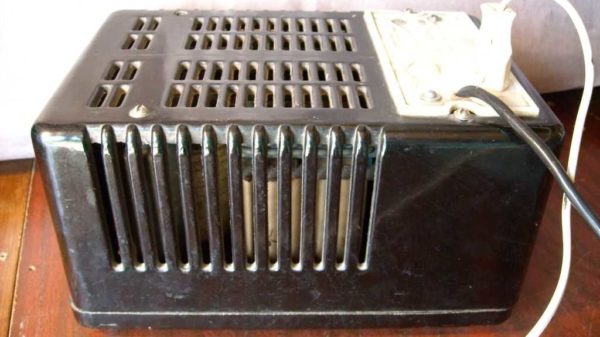

Ферро-резонансные стабилизаторы напряжения не слишком популярны из-за больших габаритов и массы

Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменений частоты в сети, отличается большой массой и габаритами. Обычно используется как первая ступень стабилизации, если одним устройством добиться нормального напряжения не получается.

Инверторные

Это один из видов электронных приборов, но его работа и внутреннее устройство очень сильно отличаются от описанных выше, потому эта группа рассматривается отдельно.

В инверторных стабилизаторах напряжения происходит двойное преобразование сначала переменный ток превращается в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где и происходит его стабилизация. В результате на выходе имеем идеальную синусоиду со стабильными параметрами.

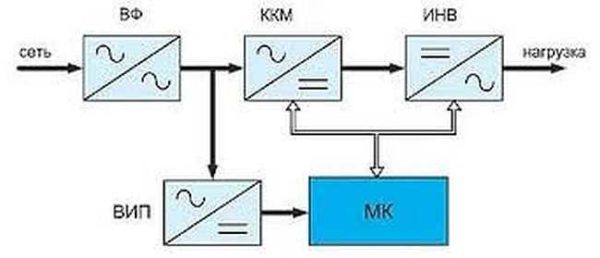

Блок-схема инверторного стабилизатора напряжения

Инверторный стабилизатор напряжения для дома это, пожалуй, лучший на сегодня выбор. Вот его плюсы:

  • Широкий рабочий диапазон стабилизации. Нормальный показатель  — от 115-290 В.
  • Малое время отклика — задержка составляет несколько миллисекунд.
  • Высокая точность стабилизации: средние показатели в классе 0,5-1%.
  • На выходе идеальная синусоида, что важно для некоторых видов техники (газовых котлов, например, стиральных машин последнего поколения).
  • Подавление помех любого характера.
  • Небольшие размеры и масса.

По цене это не самое дорогое оборудование — стоят они примерно столько же, сколько и релейные и почти в два раза ниже электронных. При этом качество преобразования у инверторных агрегатов намного выше.

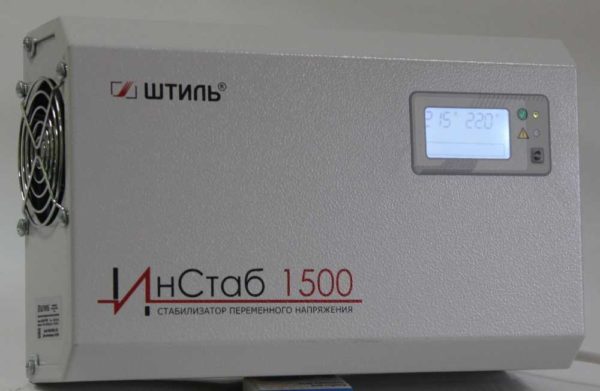

Российский производитель ШТИЛЬ выпускает инверторные стабилизаторы напряжения для дома и дачи

Недостаток у этого оборудования один: при работе элементы сильно греются. Для охлаждения в корпус встраиваются вентиляторы, которые издают негромкое жужжание. Если стабилизатор напряжения выбираете для квартиры, ставят его обычно в коридоре, так что шум может быть слышен. В частных домах возможностей по выбору места установки больше, так что вполне реально найти такое, где шум мешать не будет.

Какой стабилизатор лучше

Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования  — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:

  • Скачки по питанию частые, резкие. Напряжение то падает, то становится выше требуемого. Для такой ситуации необходимо высокое быстродействие и отсутствие возможности перенапряжения. Такими свойствами обладают электронные и инверторные стабилизаторы.
  • Напряжение в сети часто понижается, до нормы практически не дотягивает. Тут важен широкий рабочий диапазон. Из недорогих моделей подходят электромеханические и релейные, из более дорогих все тот же инверторный.

    Чтобы проще было выбрать, какой стабилизатор напряжения лучше

  • Купили новую технику, а она не хочет работать, выдает ошибку по питанию. Лучший вариант тут — инверторный агрегат Он не только напряжение дотянет, но и синусоиду выдаст идеальную, а это для электроники важно.

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.

Выбор производителя и цены

Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.

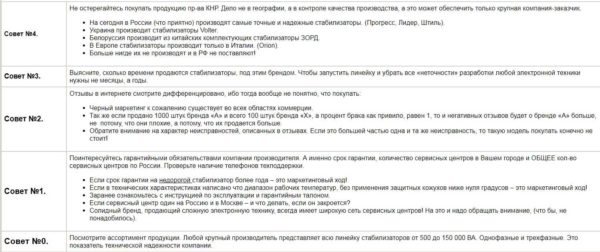

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.

Название ТипРабочее входное напряжение Точность стабилизацииТип размещения Цена Оценка пользователей по 5-балльной шкалеПримечания

RUCELF SRWII-12000-Lрелейный140-260 В3,5%настенный270$4,0

RUCELF SRFII-12000-Lрелейный 140-260 В3,5%напольное270$5,0

Энергия Hybrid СНВТ-10000/1гибридный144-256 В3%напольное300$4,0на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех

Энергия Voltron PCH-15000релейный100-260 В10%напольное300$4,0

RUCELF SDWII-12000-Lэлектромеханический 140-260 В1,5%настенное330$4,5

РЕСАНТА ACH-10000/1-ЭМэлектромеханический 140-260 В2%напольное220$5.0

РЕСАНТА LUX АСН-10000Н/1-Црелейный140-260 В8%настенное150$4,5синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех

РЕСАНТА ACH-10000/1-Црелейный140-260 В8%напольное170$4.0синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех

Otea Vega 10-15 / 7-20электронный187-253 В0,5%напольное1550$5,0

Штиль R 12000электронный155-255 В5%напольное 1030$4,5

Штиль R 12000Cэлектронный155-255 В5%напольное 1140$4.5

Энергия Classic 15000электронный125-254 В5%настенное830$4,5

Энергия Ultra 15000электронный138-250 В3%настенное950$4,5

СДП-1/1-10-220-Тэлектронный инверторный176-276 В1%напольное1040$5синусоида без искажений

Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.
