Как выбрать проточный электроводонагреватель

Наличие горячей воды — один из непременных атрибутов комфортной жизни. Горожане настолько привыкли к таким условиям, что временное отключение ГВС становится приносит массу неудобств. Так же не хватает горячей воды за городом, на дачах. Решить данную проблему может электрический проточный водонагреватель. Это устройство может снабжать горячей водой не только на временной, но и на постоянной основе:  можно построить систему горячего водоснабжения частного дома.

Принцип, устройство и особенности работы

Содержание статьи

  • 1 Принцип, устройство и особенности работы
  • 2 Виды и подключение к водопроводу и электричеству
    • 2.1 Подключение напорного водонагревателя к водопроводу
    • 2.2 Подключение безнапорного к воде
    • 2.3  Электрическое подключение
  • 3 Тип управления
  • 4 Выбор электрического проточного водонагревателя по мощности
  • 5 Подбор по расходу воды (производительности)
  • 6 Что может предложить рынок

Электрический проточный водонагреватель — небольшое по размерам устройство, которое нагревает протекающую через него воду. Нагревательный элемент — ТЭН (трубчатый электронагреватель) или открытая спираль. Чаще встречаются нагреватели с ТЭНами — они более безопасны и заменяется греющий элемент проще. В очень компактных моделях — насадках на кран и т.п. — ставить ТЭН просто некуда, потому используется открытая спираль.

Устройство включается в работу при появлении потока (открывается кран), отключается когда поток пропадает. Заданная температура набирается за несколько секунд, после чего поддерживается постоянно (при достаточной мощности нагревательного элемента).

Внешне обычный проточный электроводонагреватель — это небольшой пластиковый корпус, подключенный к холодной воде и электричеству. Имеет один выход для горячей воды. В зависимости от назначения, может снабжать горячей водой одну (индивидуальные) или несколько (системные) точек разбора.

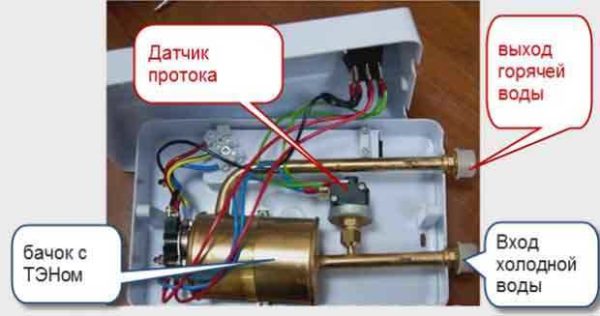

Из каких деталей состоит электрический проточный водонагреватель

Строение проточного водонагревателя несложное, есть следующие элементы:

  • Вход холодной воды. Подключается к водопроводу, обычно — гибким шлангом в оплетке.
  • Датчик потока. Отслеживает появление воды в устройстве (кран открыли) и включает ТЭН. Он же отключает нагрев при пропадании потока (кран закрыли).
  • Бачок с нагревательным элементом. Небольшая емкость, внутри которой располагается нагревательный элемент, изогнутый в виде спирали. Именно тут происходит нагрев воды.
  • Выход горячей воды. От бачка с водой идет трубка, по которой отводится нагретая вода.

Как видите, устройство простое. Есть еще на крышке панель управления, куда выведены проводники от датчика потока, и ТЭНа — чтобы можно было корректировать режим работы и отслеживать состояние прибора (индикация включения).

Виды и подключение к водопроводу и электричеству

Есть два основных вида проточных электроводонагревателей: напорные и безнапорные. Напорные называются еще системными и в названии часто имеют слово Sistem. Они подключаются в разрыв водопроводной трубы, как правило, имеют большую мощность и могут обеспечить горячей водой две и более точки водоразбора.

Безнапорные или индивидуальные проточные водонагреватели подключаются как обычная бытовая техника — через гибкий шланг или отводом водопроводной трубы. Снабжают подогретой водой одну точку, имеют относительно небольшие мощности (3-7 кВт) и невысокую стоимость. Существуют они в разных формах:

  • в виде отдельного прибора (чаще всего — прямоугольная пластиковая коробка), который закрепляется рядом с мойкой или душем;
  • насадки на кран;
  • кран с элеткроподогревом воды.

    Электрический проточный кран для нагрева воды

Если вам необходимо переждать несколько недель отключения горячего водоснабжения, можно поставить индивидуальный безнапорный электрический проточный водонагреватель любого вида. Если же снабжение горячей водой требуется постоянное, более рациональной будет установка напорного агрегата.

Подключение напорного водонагревателя к водопроводу

Напорные или системные электроводонагреватели подключаются к существующей системе водоснабжения в разрыв трубы. Они врезаются при помощи тройника, который устанавливается до первого ответвления. На входе холодной и горячей воды ставятся отсечные шаровые краны. Они отключают прибор, если есть централизованное горячее водоснабжение. Еще эти краны нужны для того, чтобы при необходимости устройство можно было снять для ремонта или замены.

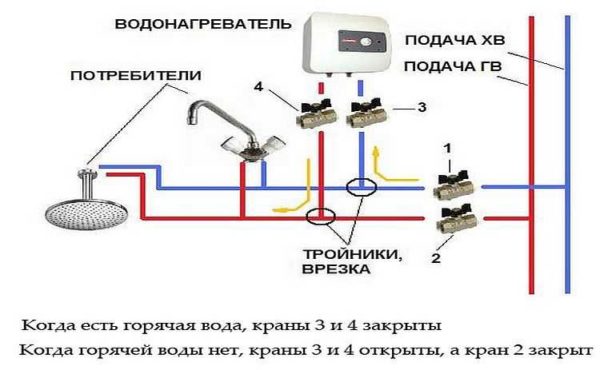

Подключение системного электрического проточного водонагревателя к водопроводу

Качество водопроводной воды оставляет желать лучшего и врезать нагреватель лучше после фильтра. Если фильтра на входе в квартиру нет, его желательно установить или сразу после ответвления на квартиру, или уже перед водонагревателем.

В частном доме такой агрегат будет работать при наличии насосной станции или собранной самостоятельно системы с гидроаккумулятором. Врезается он после всех фильтров, с выхода идет разводка на потребителей.

Подключение безнапорного к воде

Безнапорный (индивидуальный) электрический проточный водонагреватель стандартного вида подключается как обычный бытовой прибор. Должен быть отвод от водопровода с краном и резьбой на конце. При помощи гибкого шланга в оплетке устройство соединяется с водопроводом.

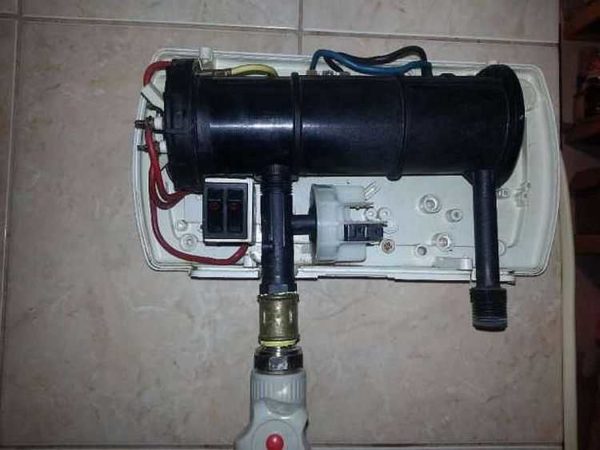

Как подключить к водопроводу безнапорный нагреватель

Насадки на кран для нагрева воды — немногочисленная группа. Они в основном накручиваются на резьбу на конце излива (гусака). Для этого сначала откручивается сетка, которая обычно там установлена.

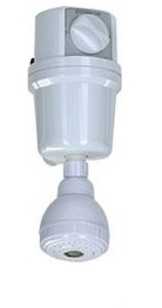

Насадка на кран для нагрева воды Polaris SMART P 5.5

Еще некоторое время тому назад их было довольно много, но отличались они невысокой эффективностью. Сама насадка имеет солидные размеры и на низкий кран ее не прицепишь — мешает. К тому же на рынке появились краны с электроподогревом воды, которые лучше греют воду, имеют возможность регулировки температуры и более удобны в обращении. Они устанавливаются на место обычного крана на мойке или раковине. Единственное чем отличается установка — необходимостью электрического подключения.

 Электрическое подключение

Любой электрический проточный водонагреватель — устройство мощное и требует наличия отдельной линии электропитания. В качестве исключения можно подключить в линию, которая идет на электроплиту — линия по параметрам подходит. Только в этом случае надо следить, чтобы плита и проточный водонагреватель не включались в работу одновременно, иначе автомат сработает по перегрузке.

Подключение проточного электроводонагревателя стандартное — от щитка фаза из ноль заводятся на двухконтактное УЗО (обязательно разрывать и фазу и ноль), затем фаза заводится еще и на автомат и только после этого подается к потребителю.

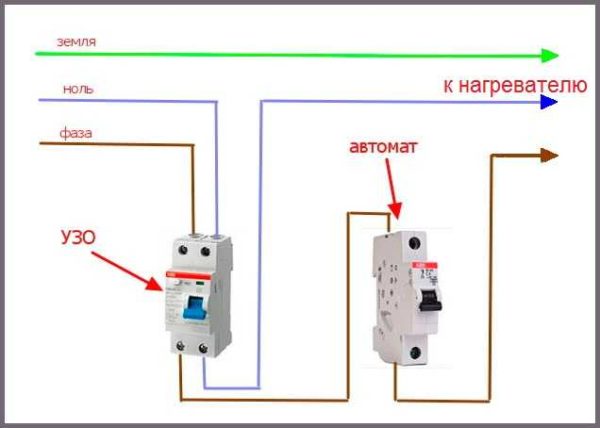

Подключение проточного водонагревателя к электричеству

Само подключение может выполняться через трехконтактную вилку с розеткой с обязательным подключением заземления. Можно также установить контактную пластину или подключить кабель напрямую на соответствующие входы нагревателя.

Тянут линию электропитания медным проводом (моножила):

  • до 7 кВт сечение 3,5 мм;
  • от 7 до 12 кВт — 4 мм.

Автомат подбирают по максимальному потребляемому току (есть в технических характеристиках). Берут ближайший больший номинал (если взять меньший будет много лишних срабатываний — каждый раз при переходе на максимальную мощность). УЗО берут на ступень выше по номиналу, ток утечки — 10 мА.

Подробнее о подборе номиналов автоматов защиты тут.

Тип управления

Корректировать работу электроводонагревателя (изменять степень нагрева) можно при помощи нескольких регуляторов, которые располагаются на панели управления. Управление бывает гидравлическим и электронным.

Электрический проточный водонагреватель с гидравлическим управлением нагревает воду на определенное количество градусов.  Он включается всегда с максимальной мощности, даже в том случае, если у него есть несколько разных режимов нагрева. И даже если перед выключением был выставлен один из режимов, включится он снова с максимума.

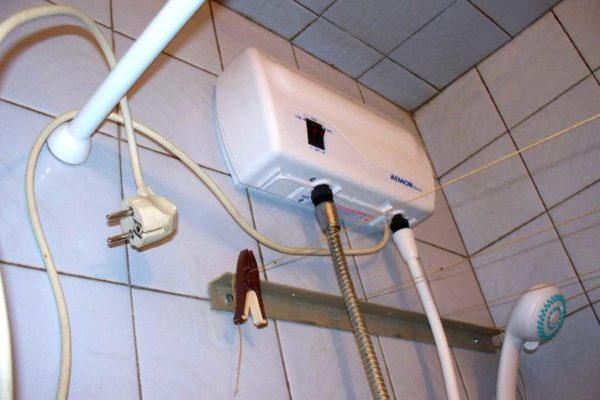

Один из вариантов установки в душе

Есть у него и еще одна особенность — нагревается вода на определенное количество градусов. Изменять степень нагрева надо вручную — переключая режимы после включения. Причем максимальная дельта температур, чаще всего, 25°C. То есть, если на входе вы имеете воду +5°C, то на выходе такого устройства теплее чем +30°C она быть просто не может (при полном протоке). Это не значит, что агрегат сломался или работает неправильно. Это значит, что он теплее сделать просто не может. Можно слегка исправить ситуацию уменьшив напор, тогда можно добиться некоторого повышения температуры, но полноценно горячую воду в таких условиях от такого агрегата вы не получите.

Установки с электронным управлением обычно имеют большую мощность и ощутимо более высокую цену. Это из-за того что в них установлены нагревательные элементы с многоступенчатой регулировкой мощности, а они более дорогие. Кроме того «начинка» такого аппарата сложнее — имеется несколько датчиков, кроме того содержит еще и микропроцессор, который обрабатывает данные и регулирует работу нагревателей. Если по мощности агрегат выбран верно, он сможет поддерживать заданную температуру (обычно до 40°С) с отклонением в один градус.

Выбор электрического проточного водонагревателя по мощности

Какой бы тип электроводонагревателя вы не выбрали, необходимо правильно подобрать его мощность. Правильно, в данном случае, это так, чтобы он оправдал ваши ожидания. Проще всего ориентироваться на количество кранов, которые будут требовать одновременного снабжения горячей водой:

  • Электрический проточный нагреватель мощностью до 8 кВт стабильно обеспечит горячей водой одну точку водоразбора. Если их в системе несколько, остальные должны быть выключены, иначе температура заметно снижается.
  • При мощности от 8 кВт до 12 кВт стабильную температуру можно поддерживать уже в двух кранах.
  • При мощности от 13 кВт можно подать горячую воду в три точки водоразбора.

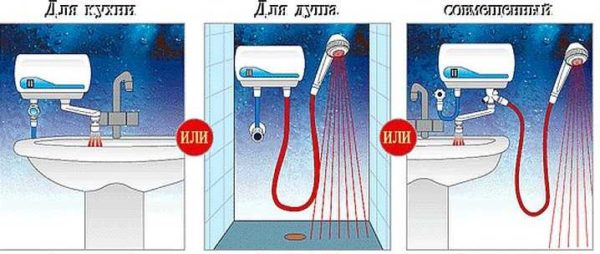

    Варианты комплектации индивидуальных электрических проточных воднагревателей

Такие мощности выдерживают далеко не все электросети. Часто суммарная выделенная мощность на дом или квартиру намного меньше. В таком случае стоит рассмотреть возможность установки менее мощных индивидуальных проточных водонагревателей или накопительного. Отличный вариант — газовая колонка, но он для тех, у кого есть возможность подключения к газовой магистрали.

Подбор по расходу воды (производительности)

Выбрать электрический проточный водонагреватель можно по требуемому расходу. Есть нормы расхода горячей воды для разных потребителей. Сложив требуемый расход для вашего случая вы получите желаемую цифру. Итак, средний расход:

  • умывальник  и мойка со смесителем по 2-4 л/мин;
  • ванна со смесителем 3,5 л/с;
  • душ 5 л/мин.

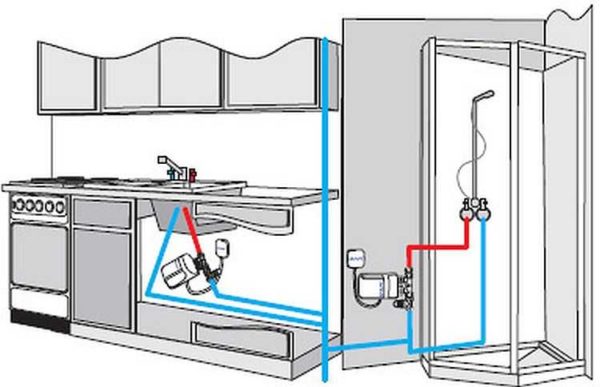

    Один из вариантов подключения

При выборе у вас должно совпадать и значение мощности и расход. В этом случае вода во всех точка расхода, которые могут работать одновременно, будет подаваться с заданной температурой. Если нет, придется следить за тем, чтобы одновременно был открыт только один кран.

Что может предложить рынок

Выбор электрических проточных водонагревателей как минимум, большой… Запросто можно растеряться. На что стоит обратить внимание кроме мощности и производительности? На материал, из которого изготовлен бачок и ТЭН. Бачок может быть медным, нержавеющим и пластиковым. Данная информация предоставляется не всеми производителями, но если ее нет, скорее всего начинка — из пластика. Он, конечно, термостойкий, но не настолько надежный как металлы.

Также обращайте внимание на минимальное и максимальное давление холодной воды, при котором агрегат может работать. Есть капризные модели, для подключения которых на наши сети требуется установить редуктор.

НазваниеМощность РазмерыПроизводительностьКоличество точекТип управленияРабочее давлениеЦена

Thermex System 8008 кВт270*95*170 мм6 л/мин1-3гидравлический0,5-6 Бар73$

Electrolux Smartfix 2.0 TS (6,5 kW)6,5 кВт270*135*100 мм3,7 л/мин1гидравлический0,7-6 Бар45$

AEG RMC 757,5 кВт200*106*360 мм1-3электронное0,5-10 БАр230$

Stiebel Eltron DHM 33 кВт190*82*143 мм3,7 л/мин1-3гидравлическое6 Бар290$

Эван B1 — 9,459,45 кВт 260*190*705 мм 3,83 л/мин1механическое0,49-5,88 Бар240$

Electrolux NPX 8 Flow Active8,8 кВт226*88*370 мм4,2 л/мин1-3электронное0,7-6 Бар220$

Отдельно стоит поговорить о кранах с электрическим подогревом воды. Их еще называют кран-водонагреватель. Они появились не так давно, но быстро завоевывают популярность, так как удобны в использовании, просто подключаются.

НазваниеТип управления Диапазон нагрева Рабочее давлениеПодсоединительный размер Мощность / напряжениеМатериал корпусаЦена

ATLANTA ATH-983автоматический 30-85°Cот 0,05 до 0,5МPa1/2″3 кВт / 220 Вкерамика40-45$

Акватерм KA-002механическоедо +60°Cот 0,04 до 0,7 МПа1/2″3 кВт / 220 Вкомпозитный пластик80$

Акватерм KA-26механическоедо +60°Cот 0,04 до 0,7 МПа1/2″3 кВт / 220 Вкомпозитный пластик95-100$

Delimanoавтоматический до +60°C0.04 — 0.6 МПа1/2″3 кВт/220-240 Впластик, металл45$

L.I.Z. (Delimano)гидравлическийдо +60°C0.04-0.6 МПа1/2″3 кВт/220-240 В жаропрочный ABS пластик50$
