Один из способов открытой прокладки проводов в квартирах и домах — кабель каналы. Они используются в тех случаях, когда скрытая прокладка по каким-то причинам невозможна или нежелательна.
Определение, строение, назначение
Содержание статьи
- 1 Определение, строение, назначение
- 2 Виды и размеры
- 2.1 Плинтусные кабель каналы
- 2.2 Напольные
- 2.3 Парапетные
- 2.4 Мини
- 2.5 Угловые
- 2.6 Для светодиодных лент
- 2.7 Металлические лотки для прокладки кабеля
- 3 Правила монтажа
- 3.1 Как выбрать размер
- 3.2 Порядок и особенности монтажа
Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»
Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.
Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод. При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок. Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.

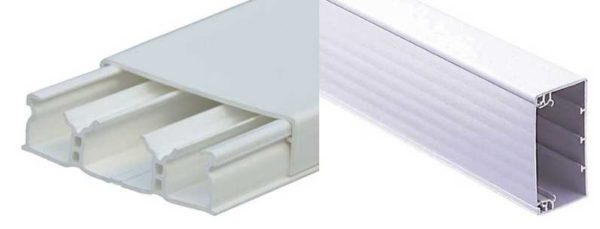

Некоторые виды кабель каналов могут быть разделены внутри перегородками
Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).
Материал — металл или пластик. Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай.
Виды и размеры
Виды кабель каналов отличаются друг от друга в основном формой, только в некоторых используется специальные материалы — например, прозрачный пластик или алюминий и его сплавы.

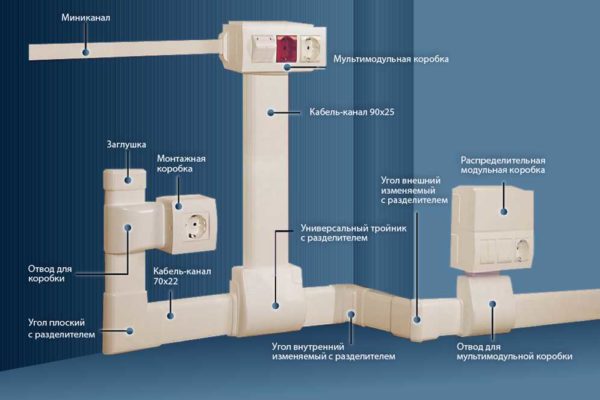

Есть разные модели для разных случаев
Плинтусные кабель каналы
Если хотите скрытно проложить кабели и не долбить при этом стены — присмотритесь к плинтусным кабель каналам. Это своеобразные пластиковые плинтуса, во внутренние полости которых укладываются провода. Есть они в разном цвете, подойдут к оформлению в разных стилях.

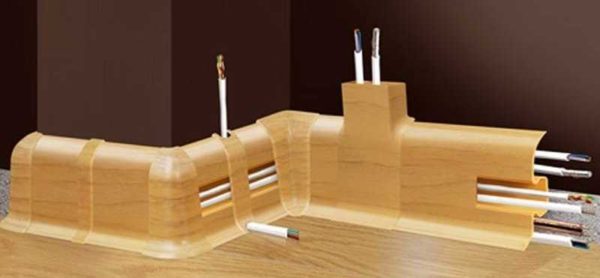

Пластиковые кабель каналы плинтусного типа
Производители целые системы плинтусных кабельных каналов кроме длинных лотков выпускают целый ряд дополнительных устройств, позволяющих собрат конструкцию любой формы. Это наружные и внутренние углы, разной формы отводы, заглушки, монтажные и мультимодульные коробки, на которые можно установить выключатели и розетки.
Также есть вариант с установкой розеток прямо на уровне плинтуса. Для пожилых людей этот вариант не лучший, а для молодежи низкие наклоны не проблема. Зато не так привлекает внимания.

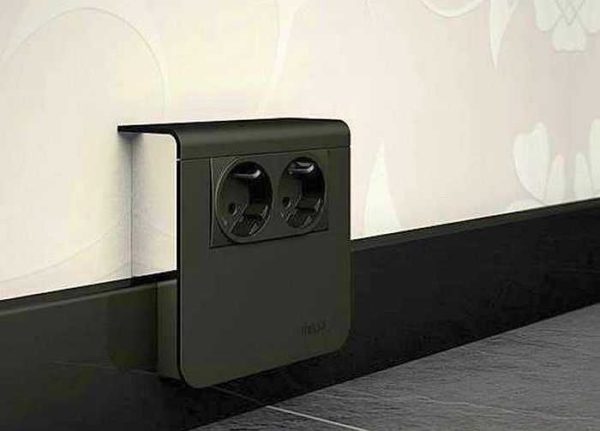

Розетку можно установить прямо на уровне плинтуса
Данный тип кабель каналов выпускается в разных цветовых вариациях — от белого, серого и черного до окраски имитирующей древесину и металлическую поверхность. Недостаток — довольно высокая цена, хотя она не сравниться с оплатой за штробление стен.
Доступные размеры изделий SL Hager — 20*50 мм, 20*70 мм, 15*100 мм, 25*100 мм. Фирма Legrand (Легранд) имеет две серии: мини с размерами — 20*12,5 мм, 32*12,5 мм, 40*12,5 мм, 32*16 мм, 40*16 мм, 60*60 мм, 60*20 мм, 75*20 мм. Вторая серия — DPL имеет следующие размеры: 35*80 мм, 35*105 мм, 50*80 мм, 50*105 мм, 50*150 мм, 65*150 мм.
Еще видео о другой системе плинтусных кабель каналов.
p;
Напольные
Этот тип кабельных коробов отличается и формой с способом монтажа. Он устанавливается на пол, потому с одной стороны имеет округлую форму, благодаря чему не мешает передвигаться. Выпускается из ударопрочного пластика или алюминия. Форма при этом одинаковая.

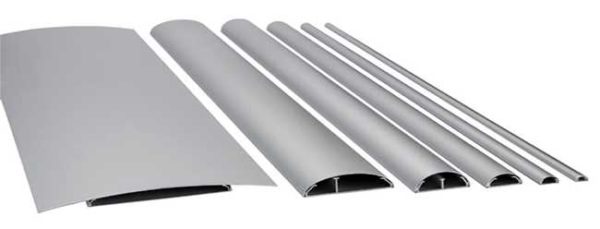

Напольные кабель-каналы не мешают передвигаться
Напольные лотки для кабелей используются как часть системы — когда надо подвести проводку к столу или осветительному прибору, который находится далеко от стен. Он с успехом заменяет переноски и удлинители.

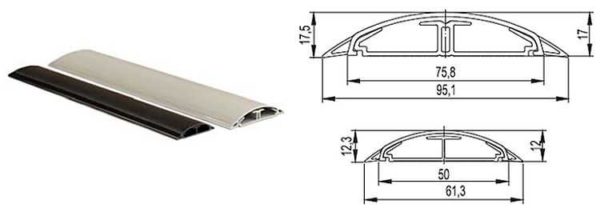

Как определяются размеры напольных кабель каналов
Можно в продаже найти следующие размеры:
- 50*12 мм;
- 75*17 мм;
- 92*20 мм;
- 160*65 мм;
Цветовая гамма не отличается разнообразием: обычно есть серый, белый и черный. Стыки двух полос, углы и повороты можно оформить при помощи фасонных изделий подходящего размера. Сначала монтируются нижняя часть, укладываются проводники, после чего защелкивается крышка.

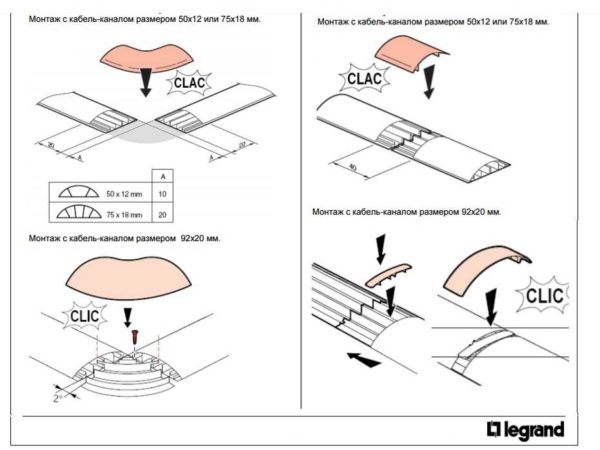

Правила монтажа напольных кабель каналов фирмы Legrand
Затем в нужных местах устанавливаются аксессуары — углы, стыки. Они сделаны таким образом, что просто защелкиваются, обеспечивая надежную фиксацию. При этом даже сохраняется степень защиты (обычно IP40).
Парапетные
Парапетные кабель-каналы (называют их еще магистральными) по строению похожи на плинтусные. Немного отличаются формой, но в основном тем, что монтируются выше уровня пола. Также состоят из различных элементов, позволяющих собрать любую конфигурацию.
Парапетные пластиковые лотки для кабеля
Используются в основном в офисах или на предприятиях. Если монтируют подобные конструкции в частных домах или квартирах, то стараются подобрать в цвет отделки стен. Закрывают обычно трассы, соединяющие наружные и внутренние блоки кондиционеров.
Размеры могут быть такими:
- ширина 80 мм, 100 мм, 120 мм, 150 мм;
- высота 40 мм, 55 мм, 60 мм.
К каждому типу сечения есть набор фасонных элементов — наружных и внутренних углов, заглушек, разветвителей и т.д. Может быть несколько цветов, но основные — это белый и молочный. Остальные найти довольно тяжело.
Мини
Уменьшенная версия парапетных кабельных каналов, в которые можно проложить некоторое количество проводников — телевизионный, телефонный, для интернета.

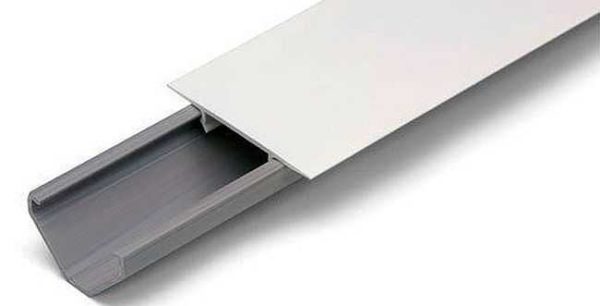

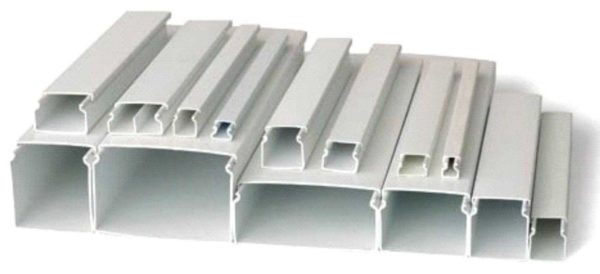

Такие варианты в квартирах и домах используются чаще
При использовании данной продукции углы оформляют не специальными фасонными деталями, а запиливая короб под нужным углом (обычно 45° только с учетом того, внутренний он или наружный).
Размеры могут быть такие:
- ширина 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 40 мм, 60 мм, 80 мм, 100 мм.
- высота — 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 40 мм, 60 мм.
Комбинации этих размеров дают большое число вариантов. Есть широкие и низкие, есть узкие и высокие, так что выбор есть и можно подобрать.
Угловые
Угловые кабельканалы благодаря своей конструкции могут устанавливаться на стыке стены и потолка или вместо плинтуса. При аккуратном исполнении углов (их надо тоже отрезать ножовкой под нужным углом) смотрятся они как декоративный элемент.
Этот вид кабельных каналов монтируются в углах — на стыке потолка и стены
Недостаток — в них не так много места как в плинтусных, и стенки тоньше, так что велика вероятность повреждения при прокладке внизу. Наиболее распространенные размеры — 40*40 мм, так что много кабелей в них не уложишь.
Для светодиодных лент
Это разновидность углового варианта кабельных лотков. Отличаются они тем что крышка сделана из прозрачного или полупрозрачного пластика.

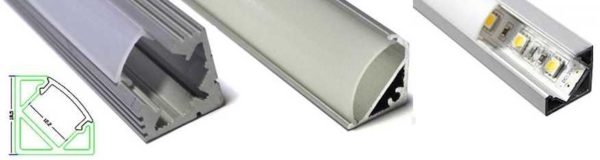

Некоторые виды лотков для светодиодных лент
Монтируются под потолком в углах, на нижней панели кухонных шкафов или в самих шкафах и шкафчиках. Проводку в них не прокладывают, потому организация внутреннего пространства совсем иная — делают площадку на которую удобно крепить ленту из светодиодов. Ее положение выбирают исходя из необходимого направления светового потока.
Металлические лотки для прокладки кабеля
Этот тип продукции в частных домах используется в основном для прокладки проводки в горючих стенах — при строительстве каркасных домов или панельных. Внутри стены и потолочного перекрытия располагают лотки, в них протягивают кабели, в нужных местах выводят через обшивку стен или потолка.

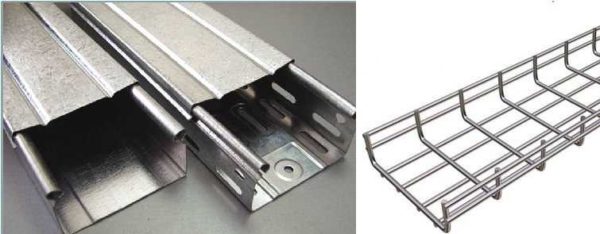

Примеры металлических лотков: цельные, перфорированные, проволочные
Также некоторые виды (проволочные кабель каналы) используют при устройстве освещения натяжного или подвесного потолка. С их использованием резко сокращается время на монтаж, ведь вместо установки большого количества мелкого крепежа надо прикрепить несколько подвесов для лотков, а в них затем уложить все кабели.
Размеры металлических кабельных лотков:
- ширина от 50 мм, 80 мм, 100 мм, 150 мм, 200 мм и дальше до 600 мм с шагом в 100 мм;
- высота — 50 мм, 80 мм, 100 мм;
- длина одного куска — 3м.
Так что получится подобрать под любое количество проводников.
Правила монтажа
Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.
Как выбрать размер
Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

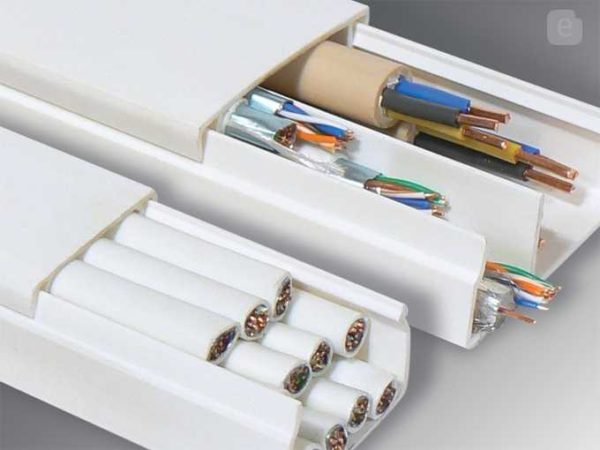

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить
Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.
Порядок и особенности монтажа
Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.
Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

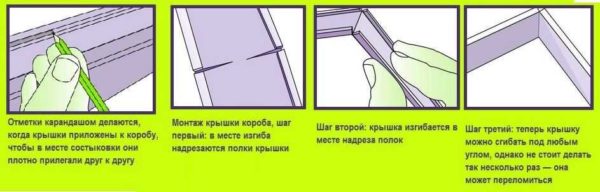

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен.
Правила монтажа пластиковых кабельных лотков
Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.
Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.
Порядок укладки проводов
В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.
