Вентиляционный диффузор — назначение, применение, установка

Нормально работающая система вентиляции необходима для хорошего самочувствия. Одна из составляющих вентиляции — потолочный диффузор. Через это устройство происходит забор и приток воздуха.

Что такое диффузор

Содержание статьи

  • 1 Что такое диффузор
    • 1.1 Отличие диффузора и вентрешетки
    • 1.2 Когда ставить диффузор
  • 2 Виды диффузоров
    • 2.1 Место использования
    • 2.2 Материалы
    • 2.3 Расположение
  • 3 Конструктивные особенности
    • 3.1 Вихревые
    • 3.2 Щелевые
    • 3.3 Регулируемые
  • 4 Потолочный диффузор: монтаж
    • 4.1 Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают
    • 4.2 Использование адаптеров

Диффузор — это часть вентиляционной системы, предназначенная для ввода/вывода воздуха в помещение и для его эффективного перемешивания. Выполняет также декоративные функции — закрывает вход/выход в вентканал. Внешне выглядит как обычная вентиляционная решетка, но имеет чуть более сложное строение, может иметь дополнительные устройства — крыльчатку и камеру статического давления.

Диффузоры предназначены для быстрого перемешивания воздуха

Отличие диффузора и вентрешетки

Чем же отличается диффузор от вентиляционной решетки? Да, собственно, ничем. Просто вентиляционная решетка — самый простой из диффузоров. Почему же так отличается цена? На то есть причины.

При разработке диффузоров производители просчитывают движение воздуха, располагают лопасти и перегородки таким образом, чтобы воздух в помещении перемешивался наилучшим образом. Потому воздух перемешивается, равномерно распределяясь по помещению.

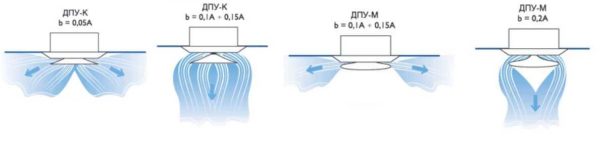

Несколько приточных потолочных дефлекторов со схемами распространения воздуха

Производители дешевых вентиляционных решеток вряд ли ведут какие-то изыскания, копируя внешние признаки и не заботясь об эффективности. Воздух попадает в определенную точку, наблюдаются явные зоны с разной температурой. Вот вам и разница в цене.

Когда ставить диффузор

Где и когда можно применять вентиляционные решетки, а где нужны диффузоры? В обычных многоквартирных домах старой постройки есть только вытяжные вентканалы, которые работают за счет разницы давления. Расположены выходы вентиляционных шахт в стенах. В этом случае ставить можно вентрешетки, так как установкаболее сложного устройства на ситуацию практически никак не влияет.

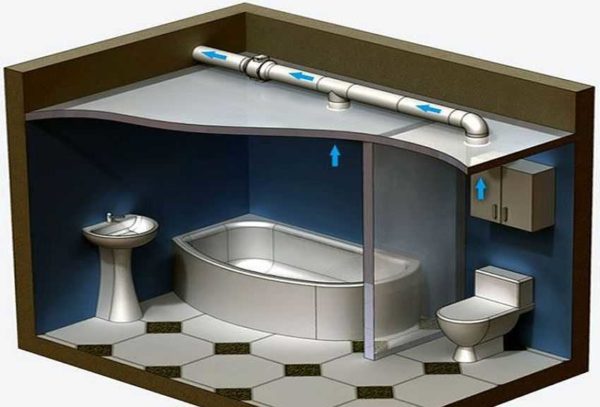

Но, если вы сделали подвесной потолок, за которым спрятали воздуховод, подключенный к этому каналу, устанавливать желательно диффузоры. Они работают эффективнее. Так как наличие подвесной/натяжной конструкции затрудняет движение воздуха, для нормальной работы системы вентиляции нужны более действенные устройства.

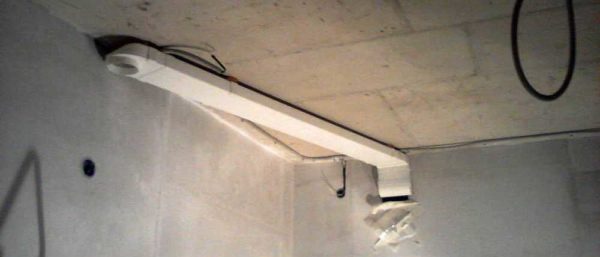

В натяжном или подвесном потолке любого типа устанавливают дефлектор

Если же система вентиляции была разработана специально, вам, скорее всего, выдадут точные рекомендации относительно того, что, где, какого типа должно стоять. В такой ситуации любая замена может негативно сказаться на производительности системы.

Виды диффузоров

В магазине или фирме, торгующей вентиляционным оборудованием, вам предложат на выбор большое количество разных по внешнему виду и материалам диффузоров. С материалами определиться более-менее просто — выбираете то, что вам больше нравится или что лучше подходит для условий эксплуатации. Если вентиляционные каналы выполнены из металла, логично (хоть и не обязательно) использовать и решетки из металла. Они есть оцинкованные, из нержавеющей стали, есть из обычной стали, но окрашенные порошковой краской.

Если вентканалы сделаны из пластиковых труб, лучше они стыкуются с пластиковыми диффузорами. Тут, вроде, все понятно.  С остальными параметрами чуть сложнее, давайте разбираться.

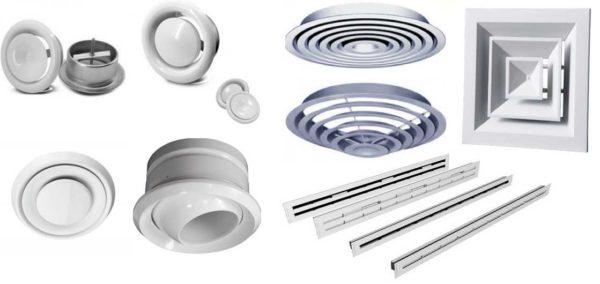

Все это — диффузоры

Место использования

По назначению диффузоры делят на:

  • приточные;
  • вытяжные;
  • универсальные (приточно-вытяжные);
  • комбинированные.

Названия говорят сами за себя: используются они в разных частях системы вентиляции. Приточные и вытяжные отличаются направлением и положением ламелей и перегородок. Слишком большой разницы нет, просто одни лучше работают на вывод воздуха, другие — на ввод. В принципе, можно приточные поставить на вытяжку или наоборот. Катастрофы не случится, но может немного упасть производительность вентсистемы. В частных домах и квартира разницу, ввиду малой производительности, заметить невозможно. Ощутимые изменения могут быть только в вентиляции большой производительности.

Универсальные диффузоры пропускают воздух в обоих направлениях одинаково. Так что их можно ставить не задумываясь. Но, как обычно, «универсалы» работают чуть хуже специально разработанных моделей.

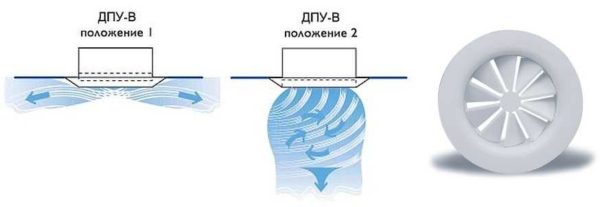

Так работает регулируемый приточный диффузор — изменяет направление и форму воздушного потока

Нужны пояснения только, пожалуй, с комбинированными моделями. Они отличаются тем что часть устройства работает на приток, часть — на отток. Соответственно, подключаются они к разным частям системы вентиляции. То есть, можно установить только один универсальный диффузор на потолке, а подключать его надо будет к двум веткам — приточной и вытяжной. Способ подключения описывается в каждой конкретной модели, в общем говорить об этом нет смысла.

Материалы

Изготавливают диффузоры из:

  • пластмассы;
  • алюминия;
  • стали (обычной или нержавеющей).

В частных домах и квартирах чаще всего используют пластиковые. Для данной ситуации это оптимальный вариант. При относительно невысокой цене они имеют отличные эксплуатационные характеристики, длительный срок эксплуатации, легки в уходе, не подвержены коррозии. Они без проблем стыкуются с пластиковыми воздуховодами, которые в частных домах используются все чаще.

Потолочный диффузор может быть из пластика, металла, с деревянным элементами

Металлические диффузоры применяют в производственных помещениях, где использовать можно только негорючие материалы. Стоят они существенно дороже, весят больше, что усложняет монтаж.

Есть также диффузоры, наружная часть которых (решетка) изготовлена из дерева. Такие устройства идеально впишутся в интерьер деревянного дома.

Расположение

По месту размещения диффузоры бывают:

  • потолочными;
  • настенными;
  • напольными.

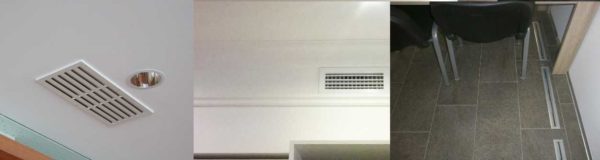

По способу установки диффузоры бывают потолочные (большинство), настенные и напольные

Чаще всего можно увидеть потолочный диффузор. Они используются в 95% вентиляционных систем, причем как в приточной, так и в вытяжной системах. В основном потому что воздух перемешивается в верхней части помещения, не доставляя особого дискомфорта человеку. А еще потому что с устройством фальш-потолков проще сделать систему вентиляции, если ранее ее просто не было. Чаще всего устройства крепятся к основному потолку, а в натяжном/подвесном потолке вырезают отверстие, которое прикрывает решетка.

Иногда приточную вентиляцию делают через подвальное помещение. Тогда ставят напольные диффузоры. Явление это очень редкое.

Настенные диффузоры используют еще реже. Ситуаций не так много. Например, в квартирах после замены окон на пластиковые. В этом случае нужен приток свежего воздуха и обеспечить его можно только сделав в стене отверстие и установив диффузор. Или при недостатке притока свежего воздуха и нежелании возводить/реконструировать приточную систему.

Далее будет говорить о потолочных диффузорах, так как их — большинство, а все другие надо еще поискать — их обычно доставляют под заказ.



Конструктивные особенности

Потолочный диффузоры есть разных конструкций. Есть вихревые и щелевые. Эти виды могут быть выполнены из любого материала, для любого способа монтажа. Но, как договорились, говорим о потолочных моделях.

Потолочные диффузоры бывают разных конструкций

Вихревые

В них перегородки решетки расположены таким образом, чтобы создавать завихрения воздушных масс. Это в разы увеличивает скорость перемешивания воздуха, повышает производительность системы. Узнать их легко — по характерному радиальному расположению перемычек. Используется вихревой потолочный диффузор там, где необходима быстрая смена воздуха. Имеет смысл ставить их в ванных и туалетах — для быстрого восстановления нормальной атмосферы, хотя обычно применяются они в помещениях с большой площадью и высотой потолков.

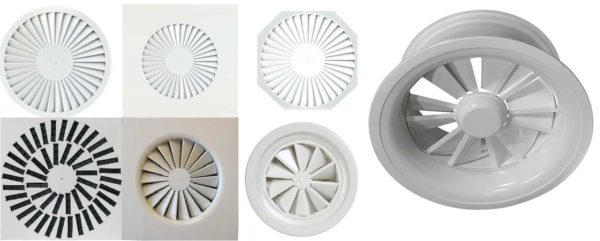

Вихревой потолочный диффузор легко опознать по характерному расположению перегородок

Внутренняя часть вихревого потолочного диффузора выполнена обычно в виде цилиндра, а решетка может быть любой — круглой или квадратной, но отверстия в ней располагаются строго по окружности.

Вихревой потолочный диффузор для приточной вентиляции может иметь дополнительную крыльчатку, которая расположена за решеткой в корпусе. Крыльчатка может быть подвижной или неподвижной. Подвижная крыльчатка может быть управляемой — иметь несколько скоростей вращения.

Еще одна разновидность — с камерой статического давления. Она исключает слишком активное движение воздушных масс. В случае использования вентиляционных диффузоров с камерой статического давления, даже при большом расходе, в помещении не будет сквозняков.

Щелевые

Щелевой потолочный диффузор называется так из-за характерной формы отверстий — в виде щелей. Расположение щелей, форма и размеры перегородок специально разрабатываются и просчитываются. От их положения и направления зависит распределение воздушных потоков.

Применяются в помещениях с малой или средней производительностью системы вентиляции. Ставятся в жилых комнатах, технических помещениях с нормальными условиями эксплуатации (гардеробные, кладовые, встроенные шкафы).

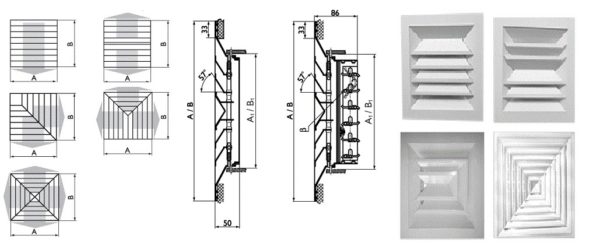

Щелевые потолочные диффузоры и направление распространения воздуха

Имеют одну важную особенность — есть регулируемые щелевые диффузоры, которые могут менять направление подачи воздуха (по типу жалюзи на кондиционерах). Если говорить о типах, то могут быть с камерой статического давления или без нее.

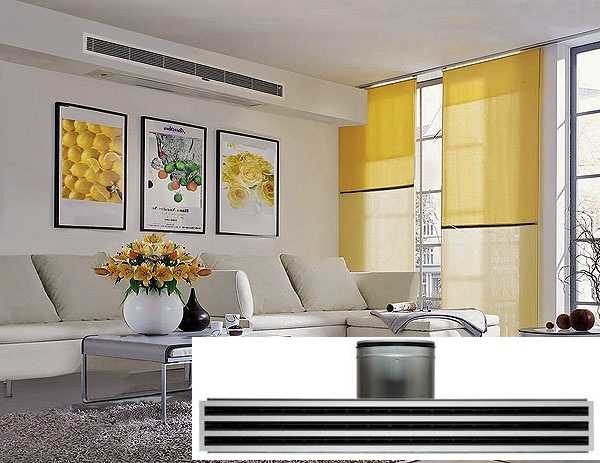

Это тоже разновидность щелевого диффузора

По форме могут быть любыми — с круглой, прямоугольной или квадратно наружной решеткой. Есть длинные и узкие модели. Такой линейный щелевой потолочный диффузор мало бросаются в глаза. В помещениях определенного дизайна (лофт, модерн) они могут служить своеобразным украшением.

Регулируемые

Для создания комфортной атмосферы в любой ситуации и в любое время года есть регулируемые диффузоры. В их конструкцию добавлены раздвижные пластины, поворотом которых изменяется пропускная способность.

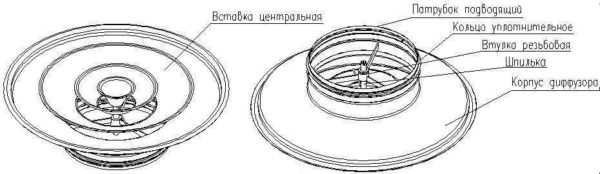

Одна из конструкций регулируемого круглого диффузора

Для регулируемых диффузоров есть специальное название — анемостаты. Регулируются они поворотом центральной части по часовой или против часовой стрелки. Все ламели в анемостатах закреплены подвижно, меняя свое положение они открывают/закрывают просвет для прохождения воздуха.

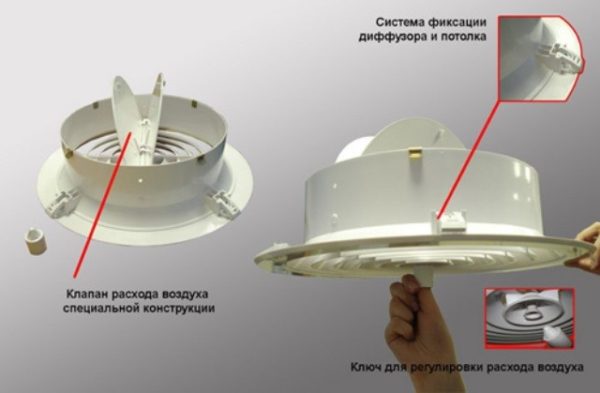

Еще один регулируемый потолочный диффузор с другим принципом регулировки

Есть также модели со встроенными датчиками присутствия и анализаторами состава воздуха. Они подключены к системе управления микроклиматом, которая в автоматическом режиме поддерживает заданные кондиции атмосферы. Но это — часть целой дорогостоящей системы.

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный. Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами.

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации —  Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

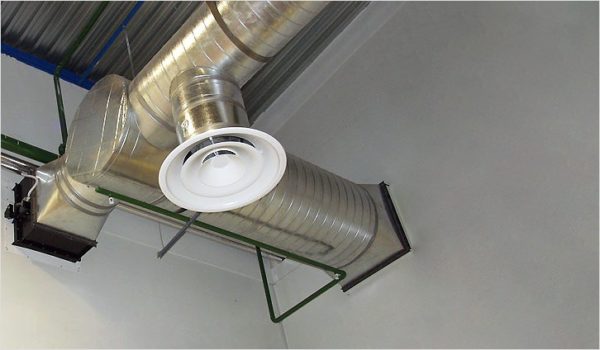

Пример использования переходника —
круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

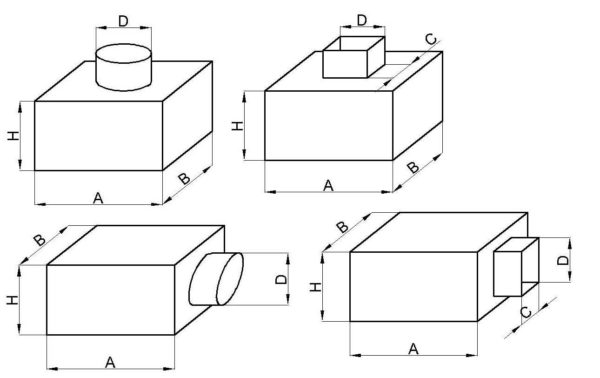

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

  • Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
  • Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
  • С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на  мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

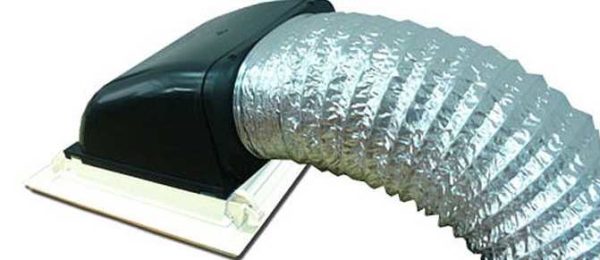

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

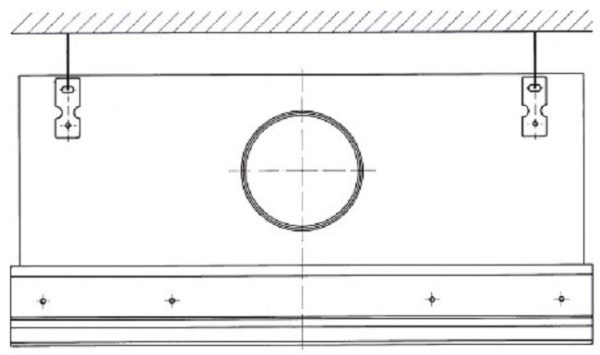

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.
