Делаем двери для шкафа купе самостоятельно

Шкаф-купе удобен, так как двери в открытом состоянии не занимают много места. Его вообще можно сделать безкорпусным — в нише, от стенки до стенки. Все что в этом случае понадобиться — установить двери для шкафа-купе, а потом собрать заполнение (или наоборот, это не столь важно.

Двери для шкафа купе: рекомендованные размеры

Содержание статьи

  • 1 Двери для шкафа купе: рекомендованные размеры
  • 2 Конструкция створки
  • 3 Направляющие для двери-купе
  • 4 Расчет размеров
    • 4.1 Створки
    • 4.2 Заполнение
    • 4.3 Профили
  • 5 Фотоотчет о сборке

Если говорить о жестких ограничениях по размерам дверей для шкафа-купе, то их нет. Сделать можно любые по длине и ширине. Но есть рекомендуемые параметры, определенные на основе опыта эксплуатации:

  • Минимальная ширина — 50 см. Ничто не мешает вам сделать полотно уже, но при движении оно будет перекашиваться, в результате может даже выскочить из направляющих.
  • Максимальная ширина створки — 110 см. При этом приходится прилагать значительные усилия для того, чтобы ее двигать.
  • Оптимальная ширина 60-90 см.
  • С завода профили приходят высотой 5,5 м, а в магазинах их обычно режут пополам. Так что есть реальная возможность сделать двери для шкафа купе требуемой высоты. При большой высоте вам только надо будет обратить внимание на жесткость профиля-ручки.
  • Количество створок дверей-купе выбирается исходя из оптимальной ширины. Выбирайте их так, чтобы они не блокировали доступ к наполнению шкафа.

    Ограничений по размерам почти нет

Конструкция створки

Створка двери шкафа-купе состоит из профилей:

  • нижнего;

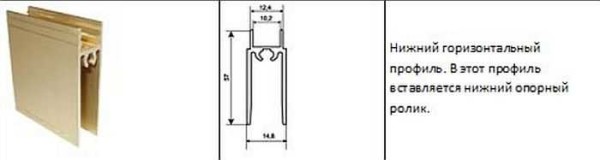

    Нижний профиль имеет более глубокие боковины

  • верхнего;

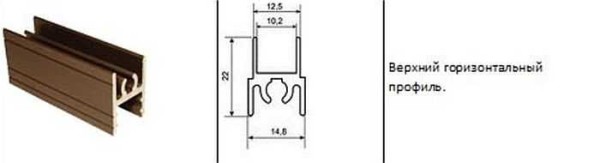

    Верхний профиль для створки двери-купе

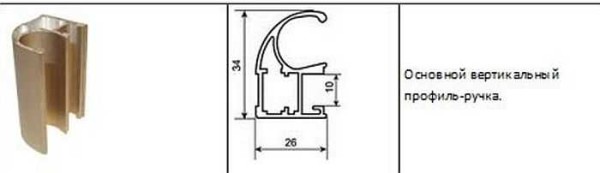

  • профиля-ручки;

    Ручка может стоять с двух сторон

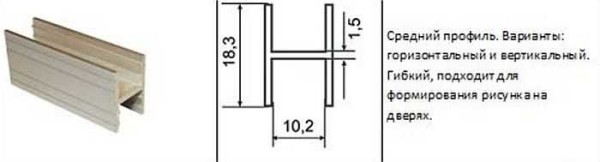

  • промежуточных.
  • Эти профили размещают между частями дверного полотна, но можно обойтись и без них — если дверка цельная, а не составная

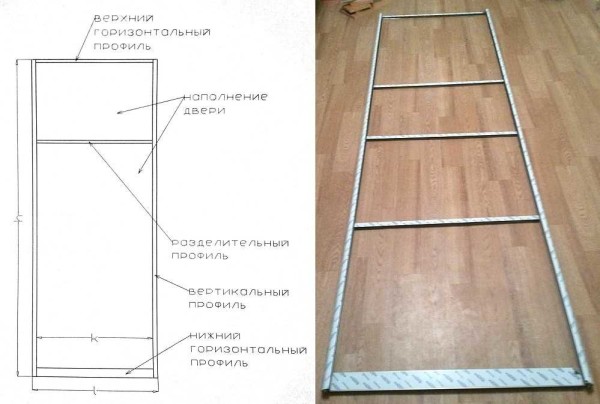

Все это вместе имеет такой вид, как на фото. В эту рамку, в пазы, вставляется выбранный вами материал для дверей. Это может быть стекло, зеркало, ЛДСП и другие материалы.

Конструкция створки без наполнения

Разделительные профили не являются обязательными. Они нужны, если створки собираете из разных материалов или они в таком виде вам просто больше нравятся. Максимальная толщина материала заполнения — 10 мм, минимальная — 4 мм. Более тонкие — стекло, пластик, зеркало — вставляются через уплотнительную прокладку.

Чтобы створка имела возможность двигаться, на нее устанавливают ролики- вверху и внизу. На нижние ролики приходится вся масса двери, а верхние ролики стабилизируют положение полотна по вертикали, не давая ему отклоняться.

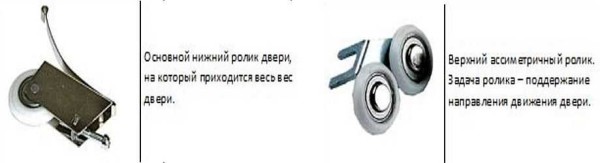

Ролики для дверей шкафа-купе

Ролики крепятся к боковым профилям при помощи специальных крепежных элементов.

Направляющие для двери-купе

Как вы понимаете, створка — это еще не все. Необходимы направляющие, по которым будут двигаться эти самые двери. Их две — верхняя и нижняя. По внешнему виду они значительно отличаются.

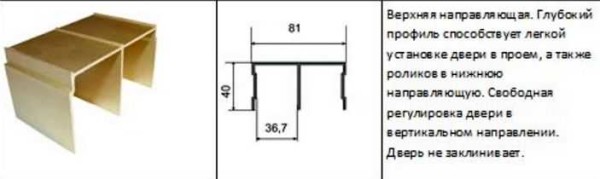

Верхняя направляющая для двери шкафа-купе

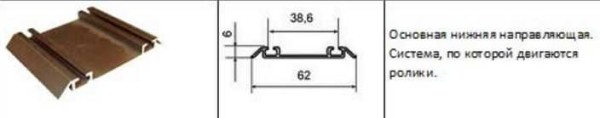

Нижняя направляющая сделана из металла

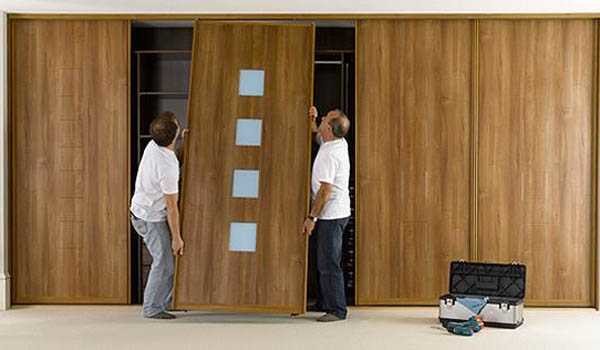

При установке двери сначала плотно заводят в верхнюю направляющую, поднимают створку до упора и ставят нижние ролики в соответствующее гнездо. Вся конструкция изображена на следующем фото.

Схема сборки

Расчет размеров

При самостоятельной сборке двери для шкафа купе есть два варианта действий. Первый — измерить проем, продумать, сколько дверей вы хотите иметь и с этой информацией обратиться в фирму по изготовлению дверей. Только убедитесь, что они продают комплектующие без оплаты за сборку. Менеджер сам посчитает вам все необходимые материалы, выдаст размеры и озвучит сумму. Все просто. Но вам придется закупать все именно в этой конторе, т.е. выбирать из того, что есть.

Второй способ — рассчитать все самостоятельно и искать нужные компоненты по разным фирмам. Сложнее и дороже, но выбор более широкий. Для тех, кто не любит простых путей опишем расчет компонентов.

Створки

Ширину створок рассчитывайте так, чтобы в закрытом состоянии видна была только одна ручка, но при этом закрывать само дверное полотно она не должна. Для двери-купе из двух створок считаете так: измеряете ширину проема, прибавляете ширину профиля и делите пополам. Это и будет ширина створки.

Например, проем 1600 мм, ширина профиля-ручки 26 мм. Получаем 1600 мм + 23 мм / 2 = 811,5 мм. Обратите внимание, что ширина профиля-ручки взята произвольно. Она может быть разной по форме и, естественно, по ширине. При расчетах подставляйте ширину выбранной вами конструкции.

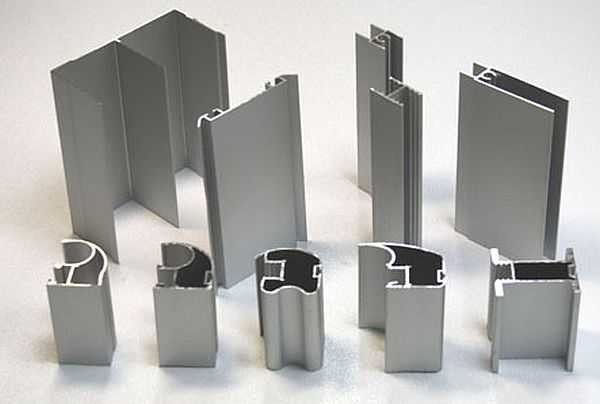

Профили могут быть разными, потому из надо измерять индивидуально

Для расчета трехстворчатой надо будет прибавить удвоенную ширину профиля и разделить на 3.

Пример: проем 2100 мм, ширина ручки такая же — 26 мм. Считаем: 2100 мм + 2*26 мм / 3 = 717 мм.

С высотой все проще. От высоты шкафа отнимают 40-45 мм и получают искомую высоту створки, а также длину боковых профилей. С размерами створок все.

Заполнение

Так как наполнение находится в рамке из профилей, от общей ширины створки отнимаем удвоенную ширину профиля. То же проделываем с высотой — отнимаем высоту нижнего и верхнего профиля.

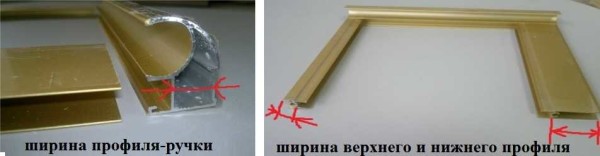

Измерение ширины профилей

Итак, ширина нашей створки 811,5 мм. Измеренная ширина профиля ручки — 18 мм. Так как ручки ставят с двух сторон, эту цифру удваиваем. Получаем 36 мм. Итого ширина заполнения 811,5 мм — 36 мм = 775,5 мм.

Высоту считаем также: пусть исходная 2350 мм, ширина верхнего профиля 12 мм, нижнего — 48 мм. Итого высота заполнения 2350 мм — 12 мм — 48 мм = 2290 мм. Это если заполнение цельное и это ЛДСП, не требующее силиконового уплотнителя. Если створка — цельное зеркало или стекло, от найденной высоты надо отнять еще толщину уплотнительной резинки. Она составляет 1 мм, но так как надевается по периметру, тов общем -сверху и снизу- занимает 2 мм. В этом случае высота заполнения 2290 мм — 2 мм = 2288 мм.

Если заполнение створки состоит из фрагментов, вычитается также и толщина соединительного профиля. Она также составляет примерно 1 мм.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

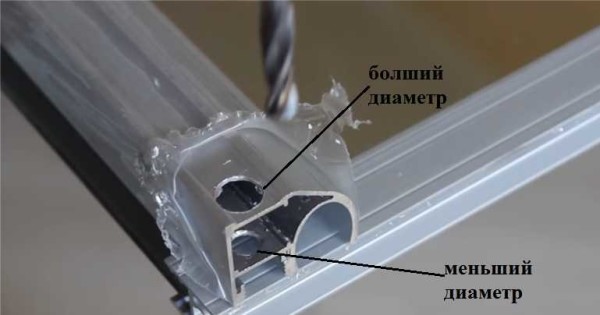

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

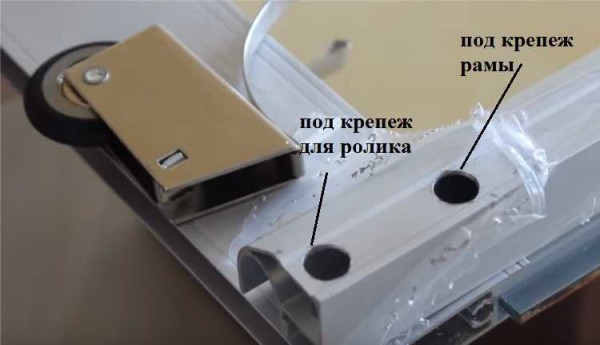

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

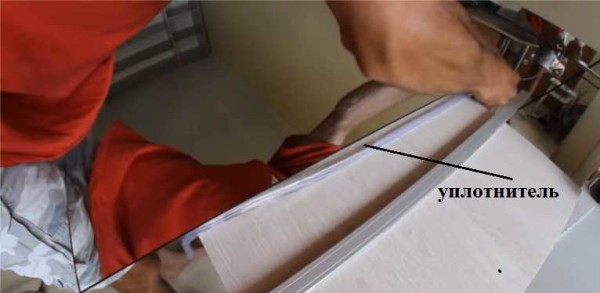

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

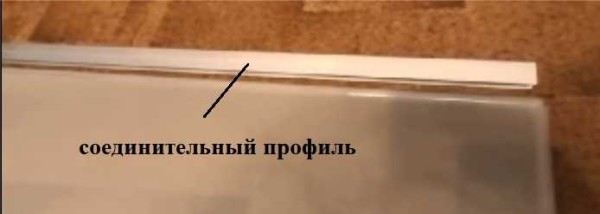

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

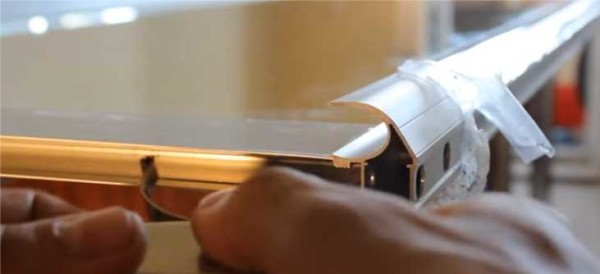

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

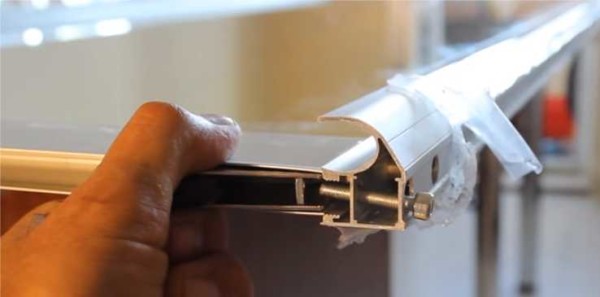

Если просверлено верно

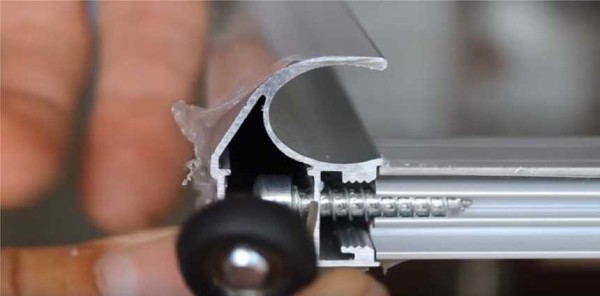

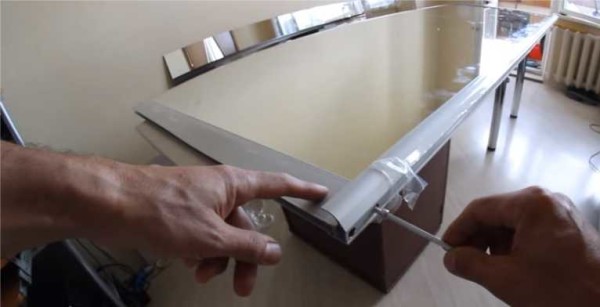

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Собрав все створки, переходим к установке направляющих. Они должны располагаться строго одна под другой, даже без отклонений в миллиметр. Используйте отвес или лазерный уровень (как пользоваться лазерным уровнем читайте тут).

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

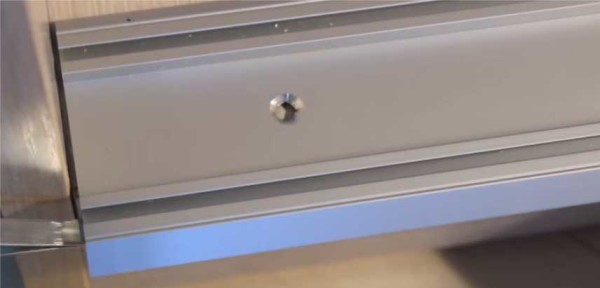

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей



Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

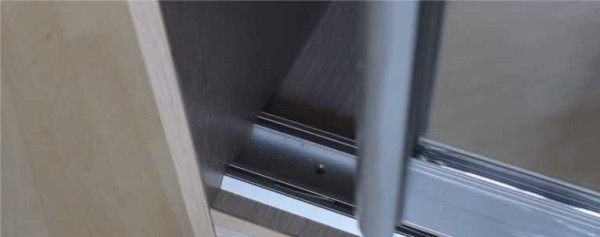

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.
