Выбор газовой колонки для нагрева воды

Газовая колонка — проточный водонагреватель, работающий на природном газе. Если у вас нет горячего водоснабжения, но подведен газ, это оборудование повысит комфортность вашей жизни. Вы просто открываете кран, из него бежит горячая вода, причем ее температура регулируется вами самостоятельно. Даже если у вас есть в доме или квартире централизованное снабжение горячей водой, но вас не устраивает цена, которую надо платить за подогрев, или, возможно, не устраивает температура, установка газовой колонки также решит эти проблемы. Подогрев воды стоит намного меньше, чем ее предоставляют централизованно — вот и значительная экономия на коммунальных платежах. Чтобы понять какая газовая колонка лучше, придется изучить строение оборудования и его виды. Тогда выбор для вас будет простым и осознанным.

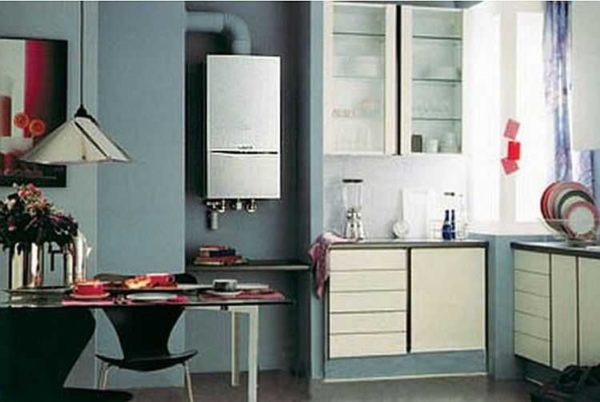

Какая газовая колонка лучше зависит от ваших требований

Строение газовой колонки

Содержание статьи

  • 1 Строение газовой колонки
  • 2 Вид розжига
    • 2.1 Пьезорозжиг
    • 2.2 Электророзжиг
  • 3 Горелка, камера сгорания, дымоотвод
    • 3.1 Горелка
    • 3.2 Виды камеры сгорания и дымоход
  • 4 Теплообменник
  • 5 Как определить мощность
  • 6 На что еще обратить внимание при выборе
  • 7 Размеры газовых колонок и цены

Проточные газовые водонагреватели состоят из трех основных узлов:

  • газогорелочное устройство и система отведения газов;
  • теплообменник;
  • модуль розжига и управления.

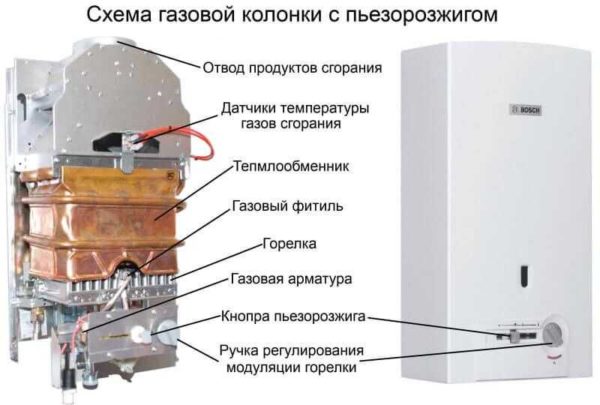

Строениеводонагревательной колонки с пьезорозжигом

Все эти узлы имеют несколько модификаций а их компоновка дает разные модели с различными характеристиками. Все это  позволяет выбрать агрегат под собственные требования, ведь сказать какая газовая колонка лучше, можно только привязываясь к конкретной ситуации.

Вид розжига

Чтобы колонка начала свою работу, необходимо газ зажечь. Старые модели зажигали вручную, поднося к запальнику горящую спичку. Сегодня таких агрегатов в продаже уже нет, они остались в прошлом. Им на смену пришли другие, которые работают в автоматическом или полуавтоматическом режиме.

Пьезорозжиг

В газовых колонках с пьезоэлементом розжиг происходит в полуавтоматическом режиме. Есть две горелки — основная и пилотная. Пилотная горелка — это небольшой фитиль, который горит постоянно, независимо от того, есть расход горячей воды или нет. Основная горелка включается только тогда, когда открывается кран. Все остальное время она выключена.

Порядок запуска газовой колонки с пьезорозжигом прост: нажимаете на кнопку, выведенную на переднюю панель, на свечах появляется искра, которая зажигает пилотную горелку. Когда открывается кран с горячей водой, газ подается на основную горелку, розжиг происходит от пилотной. Пока идет расход воды, горят обе горелки. Кран закрыли, подача газа на основную прекратилась, снова горит только пилотная.

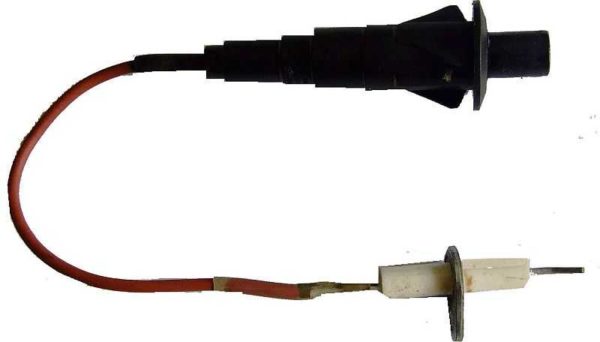

Устройство пьезорозжига для газовых колонок — простое и недорогое утсройство

В чем плюсы газовых колонок с пьезоэлементами? Это самые дешевые модели, имеют обычно механическое управление — регулятор, который позволяет изменять высоту пламени, регулируя тем самым температуру горячей воды. Эти модели энергонезависмы, что может быть важным для дачи.

Недостатков больше и они более серьезные. Фитиль горит (должен гореть) постоянно, пока вы пользуетесь колонкой, а это — расход газа. Пусть он небольшой, но постоянный, в результате за месяц набегает вполне приличная сумма. Так что это далеко не самый экономный способ нагреть воду. Второй минус тоже связан с горением фитиля. Если он погаснет, вам не удастся зажечь колонку. Гаснет фитиль потому что для горения ему не хватает кислорода, или потому что в дымоходе периодически возникает обратная тяга, которая задувает пламя. Так как есть контролер пламени, это нестрашно — газ перекрывается автоматически, но необходимость снова зажигать пилотную горелку неприятна.

Электророзжиг

Автоматические газовые колонки имеют элеткророзжиг. Это электрогенератор искр, который активируется при открытии крана. Все остальное время газ не горит, что значительно экономит топливо. Есть электророзжиг, работающий от батареек, есть — от сети 220 В. Какая газовая колонка лучше по этому параметру выбирать приходится по обстоятельствам.

Если у вас часто отключают свет, имеет смысл выбрать модель, работающую от батареек.  Как вы понимаете, в этом случае приходится следить за тем, чтобы они «не сели». Если с электричеством проблем нет или есть резервный источник питания, лучше выбрать газовую колонку, работающую от сети 220 В. Один раз включили шнур в розетку и забыли о нем. Потребление электроэнергии мизерное, так что на счета они и влияния почти не оказывают.

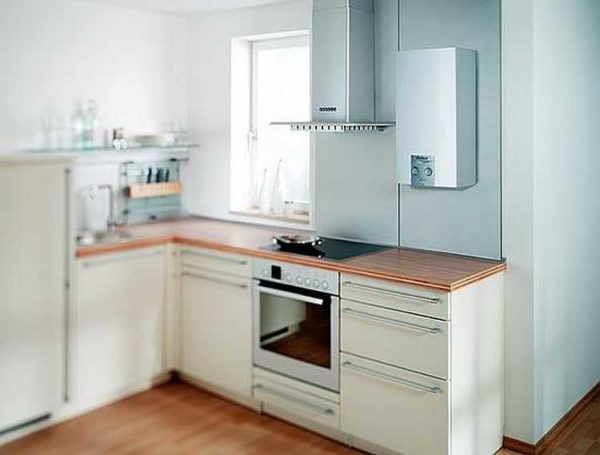

Электророжиг управляется микропроцессором

Газовые колонки-автоматы имеют электронное управление. В корпусе установлена плата с микропроцессором, желаемая температура задается с небольшой панели управления (кнопочной или сенсорной). Тут же часто ставят небольшой жидкокристаллический экран, на котором отображается текущее состояние оборудования, температура воды, если идет ее подогрев. Такой вид газовой колонки лучший, если вы цените удобство обращения.

Недостатки — более высокая цена и требовательность к электропитанию. Электроника нуждается в стабильном напряжении 220 В с небольшими отклонениями порядка 2*3 В. Подобные параметры у нас не выдерживаются, так что для того чтобы автоматическая газовая колонка работала долго, требуется стабилизатор, причем лучше не релейный, а электронный. Он не только стабилизирует напряжение, но и выравнивает форму импульсов, что для импортных водогрейных колонок тоже очень важно.

Горелка, камера сгорания, дымоотвод

Нагрев воды в газовой колонке происходит за счет теплоты, выделенной при сгорании газа. Само горение происходит в горелке, а она «упакована» в камеру сгорания. Недогоревшие газы, которые остаются в камере, отводятся через дымоход. Рассмотрим все эти устройства подробнее.

Горелка — основной узел

Горелка

Источником тепла в газовой колонке является газовая горелка. Есть они трех видов: одноступенчатые, двухступенчатые, модулируемые. Первые два вида в последнее время почти не встречаются — они не позволяют поддерживать заданную температуру, потому их рассматривать нет смысла — все колонки имеют модулируемую горелку.

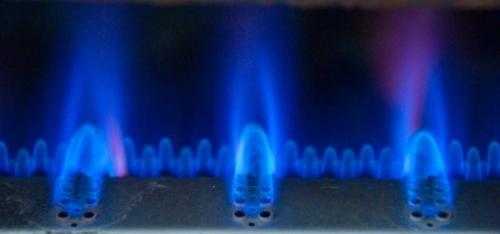

Так выглядит газовая горелка для колонки в установленном виде

Модулируемые горелки могут управляться вручную — специальной ручкой установленной на корпусе — или через микропроцессор, который поддерживает заданную температуру воды. Горелки делают в основном из оцинкованной стали, так как этот материал оптимален для выполнения поставленных задач. Он недорог, долговечен, имеет высокую темпеартуру плавления, нормально переносит частый нагрев.

Виды камеры сгорания и дымоход

Камеры сгорания в газовых колонках бывают двух видов — открытые и закрытые. Их название отображает суть:

  • закрытая (турбированная, вентиляторная) представляет собой металлический ящик, в который вставлена горелка с раструбом наверху для установки дымохода;
  • открытая (атмосферная) — это собственно весь корпус колонки, так как никакого изолированного пространства нет, просто на определенном месте установлена горелка, сверху имеется крышка с раструбом, к которому подключается дымоход.

К разным типа камеры горения необходим разный дымоход. В открытой камере забор воздуха происходит из помещения, потому необходима действенная система вентиляции, нормальный приток воздуха и атмосферный дымоход, выходящий в вентканал. Закрытая камера оснащается коаксиальным дымоходом (две трубы разного диаметра, вставленные одна в другую), который выводится через стену на улицу. При этом продукты горения отводятся принудительно, с помощью вентилятора по внутренней трубе, а кислород поступает сразу к горелке по наружной.

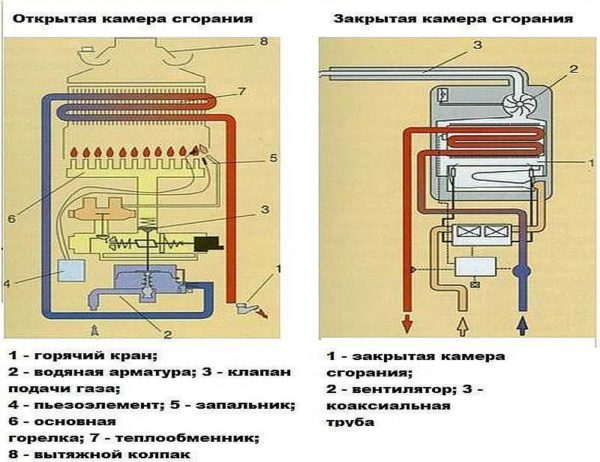

Открытая и закрытая камеры сгорания у газовых колонок требуют установки дымохода разного типа

Более стабильно при нормальных условиях работает газовая колонка с закрытой камерой сгорания, но есть у нее недостатки. Дымоход зимой может обрастать инеем, из-за чего колонка гаснет (ее тушит автоматика, контролирующая отведение продуктов сгорания). Второй момент — при сильном боковом ветре потоком воздуха может задувать пламя. Подача газа отключается все той же автоматикой, но ситуация неприятная. Третье обстоятельство — не все городские власти разрешают дырявить стены в домах и вводить трубы.

Так что и в этом случае точно сказать, какая газовая колонка лучше сложно — зависит от многих факторов.

Теплообменник

Нагрев воды происходит пока она течет по теплообменнику. Он представляет собой металлическую трубу, установленную над горелкой. Форма теплообменника в газовой колонке особая — в нижней части уложена змейкой труба с оребрением, затем вокруг установлен лист металла, поверх которого спиралью намотана труба. Протекая по этому длинному тракту вода нагревается от  разогретого металла.

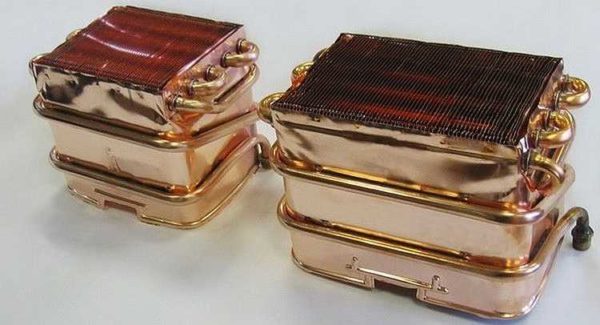

Так выглядит теплообменник для газовой колонки

Делают теплообменники из оцинкованной стали (самый бюджетный вариант), нержавейки и меди. Самые лучшие с точки зрения эффективной передачи тепла медные. Они же самые экономичные, но и дорогие. Самые долговечные — нержавеющие, но у них намного хуже дела обстоят с передачей тепла. Какая в данном случае газовая колонка лучше — решать вам. Выбираете то качество, которое для вас важнее.

Если вы решили купить газовую колонку с медным теплообменником, не старайтесь найти дешевую модель. Для того, чтобы снизить цену, производители используют низкокачественную медь, да еще трубки делают с тонкими стенками. Такой теплообменник отслужит гарантийный срок, а потом начнутся проблемы — появится течь.

Если вы снимите кожух, то увидите в трубках свищи, через которые капает вода. Располагаются они по большей части на наружной стороне трубы, как раз в том месте, где образовывается конденсат. При нормальной толщине трубы это не страшно, но тонкие стенки быстро разъедает. Такой теплообменник с течью не обязательно менять (он стоит примерно 1/3 от общей цены), его можно запаять. Потребуется тугоплавкий припой с температурой плавления порядка 200°C, мощный паяльник и паяльный флюс. Технология работ обычна -зачистить поврежденное место до чистого металла, обезжирить, залудить, запаять.

Как определить мощность

В первую очередь надо определиться с мощностью или производительностью газовой колонки. Это две взаимосвязанные характеристики, просто отражающие разные характеристики агрегата. Производительность — это сколько литров воды за минуту может нагреть колонка, а мощность — какое количество тепла она может выделить. Одни производители указывают мощность, другие — производительность, так что надо точно понимать что вам необходимо.

Давайте для начала разберемся, какой производительности требуется вам газовая колонка. Это зависит от количества потребителей, которые необходимо обеспечить теплой водой. Есть нормы расхода для оборудования разных видов:

  • кухонная мойка, умывальник — 4 л/мин;
  • душе — 7-10 л/мин.

    Чем выше мощность, тем больше размеры

Если у вас подключены к горячей воде кухонная мойка, душ и умывальник, чтобы все три точки работали одновременно и температура воды при этом не падала, необходима производительность 4 + 4 + 10 = 18 л/мин. Это очень много, ценник будет солидным. Если вы подумаете, то поймете, что одновременно все три устройства практически никогда не включаются. Бывают ситуации когда работают вместе душ и один из кранов. Для обеспечения их горячей водой производительность должна быть 14 л/мин. Это уже чуть скромнее, но вполне достаточно для комфортного проживания. Найденное значение ищите в технических характеристиках, оно не должно быть меньше.

Теперь разберемся с мощностью. Газовые колонки могут выделить на обогрев воды от 6 кВт до 40 кВт тепла. Тут деление такое:

  • на подогрев воды для одной точки водоразбора подойдет газовая колонка мощностью до 19 кВт;
  • на две точки мощность должна быть от 20 кВт до 28 кВт;
  • на три требуется более 29 кВт.

Теперь, вы точно сможете сказать какая газовая колонка лучше по мощности применительно к вашим потребностям.

На что еще обратить внимание при выборе

В технических характеристиках газовых колонок есть еще несколько строк, на которые стоит обратить внимание. Во-первых, смотрите минимальное давление воды и газа, с которым может работать данная модель. Импортные газовые колонки европейских производителей в этом плане более капризны — они рассчитаны на стабильное давление, плохо переносят перепады. Зато при нормальных условиях они работают стабильно и без поломок.

Некоторые производители чтобы адаптировать свое оборудование к нашим условиям ставят редукторы, которые компенсируют скачки. Если в приглянувшейся модели такого устройства нет, а у вас давление воды и/или газа скачет, можно редуктор установить на перед входом в колонку. Устройство это просто ставится в разрыв трубы, монтаж стандартный. Заодно и другие потребители у вас будут защищены.

Должны контролироваться параметры работы

Полезно также изучить список сервисных программ и уровней защиты. От них зависит безопасность и комфортность работы оборудования. Очень желательно иметь следующий функционал:

  • Газ контроль. Отслеживает наличие пламени на горелке, если оно тухнет, перекрывает подачу газа.
  • Контроль тяги. Контролируется наличие тяги в дымоходе. Если продукты сгорания не отводятся, подача газа перекрывается.
  • Контроль протока или гидравлический клапан. Отключает колонку если напор воды слишком слабый или его нет совсем.
  • Защита от перегрева. Термодатчик контролирует температуру воды в теплообменнике, при приближении к критической отметке (закипанию) он отключает колонку. Это продлевает срок службы оборудования (при закипании теплообменник может разорвать, как и трубы).

Эти функции необходимы для безопасной работы газовой колонки. Это практически стандартный набор, который есть во всех хороших газовых водонагревателях. Все остальные — по желанию. Они, как правило, уже не столь критичны (например, пульт ДУ).

Размеры газовых колонок и цены

Габаритные размеры газовых водонагревателей небольшие — они соизмеримы с небольшим навесным кухонным шкафчиком. Высота в среднем — 550-650 мм, ширина 300-400 мм, глубина 200-300 мм. Но при желании можно найти модели широкие и плоские, или наоборот, узкие и глубокие. Какая газовая колонка лучше по этому параметру сказать можно только привязываясь к месту установки, так что и тут однозначного ответа нет.

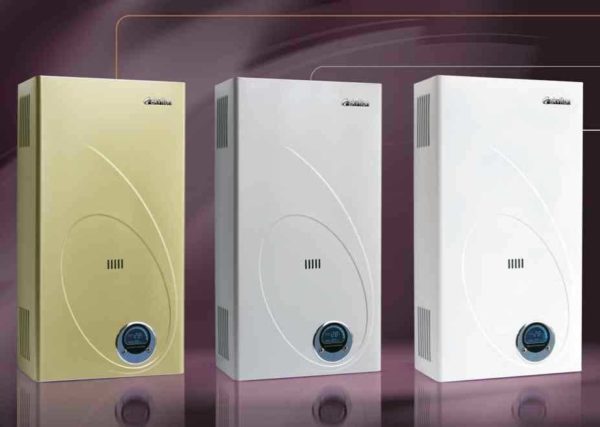

Цвета могут быть разные

Цены на газовые колонки варьируются в широких пределах. Простые модели с пьезорозжигом и оцинкованной горелкой стоят от 110$. Оборудование с электрическим розжигом и кучей сервисных функций — до 450$. Так что разгуляться есть где.

НазваниеСтрана-производительМощностьПроизводительностьМакс темп-ра водыМин давление водыКамера сгоранияГорелкаТелообменникРозжигРазмеры (В*Ш*Г)Цена

Neva 4511 (Нева)Россия21 кВт11 л/ммин90°C0,3 барзакрытаяэлектронный/батарейки565*290*220 мм175$

Electrolux GWH 265 ERN NanoPlusШвеция/Китай20 кВт10 л/миноткрытаямедныйэлектронный/батарейки665*390*245 мм110$

Bosch W 10 KBГермания/Португалия17,4 кВт10 л/мин0,15 бароткрытая нержавеющая стальмедныйэлектронный/батарейки638*341*242 мм145$

Bosch WR 10 — 2P (GWH 10-2 CO P)Германия/Португалия17,4 кВт 10 л/мин60°C0,1 бароткрытая нержавеющая стальпьезо638*341*242 мм167$

WERT 10EG RED GLASSРоссия/Китай20 кВт10 л/мин0,2 бароткрытаямедный сплавэлектронный/батарейки550*330*188 мм92$

Ariston FAST EVO 11 BИталия/Китай19 к/Вт11 л/мин65°Cоткрытая медныйэлектронный/батарейки640*370*240 мм164$

Vaillant MAG OE 11-0/0XZ CГермания19,2 кВт11 л/мин55°Cоткрытая пьезо177$

Bosch WR 13 — 2P (GWH 13-2 CO P)Германия/Венгрия22,6 кВт13 л/мин60°C0,1 атмоткрытаянержавеющая стальмедныйпьезо720*385*242 мм210$

Neva Lux 6014Россия28 кВт14 л/мин0,1 бароткрытаяэлектронный650*350*240 мм210$

Ariston FAST 14 CF E G20Италия/Китай24,3 кВт13-14 л/мин60°C0,2 бароткрытаямедныйпьезо580*374*223 мм115$
