Альтернативная энергия для частного дома

Для владельцев частных домов есть возможность значительно уменьшить счета за коммунальные услуги или вообще не пользоваться услугами поставщиков тепла, электроэнергии и газа. Можно даже обеспечить немалое хозяйство, а при желании и продавать излишки. Это реально и некоторыми уже проделано. Для этого используют альтернативные источники энергии.

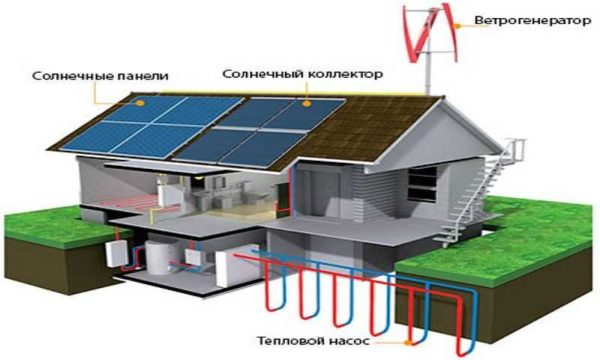

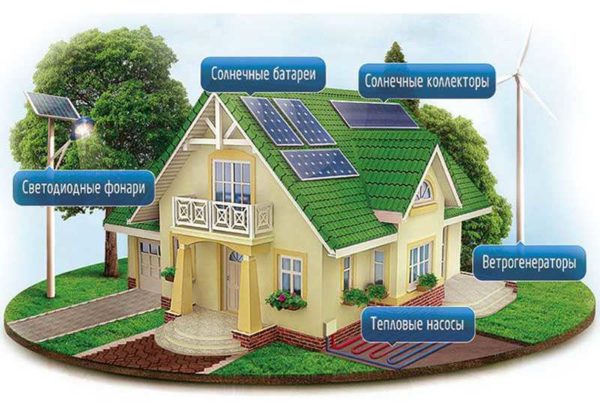

Альтернативные источники энергии могут обеспечить все потребности

Откуда можно получать энергию и в каком виде

Содержание статьи

  • 1 Откуда можно получать энергию и в каком виде
  • 2 Использование солнечной энергии
    • 2.1 Солнечные батареи
    • 2.2 Солнечные коллекторы
      • 2.2.1 Плоские пластиковые
      • 2.2.2 Трубчатые коллекторы
      • 2.2.3 Воздушные коллекторы
  • 3 Ветрогенераторы
  • 4 Тепловые насосы для отопления дома
    • 4.1 Принцип работы
    • 4.2 Альтернативные источники тепловой энергии: откуда и как брать тепло
  • 5 Отходы в доходы: биогазовые установки
    • 5.1 Коротко о технологии
    • 5.2 Немного о конструкциях

На самом деле энергия, в том или ином виде, в природе есть практически везде — солнце, ветер, вода, земля — везде есть энергия. Основная задача — извлечь ее оттуда. Этим человечество занимается уже не одну сотню лет и достигло неплохих результатов. На сегодняшний момент альтернативные источники энергии могут обеспечить дом теплом, электроэнергией, газом, теплой водой. Причем альтернативная энергетика не требует каких-то сверх навыков или сверх знаний. Все можно сделать для своего дома своими руками. Итак, что можно сделать:

  • Использовать солнечную энергию для получения электрической энергии или для подогрева воды — для ГВС или низкотемпературного отопления (солнечные батареи и коллекторы).
  • Преобразовывать энергию ветра в электричество (ветрогенераторы).
  • При помощи тепловых насосов отапливать дом, отбирая тепло у воздуха, земли, воды (тепловые насосы).
  • Получать газ из отходов жизнедеятельности домашних животных и птицы (биогазовые установки).

    Альтернативная энергетика — способ самостоятельно обеспечить собственные потребности

Все альтернативные источники энергии способны полностью обеспечить потребности человека, но для этого требуются слишком большие капиталовложения или/и слишком большие площади. Потому разумнее делать комбинированную систему: получать энергию от альтернативных источников, а при недостатке «добирать» из централизованных сетей.

Использование солнечной энергии

Один из самых мощных альтернативных источников энергии для дома — солнечное излучение. Для преобразования солнечной энергии есть два типа установок:

  • солнечные батареи вырабатывают электрический ток;
  • солнечные коллекторы греют воду.

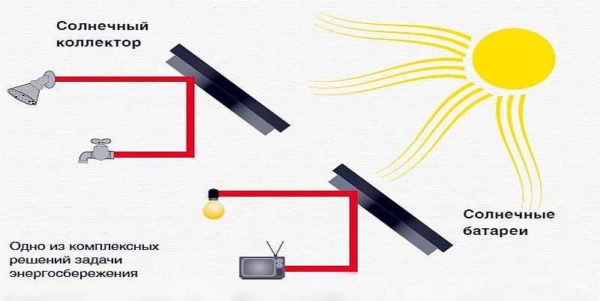

    От солнечной энергии можно греть воду или получать электрический ток

Не стоит думать что работают установки только не юге и только летом. Хорошо они работают и зимой. В ясную погоду при выпавшем снеге выработка энергии только немного ниже летней. Если в вашем регионе большое количество ясных дней, использовать подобную технологию можно.

Солнечные батареи

Солнечные батареи собирают из фотоэлектрических преобразователей, которые изготавливают на базе минералов, которые под действием солнечного света испускают электроны — вырабатывают электрический ток. Для частного применения используются кремниевые фотопреобразователи. По своей структуре они бывают монокристаллическими (сделаны из одного кристалла) и поликристаллическими (много кристаллов). Монокристаллические имеют более высокий КПД (13-25% в зависимости от качества)  и более продолжительный срок службы, но стоят дороже. Поликристаллические вырабатывают меньше электроэнергии (9-15%) и быстрее выходят из строя, но имеют более низкую цену.

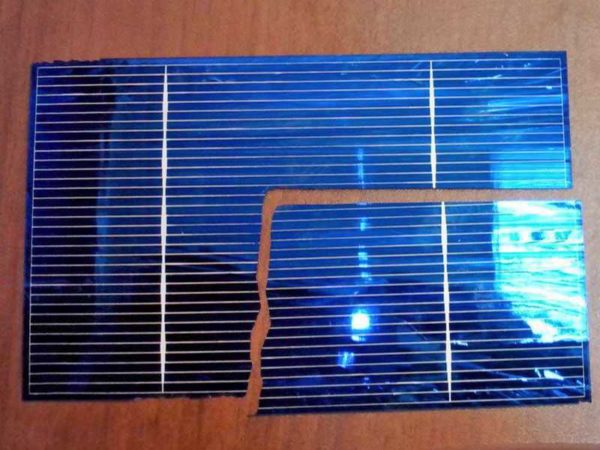

Это поликристаллический фотопреобразователь. Обращаться с ними надо аккуратно — они очень хрупкие (монокристаллические тоже, но не в такой степени)

Сборка солнечной батареи своими руками несложна. Сначала надо приобрести некоторое количество кремниевых фотоэлементов (количество зависит от требуемой мощности). Чаще всего их покупают на китайских торговых площадках типа АлиЭкспресс. Затем порядок действий прост:

  • Сделать каркас (из деревянных планок или металлических уголков). Установить на него подложку. Прозрачную — стекло, оргстекло (монолитный поликарбонат) — если солнечная батарея будет висеть на окне, и непрозрачную (фанера, окрашенная в белый цвет), если устанавливать батарею будете не крыше.
  • При помощи алюминиевых проводников соединить элементы в одну батарею (параллельно). Проводники могут быть сразу припаяны к пластинам (стоят чуть дороже) или придется покупать отдельно и затем паять самостоятельно.
  • Готовую батарею надо загерметизировать. Заливают ее эпоксидной смолой или проклеивают специальной пленкой EVA. При герметизации необходимо следить чтобы не было пустот — воздушных пузырьков. Они очень сильно снижают производительность батареи, потому выгоняем их тщательно.

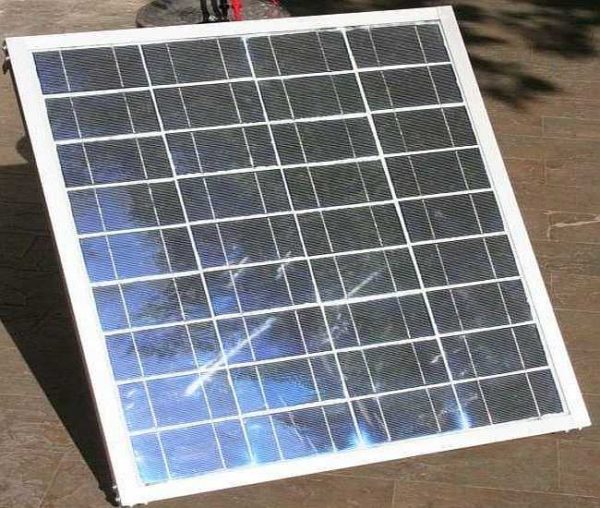

    Это уже готовая солнечная батарея

Несколько слов о том, почему подложку для солнечной панели (батареи) надо красить в белый цвет. Рабочий диапазон температур кремниевых пластин от — 40°C до +50°C. Работа при более высоких или низких температурах приводит к быстрому выходу элементов из строя. На крыше, летом, в закрытом объеме, температура может быть намного выше +50°C. Потому и необходим белый цвет — чтобы не перегреть кремний.

Солнечные коллекторы

При помощи солнечных коллекторов можно нагревать воду или воздух. Куда направлять нагретую солнцем воду — в краны для горячего водоснабжения или в систему отопления — выбираете вы сами. Только отопление будет низкотемпературным — для теплого пола, то что требуется. Но для того, чтобы температура в доме не зависела от погоды, систему требуется сделать резервируемой, чтобы при необходимости подключался другой источник тепла или котел переходил на другой источник энергии.

Наиболее распространенные трубчатые солнечные коллекторы

Солнечные коллекторы есть трех видов: плоские, трубчатые и воздушные. Наиболее распространенные — трубчатые, но и другие тоже имеют право на существование.

Плоские пластиковые

Две панели — черная и прозрачная — соединены в один корпус. Между ними расположен медный трубопровод в виде змейки. От солнца нижняя темная панель нагревается. от нее греется медь, а от нее — проходящая по лабиринту вода. Такой способ использования альтернативных источников энергии не самый эффективный, но привлекателен тем, что он очень прост в исполнении. Таким образом можно нагревать воду в бассейне. Надо будет только зациклить ее подачу (при помощи циркуляционного насоса). Точно также можно подогревать воду в емкости для летнего душа или использовать ее для бытовых нужд. Недостаток подобных установок — низкая эффективность и производительность. Чтобы нагреть большой объем воды, нужно или много времени, или большое количество плоских коллекторов.

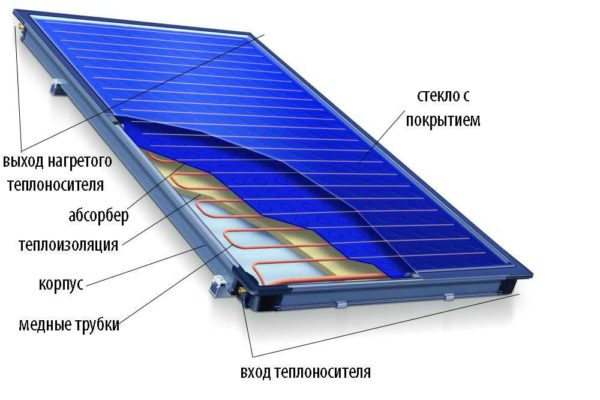

Плоский солнечный коллектор

Трубчатые коллекторы

Это стеклянные трубки — вакуумные или коаксиальные — по которым протекает вода. Специальная система позволяет по максимуму концентрировать в трубках тепло, которое передается протекающей через них воде.

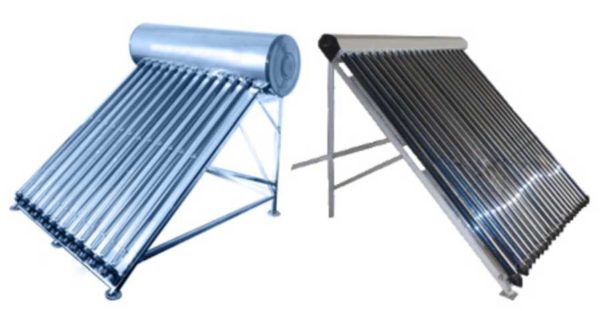

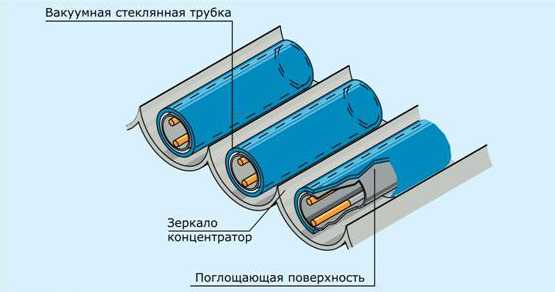

Трубчатые коллекторы могут быть вакуумными и перьевыми

В системе обязательно есть накопительная емкость, в которой вода и греется. Циркуляция воды в системе обеспечивается насосом. Такие системы самостоятельно не сделать — стеклянные трубки сделать своими руками проблематично и это — главный недостаток. Вместе с высокой ценой он сдерживает широкое внедрение этого источника энергии для дома. А сама система очень эффективна, на «ура» справляется с нагревом воды для ГВС и вносит приличный вклад в отопление.

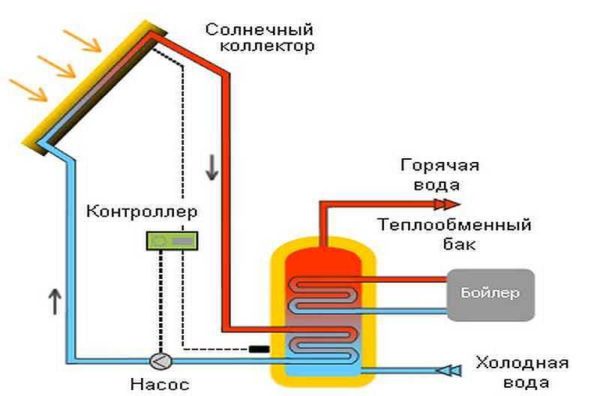

Схема организации отопления и ГВС за счет альтернативных источников энергии — с использованием солнечных коллекторов

Воздушные коллекторы

В нашей стране они встречаются очень редко и зря. Они просты, их легко можно сделать своими руками. Единственный минус — требуется большая площадь: могут занимать всю южную (восточную, юго-восточную) стену. Система очень похожа на плоские коллекторы — черная нижняя панель, прозрачная верхняя, но греют они напрямую воздух, который принудительно (вентилятором) или естественным путем направляется в помещение. Несмотря на кажущуюся несерьезность, таким способом можно на протяжении светового дня греть небольшие помещения, в том числе и технические или подсобные: гаражи, дачи, сараи для живности.

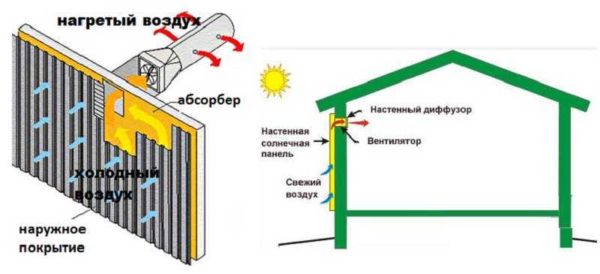

Устройство возушного коллектора

Такой альтернативный источник энергии как солнце, дарит нам свое тепло, но большая его часть уходит «в никуда». Словить небольшую ее долю и использовать для личных нужд — вот задача, которую решают все эти приспособления.

Ветрогенераторы

Альтернативные источники энергии хороши тем, что они по большей части относятся к возобновляемым ресурсам. Самый вечный, наверное, ветер. Пока есть атмосфера и солнце, ветер тоже есть. Может какой-то непродолжительный период воздух и будет неподвижным, но очень недолго. Наши предки использовали энергию ветра в мельницах, а современный человек преобразует ее в электричество. Все что для этого требуется:

  • вышка, установленная в ветреном месте;
  • генератор с приделанными к нему лопастями;
  • накопительной батареи и системы распределения электрического тока.

Вышка строится любая, из любого материала. Накопительная батарея — аккумулятор, тут ничего не придумаешь, а куда подавать электричество — ваш выбор. Остается только сделать генератор. Его тоже можно купить уже готовым, но вполне можно сделать из двигателя от бытовой техники — стиральной машины, шуруповерта и т.п. Нужны будут неодимовые магниты и эпоксидная смола, токарный станок.

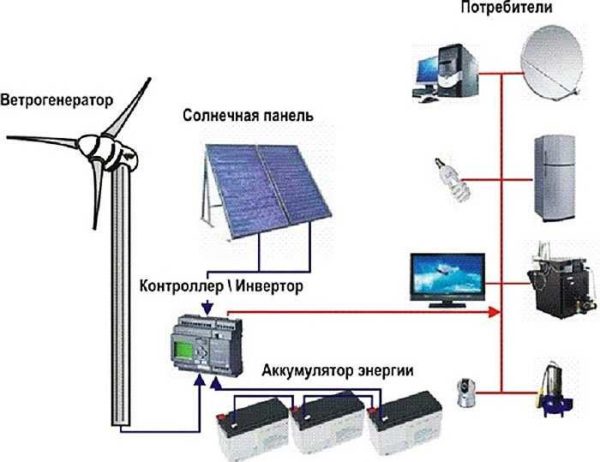

Схема обеспечения частного дома электричеством за счет альтернативных источников энергии (ветрогенератор и солнечные батареи)

На роторе мотора размечаем места под установку магнитов. Они должны находится на равном расстоянии друг от друга. Ротор выбранного мотора обтачиваем, формируя «посадочные места». Дно выемки должно иметь небольшой наклон, чтобы поверхность магнита была наклонена. В выточенные места на жидкие гвозди приклеиваются магниты, заливаются эпоксидной смолой. Поверхность затем наждачной бумагой доводится до гладкости. Далее надо приделать щетки, которые будут снимать ток. И все, можно собирать и запускать ветрогенератор.

Такие установки довольно эффективны, но их мощность зависит от многих факторов: интенсивности ветра, того, насколько правильно сделан генератор, насколько эффективно снимается разность потенциала щетками, от надежности электрических соединений и т.п.

Тепловые насосы для отопления дома

Тепловые насосы используют все имеющиеся в наличии альтернативные источники энергии. Они отбирают тепло у воды, воздуха, грунта. В небольших количествах это тепло есть там даже зимой, вот его и собирает тепловой насос и перенаправляет на обогрев дома.

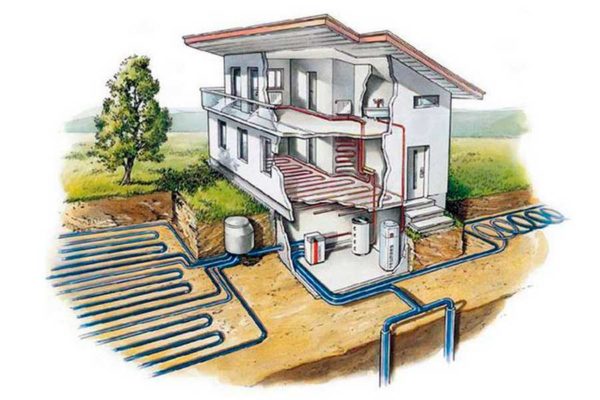

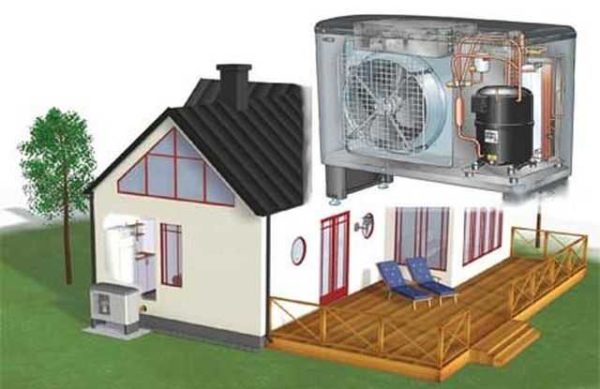

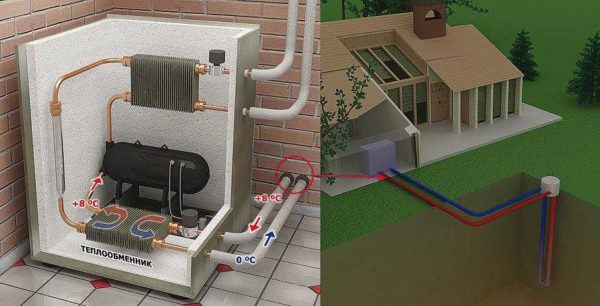

Тепловые насосы также используют альтернативные источники энергии — тепло земли, воды и воздуха

Принцип работы

Чем же так привлекательны тепловые насосы? Тем, что затратив 1 кВт энергии на ее перекачку, в самом плохом варианте вы получите 1,5 кВт тепла, а самые удачные реализации могут дать до 4-6 кВт. И это никак не противоречит закону сохранения энергии, ведь расходуется энергия не на получение тепла, а не его перекачивание. Так что никаких нестыковок.

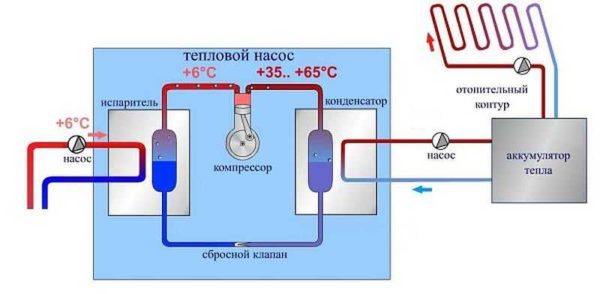

Схема теплового насоса для использования альтернативных источников энергии

У тепловых насосов есть три рабочих контура: два наружных и они внутренний, а также испаритель, компрессор и конденсатор. Работает схема так:

  • В первом контуре циркулирует теплоноситель, который отбирает тепло у низкопотенциальных источников. Он может быть опущен в воду, закопан в землю, а может отбирать тепло у воздуха. Самая высокая температура, которая достигается в этом контуре — около 6°C.
  • Во внутреннем контуре циркулирует теплоноситель с очень низкой температурой кипения (обычно 0°C). Нагревшись, хладагент испаряется, пар попадает в компрессор, где сжимается до высокого давления. При сжатии выделяется тепло, пары хладагента разогреваются до температуры в среднем от +35°C до +65°C.
  • В конденсаторе тепло передается теплоносителю из третьего — отопительного — контура. Остывающие пары конденсируются, затем дальше попадают в испаритель. И далее цикл повторяется.

Отопительный контур лучше всего делать в виде теплого пола. Температуры для этого самые подходящие. Для радиаторной системы потребуется слишком большое число секций, что некрасиво и невыгодно.

Альтернативные источники тепловой энергии: откуда и как брать тепло

Но самые большие сложности вызывает устройство первого внешнего контура, который собирает тепло. Так как источники низкопотенциальные (тепла у низ мало), то для сбора его в достаточном количестве требуются большие площади. Есть четыре вида контуров:

  • Кольцами уложенные в воде трубы с теплоносителем. Водоем может быть любым — река, пруд, озеро. Главное условие — он не должен промерзать насквозь даже в самые сильные морозы. Более эффективно работают насосы, выкачивающие тепло из речки, в стоячей воде тепла передается намного меньше. Такой источник тепла реализуется проще всего — закинуть трубы, привязать груз. Только велика вероятность случайного повреждения.

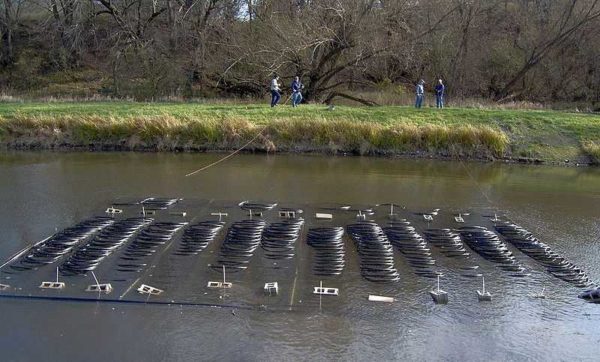

    В воде сделать термальное поле проще всего

  • Термальные поля с закопанными ниже глубины промерзания трубами. В этом случае недостаток один — большие объемы земляных работ. Приходится снимать грунт на большой площади, да еще на солидную глубину.

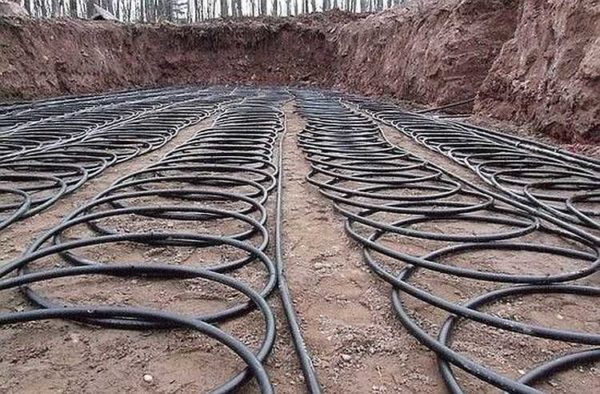

    Большой объем земляных работ

  • Использование геотермальных температур. Бурят некоторое количество скважин большой глубины, в них опускают контура с теплоносителем. Чем хорош этот вариант — мало места требует, но не везде есть возможность бурить на большие глубины, да и услуги буровых стоят немало. Можно, правда, сделать буровую установку самостоятельно, но работа все равно нелегкая.

    Со скважинами требуется меньше места

  • Извлечение тепла из воздуха. Так работают кондиционеры с возможностью обогрева — отбирают тепло у «забортного» воздуха. Даже при минусовой температуре такие агрегаты работают, правда при не очень «глубоком» минусе — до -15°C. Чтобы работа была интенсивнее, можно использовать тепло от вентиляционных шахт. Закинуть туда несколько переть с теплоносителем и качать оттуда тепло.

    Самые компактные, но и самые нестабильные тепловые насосы, отбирающие тепло у воздуха

Основной недостаток тепловых насосов — высокая цена самого насоса, да и монтаж полей сбора тепла обходится недешево. На этом деле можно сэкономить, сделав насос самостоятельно и также своими руками уложив контура, но сумма все равно останется немалой. Плюс в том, что отопление будет недорогим а действовать система будет долго.

Отходы в доходы: биогазовые установки

Все альтернативные источники энергии имеют природное происхождение, но получать двойную выгоду можно только от биогазовых установок. В них перерабатываются отходы жизнедеятельности домашних животных и птицы. В результате получается некоторый объем газа, который после очищения и осушения можно использовать по прямому назначению. Оставшиеся переработанные отходы можно продать или использовать на полях для повышения урожайности — получается очень эффективное и безопасное удобрение.

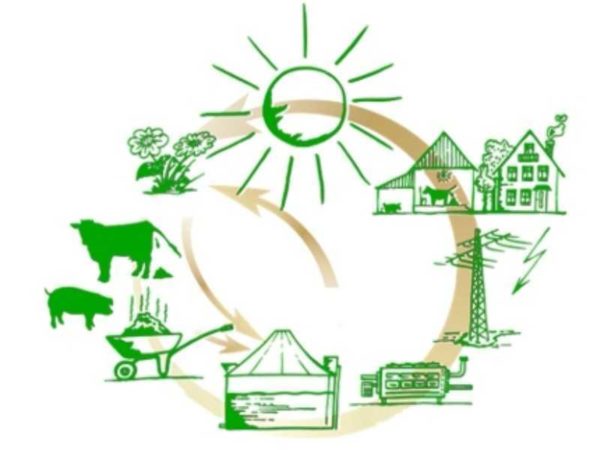

Из навоза тоже можно получать энергию, только не в чистом виде, а в виде газа

Коротко о технологии

Образование газа происходит при брожении, и участвуют в этом бактерии, живущие в навозе. Для выработки биогаза подходят отходы любого скота и птицы, но оптимален навоз КРС. Его даже добавляют к остальным отходам для «закваски» — в нем содержатся именно нужные для переработки бактерии.

Для создания оптимальных условий необходима анаэробная среда — брожение должно проходить без доступа кислорода. Потому эффективные биореакторы — закрытые емкости. Чтобы процесс шел активнее, необходимо регулярное перемешивание массы. В промышленных установках для этого устанавливаются мешалки с электроприводами, в самодельных биогазовых установках это обычно механические устройства — от простейшей палки до механических мешалок, которые «работают» от силы рук.

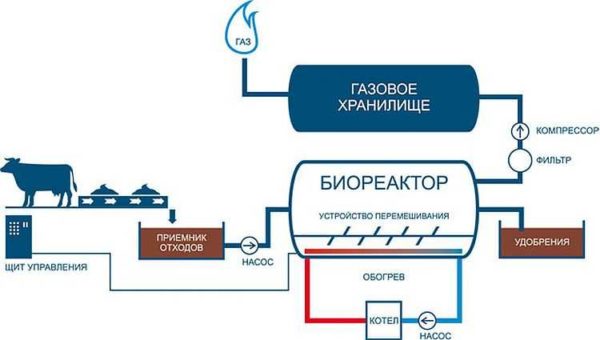

Принципиальная схема биогазовых установок

В процессе образования газа из навоза участвуют два типа бактерий: мезофильные и термофильные. Мезофильные активны при температуре от +30°C до +40°C, термофильные — при +42°C до +53°C. Более эффективно работают термофильные бактерии. При идеальных условиях выработка газа с 1 литра полезной площади может достигать 4-4,5 литров газа. Но поддерживать в установке температуру в 50°C очень непросто и затратно, хотя затраты себя оправдывают.

Немного о конструкциях

Самая простая биогазовая установка — это бочка с крышкой и мешалкой. В крышке сделан вывод для подключения шланга, по которому газ поступает в резервуар. От такого объема много газа не получите, но на одну-две газовые горелки его хватит.

Более серьезные объемы можно получить от подземного или надземного бункера. Если речь о подземном бункере, то его делают из железобетона. Стенки от грунта отделяют слоем теплоизоляции, саму емкость можно разделить на несколько отсеков, в которых будет происходить переработка со сдвигом во времени. Так как работают в таких условиях обычно мезофильные культуры, весь процесс занимает от 12 до 30 дней (термофильные перерабатывают за 3 дня), потому сдвиг по времени желателен.

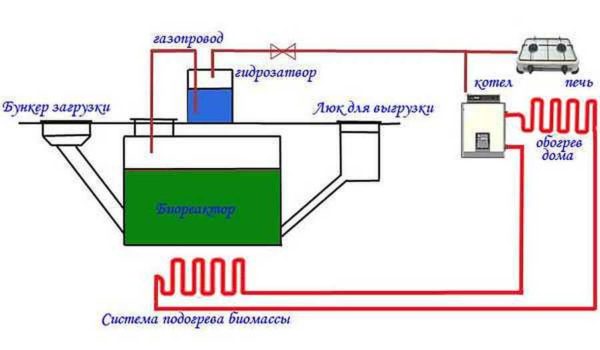

Схема бункерной биогазовой установки



Навоз поступает через бункер загрузки, с противоположной стороны делают люк выгрузки, откуда отбирают переработанное сырье. Заполняется бункер биосмесью не полностью  — порядка 15-20%  пространства остается свободным — тут скапливается газ. Для его отвода в крышку встраивается трубка, второй конец которой опускается в гидрозатвор — емкость частично заполненную водой. Таким образом газ осушается — в верхней части собирается уже очищенный, он отводится при помощи другой трубки и уже может подавиться к потребителю.


Использовать альтернативные источники энергии может каждый. Владельцам квартир осуществить это сложнее, а вот в частном доме можно хоть все идеи реализовать. Есть уже даже реальные примеры того. Люди обеспечивают полностью потребности свои и немалого хозяйства.
